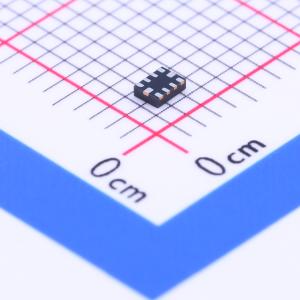

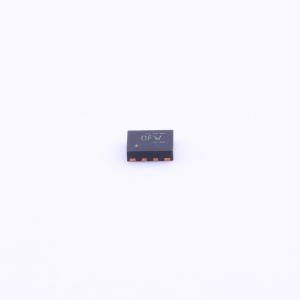

TS3USB221AQRSERQ1

TS3USB221A-Q1 ESD保护，高速USB 2.0（480Mbps）1:2多路复用/解复用开关带单使能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 专为汽车应用设计的高带宽开关，用于切换高速USB 2.0信号。具有低功耗模式和ESD保护。
品牌名称: TI(德州仪器)
商品型号: TS3USB221AQRSERQ1
商品编号: C181564
商品封装: UQFN-10(1.5x2)
包装方式: 编带
商品毛重: 0.029克(g)

商品参数

商品概述

TS3USB221A-Q1是一款高带宽开关，专为汽车USB集线器或USB I/O有限的控制器中的高速USB 2.0信号切换而设计。该开关的宽带宽（900 MHz）可使信号以最小的边沿和相位失真通过。该器件将来自USB主机设备的差分输出多路复用到两个相应输出之一。该开关为双向开关，输出端的高速信号几乎无衰减。它专为低位间偏斜和高通道间噪声隔离而设计，并且与各种标准兼容，如高速USB 2.0（480 Mbps）。 TS3USB221A-Q1在所有引脚上集成了ESD保护单元，采用微型UQFN封装（2 mm × 1.5 mm），工作环境温度范围为-40℃至125℃。

商品特性

符合汽车应用要求
通过AEC-Q100认证，结果如下：器件温度等级1：环境工作温度范围为-40℃至125℃；器件HBM ESD分类等级为H2；器件CDM ESD分类等级为C5
VCC工作电压为2.5V至3.3V
V1/0可接受高达5.5V的信号
控制引脚输入与1.8V兼容
禁用OC时为低功耗模式（1μA）
Γ0N最大为16Ω
Δr0N典型值为0.2Ω
Ci o(on)典型值为6 pF
低功耗（最大30μA）
高带宽（典型值900 MHz）
依据JESD 22进行ESD性能测试：7000-V人体模型（A114-B，II类）；1000-V带电器件模型（C101）
依据JESD 22，I/O到GND的ESD性能：12-kV人体模型

应用领域

高速USB信号路由
汽车USB集线器
电话控制的汽车信息娱乐系统

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交15单

	属性	参数值
	商品目录	模拟开关-特殊用途
	应用	汽车
	开关电路	2:1
	带宽	900MHz
	工作电压	2.3V~3.6V
	导通电阻(Ron)	16Ω

	属性	参数值
	工作温度	-40℃~+125℃
	导通电容(Con)	6pF
	传播延迟(tpd)	250ps
	导通时间(ton)	30ns
	关闭时间(toff)	12ns
