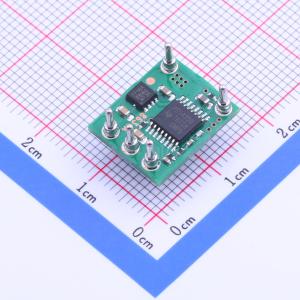

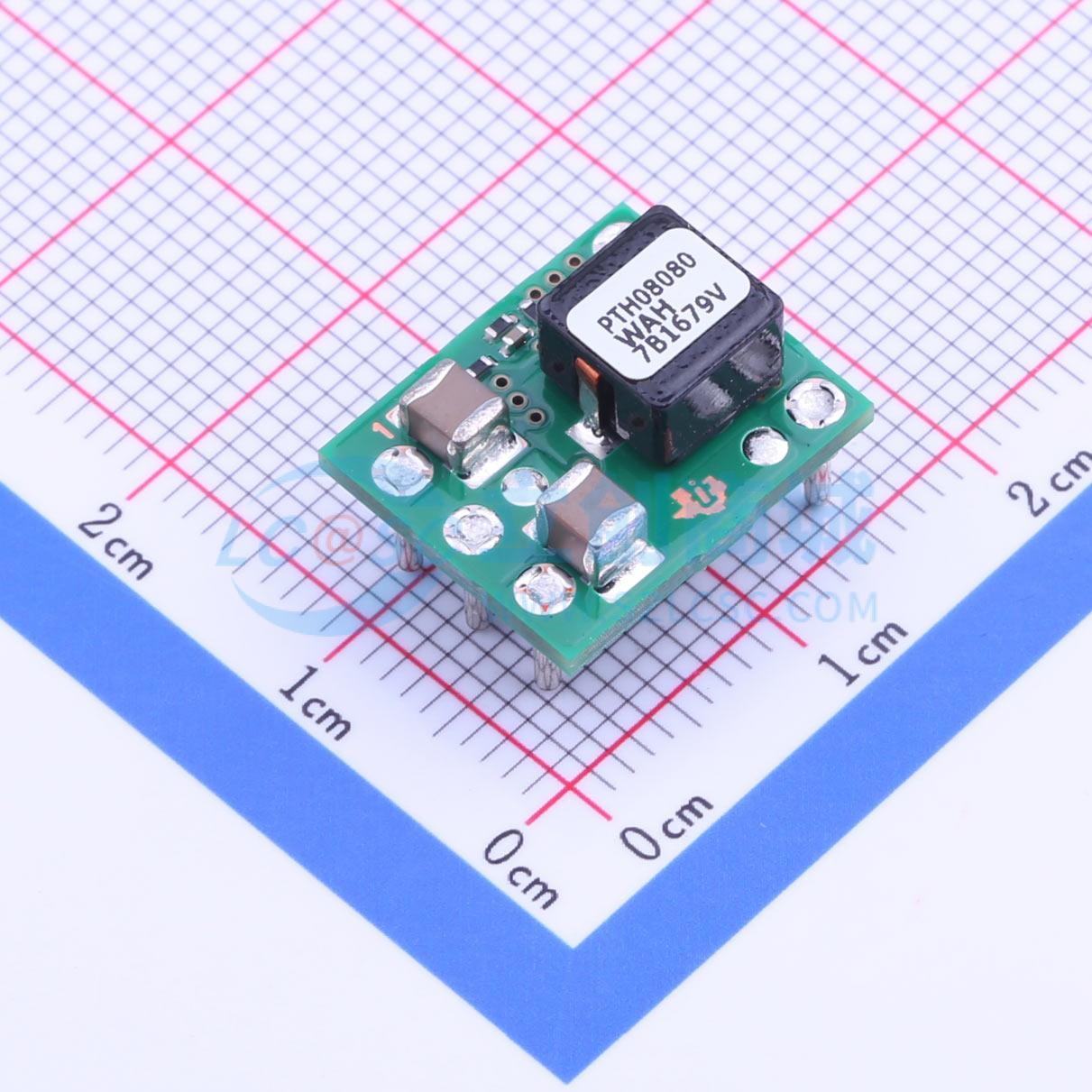

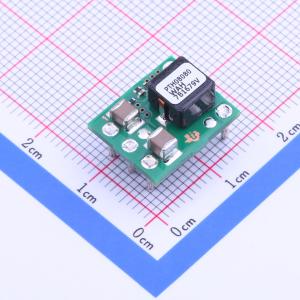

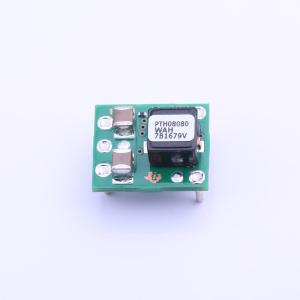

PTH08080WAH

2.25A 宽输入可调开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PTH08080W 2.25A 4.5V 至 18V 输入宽调节微型电源模块
品牌名称: TI(德州仪器)
商品型号: PTH08080WAH
商品编号: C181568
商品封装: DIP,15.2x12.7mm
包装方式: 托盘
商品毛重: 0.486克(g)

商品参数

商品概述

85℃ 时输出电流高达 2.25 A 输入电压范围：4.5 V 至 18 V 宽输出电压调节范围（0.9 V 至 5.5 V）效率高达 93% 开/关禁止功能欠压锁定 (UVLO) 输出过流保护（非锁存、自动复位）过温保护环境温度范围：-40℃ 至 85℃ 表面贴装封装安全机构认证：UL/CUL 60950、EN60950

商品特性

85℃ 时输出电流高达 2.25 A
输入电压范围：4.5 V 至 18 V
宽输出电压调节范围（0.9 V 至 5.5 V）
效率高达 93%
开/关禁止功能
欠压锁定 (UVLO)
输出过流保护（非锁存、自动复位）
过温保护
环境温度范围：-40℃ 至 85℃
表面贴装封装
安全机构认证：UL/CUL 60950、EN60950

应用领域

电信
仪器仪表
通用电路
测试与测量应用
高端消费产品

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	4.5V~18V
	输出电压精度	±5‰
	输出电压(Vout)	900mV~5.5V
	输出电流(最大值)	2.25A

	属性	参数值
	转换效率	93.5%
	最大容性负载	100uF
	静态电流(Iq)	1mA
	开关频率	300kHz
	纹波噪声	30mVp-p
	特性	欠压保护；过流保护；过热保护
	工作温度	-40℃~+85℃
