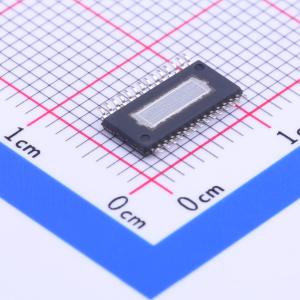

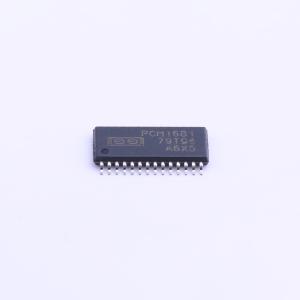

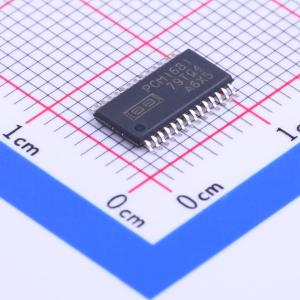

温馨提醒：图片仅供参考，商品以实物为准
PCM1681PWPR
24位、192kHz采样、增强型多级Δ-Σ、八通道音频数模转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PCM1681 具有 TDM 模式的 105dB SNR 8 通道音频 DAC
- 品牌名称
- TI(德州仪器)
- 商品型号
- PCM1681PWPR
- 商品编号
- C181571
- 商品封装
- TSSOP-28-EP
- 包装方式
- 编带
- 商品毛重
- 0.261克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 24位 | |
| 通道数 | 8 | |
| 接口类型 | SPI；I2C | |
| 工作电压 | 5V~5.5V | |
| 稳定时间 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 电压-缓冲 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+85℃ | |
| 上电复位 | 内置 | |
| 采样率 | 200kHz | |
| 静态电流 | 13mA |
商品特性
- 适用于汽车应用：PCM1681-Q1 24位分辨率
- 模拟性能：
- 动态范围：典型值105 dB
- 信噪比：典型值105 dB
- 总谐波失真加噪声：0.002
- 全幅输出：典型值3.75 VPP
- 4x/8x过采样插值滤波器：
- 阻带衰减：-57 dB
- 通带纹波：±0.015 dB
- 采样频率：5 kHz至200 kHz
- 系统时钟：128 fS, 192 fS, 256 fS, 384 fS, 512 fS, 768 fS, 或 1152 fS，支持自动检测
- 可选通道组合的零标志
- 灵活的模式控制：
- 串行端口的SPI/I2C双模式
- 带4个功能的并行硬件控制
- 用户可编程功能（在SPI/I2C中）：
- 灵活的音频数据格式：
- 右对齐、I2S、左对齐、TDM、DSP
- 16位和24位音频数据
- 数字衰减：模式可选
- 0 dB至-63 dB，每步0.5 dB
- 0 dB至-100 dB，每步1 dB
- 软静音
- 数字去加重
- 数字滤波滚降：锐利或缓慢
- 过采样模式
- 灵活的音频数据格式：
- 用户可编程功能（在硬件中）：
- 灵活的音频数据格式：
- 右对齐、I2S、左对齐、TDM
- 软静音
- 数字去加重
- 过采样模式
- 灵活的音频数据格式：
- 电源电压：模拟5V，数字3.3V
- 封装：28引脚HTSSOP PowerPAD
- 工作温度范围：
- 消费级：-40℃至85℃
- 汽车音频级：-40℃至105℃
应用领域
- 车载音响外置放大器
- 车载音响 AVN 应用
- 集成 A/V 接收机
- DVD 电影和音频播放机
- HDTV 接收机
- 高端 PC 的 DVD 扩展卡
- 数字音频工作站
- 其他多声道音频系统
