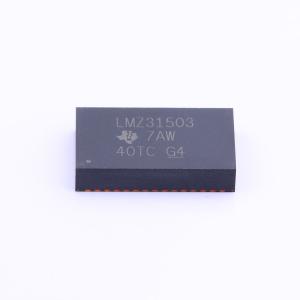

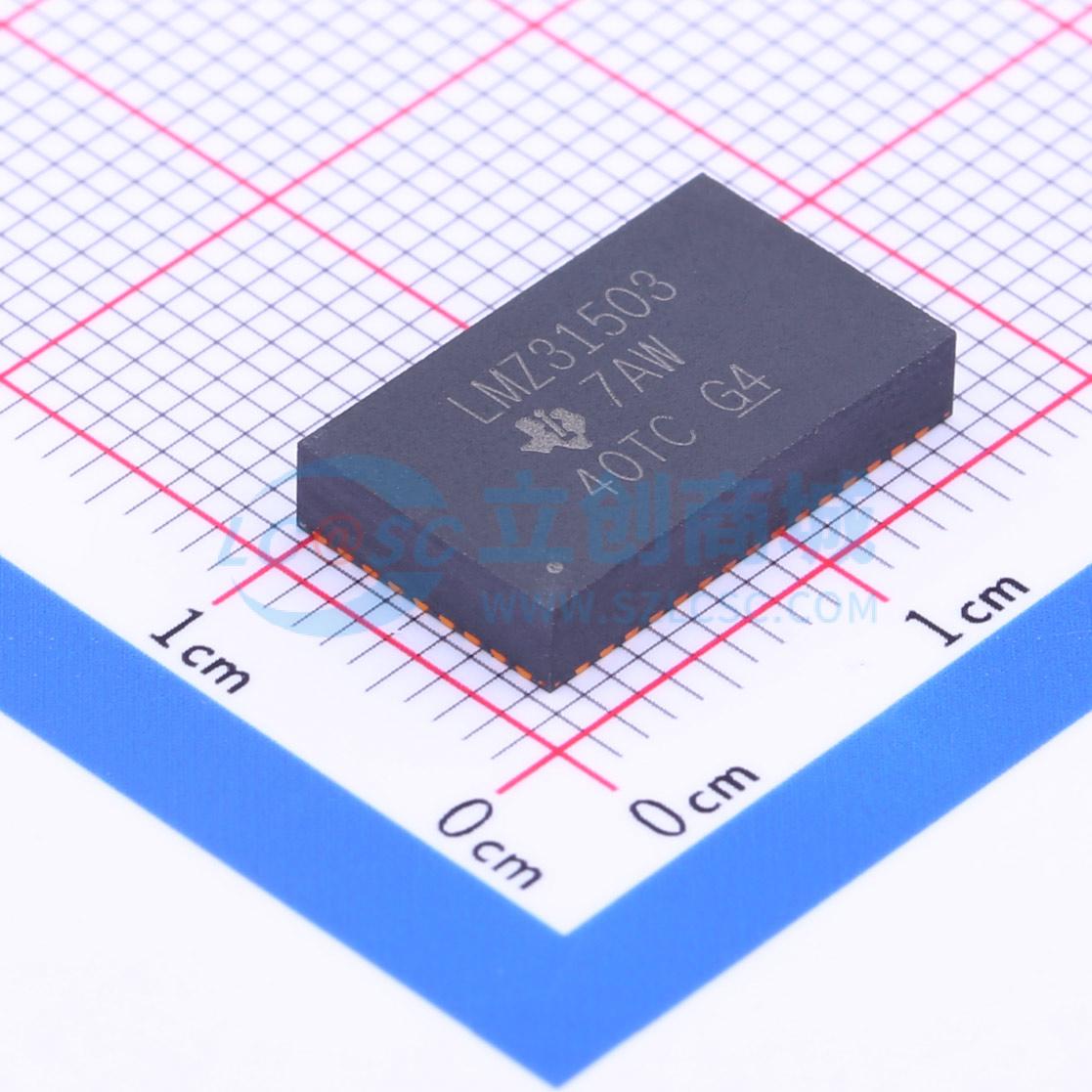

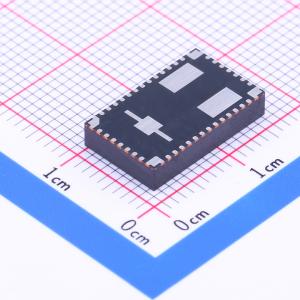

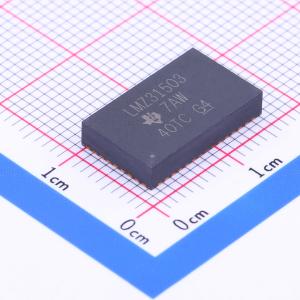

LMZ31503RUQT

采用QFN封装、输入电压范围为4.5 V至14.5 V的三路简易开关电源模块

描述: LMZ31503 采用 9x15x2.8mm QFN 封装的 4.5V 至 15V、3A 降压电源模块
品牌名称: TI(德州仪器)
商品型号: LMZ31503RUQT
商品编号: C181577
商品封装: B1QFN-47(9x15)
包装方式: 编带
商品毛重: 2.8克(g)

商品参数

商品概述

LMZ31503 SIMPLE SWITCHER电源模块是一款易用的集成电源解决方案，它将一个3A DC/DC转换器与功率MOSFET、一个屏蔽电感和无源元件集成到一个薄型QFN封装中。这种完整的电源解决方案仅需3个外部元件，无需进行环路补偿和磁性元件设计。 9×15×2.8mm的QFN封装易于焊接到印刷电路板上，可实现紧凑的负载点设计，效率高达95%，且热阻为13℃/W（结到环境），散热性能出色。该器件在环境温度为85℃且无气流的情况下，可提供完整的3A额定输出电流。 LMZ31503具备分立负载点设计的灵活性和特性集，非常适合为高性能DSP和FPGA供电。先进的封装技术提供了一种坚固可靠的电源解决方案，与标准QFN安装和测试技术兼容。

商品特性

完整的集成电源解决方案，实现小尺寸、薄型设计
9mm x 15mm x 2.8mm封装
引脚与LMZ31506兼容
效率高达95%
宽输出电压可调范围为0.8V至5.5V，参考精度为1%
可选的分离式电源轨，允许输入电压低至1.6V
可调开关频率（330kHz至780kHz）
可同步至外部时钟
可调软启动
输出电压排序/跟踪
电源正常输出
可编程欠压锁定（UVLO）
过流保护（打嗝模式）
过温保护
预偏置输出启动
工作温度范围：-40℃至85℃
增强的热性能：13℃/W
符合EN55022 B类辐射标准
集成屏蔽电感

应用领域

宽带与通信基础设施
自动化测试和医疗设备
紧凑型PCI / PCI Express / PXI Express
DSP和FPGA负载点应用
高密度分布式电源系统

	属性	参数值
	商品目录	隔离电源模块
	输出通道数	1
	工作电压(Vin)	4.5V~14.5V
	转换效率	93.3%
	输出电压(Vout)	800mV~5.5V
	输出电流(最大值)	3A
	特性	过流保护；过热保护

	属性	参数值
	工作温度	-40℃~+85℃
	开关频率	330kHz
	纹波噪声	35mVp-p
	长度	15mm
	宽度	9mm
	高度	2.8mm
