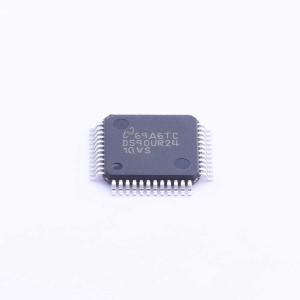

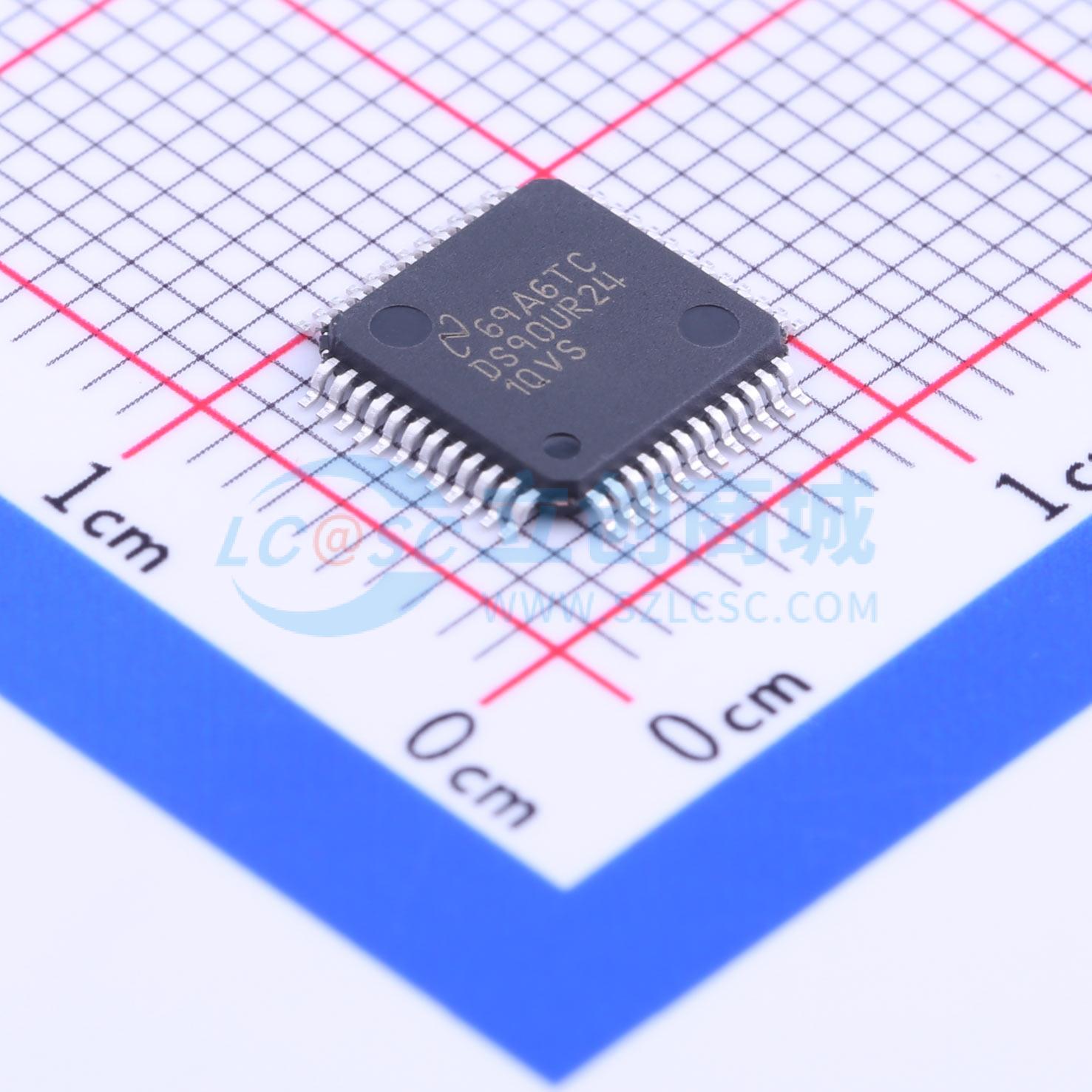

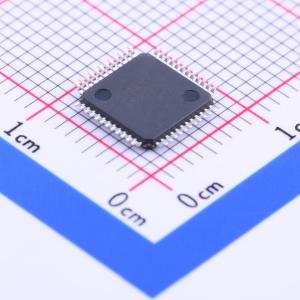

温馨提醒：图片仅供参考，商品以实物为准
DS90UR241QVSX/NOPB
DS90UR241-Q1 5-MHz至43-MHz DC平衡24位FPD-Link II串行器和解串器芯片组
- 描述
- 支持18位色彩深度显示。适用于汽车中央信息显示屏、仪表盘显示屏、抬头显示器和基于远程摄像头的驾驶员辅助系统。
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS90UR241QVSX/NOPB
- 商品编号
- C181579
- 商品封装
- TQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 串行器/解串器 | |
| 类型 | 串行器 | |
| 数据速率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 时钟频率(fc) | 43MHz | |
| 工作电压 | 3.3V | |
| 工作温度 | -40℃~+105℃ |
商品概述
DS90URxxx-Q1芯片组可将24位并行总线转换为带有嵌入式时钟信息的完全透明的数据/控制FPDLink II LVDS串行流。该芯片组非常适合将图形数据驱动至需要18位色深的显示器：RGB666 + HS、VS、DE + 三个额外的通用数据通道。通过消除并行数据和时钟路径之间的偏斜问题，这一单个串行流简化了24位总线在PCB走线和电缆上的传输。该器件通过缩小数据路径来降低系统成本，进而减少PCB层数、电缆宽度以及连接器尺寸和引脚数量。 DS90URxxx-Q1在高速I/O上采用了FPD-Link II LVDS信号传输。FPD-Link II LVDS为在串行传输路径上可靠传输数据提供了低功耗、低噪声的环境。通过针对工作频率范围优化串行器输出边沿速率，可进一步降低电磁干扰（EMI）。 此外，该器件具备预加重功能，可使用有损电缆在更长距离上增强信号。采用内部直流平衡编码和解码来支持交流耦合互连。利用德州仪器（TI）专有的随机锁定技术，串行器的并行数据可随机传输至解串器，无需参考时钟（REFCLK）。
商品特性
- 支持18位色深的显示器
- 5 MHz至43 MHz像素时钟
- 符合汽车级产品AEC-Q100 2级标准
- 24:1接口压缩
- 带直流平衡的嵌入式时钟
- 支持交流耦合数据传输
- 能够驱动长达10米的屏蔽双绞线电缆
- 无需参考时钟（解串器）
- 符合ISO 10605静电放电标准 – 人体模型（HBM）静电放电结构大于8 kV
- 支持热插拔
- 降低电磁干扰 – 串行器接受扩频输入；串行链路上的数据随机化和混洗；解串器提供可调的PTO（渐进开启）
- 高速LVCMOS输出
- 内置自测试（BIST）以验证LVDS传输路径
- 发射器和接收器均具备独立的掉电控制
- 电源电压范围3.3 V ±10%
- 发射器采用48引脚TQFP封装，接收器采用64引脚TQFP封装
- 温度范围：-40℃至105℃
- 与DS90C241/DS90C124向后兼容模式
应用领域
- 汽车中央信息显示屏
- 汽车仪表盘显示屏
- 汽车抬头显示器
- 基于远程摄像头的驾驶员辅助系统
