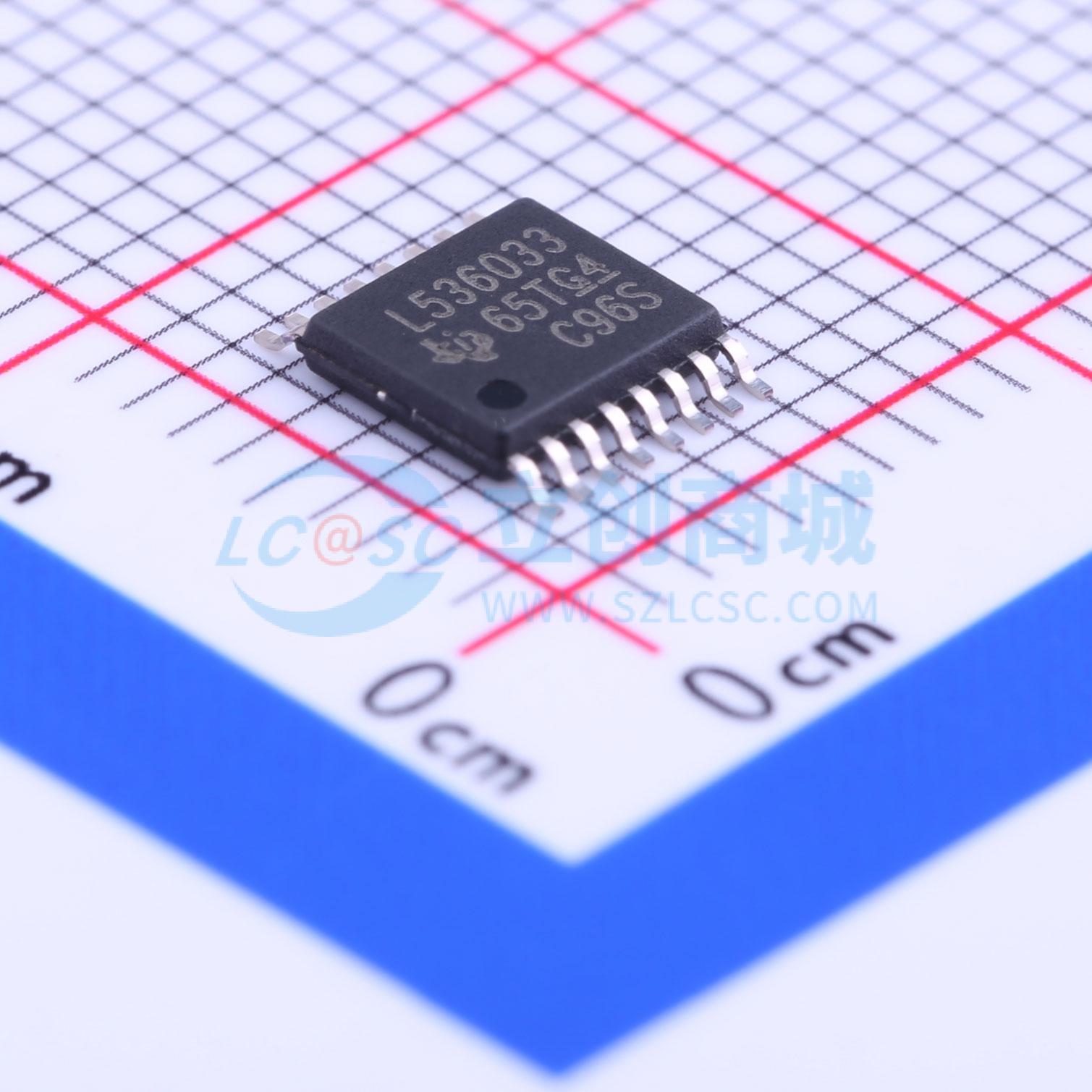

LM536033QPWPTQ1

3.5 V 至 36 V 宽输入电压同步降压转换器

描述: LM53603-Q1 汽车类 3.5V 至 36V、3A 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: LM536033QPWPTQ1
商品编号: C181566
商品封装: HTSSOP-16-EP
包装方式: 编带
商品毛重: 0.158克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	8uA
	开关管(内置/外置)	内置
	输出类型	可调和固定
	功能特性	轻载高效模式；内置LDO稳压器；频率同步；逐波限流；过流保护；工作状态指示；打嗝限流

商品概述

LM53603-Q1、LM53602-Q1降压稳压器专为汽车应用设计，可在高达36V的输入电压下，提供3A或2A的5V或3.3V（带ADJ选项）输出电压。先进的高速电路使该器件能够在高达20V的输入电压下进行稳压，同时以2.1MHz的开关频率提供5V输出。创新架构使该器件仅需3.5V的输入电压即可稳压输出3.3V。该产品的各个方面均针对汽车客户进行了优化。高达36V的输入电压范围，瞬态耐受能力高达42V，简化了输入浪涌保护设计。带有滤波和延迟功能的开漏复位输出，可真实指示系统状态。此功能无需额外的监控组件，节省了成本和电路板空间。PWM和PFM模式之间的无缝转换，以及仅24μA的空载工作电流，确保了在所有负载下的高效率和出色的瞬态响应。

商品特性

符合AEC-Q1标准的汽车级产品
器件温度等级1：环境工作范围为-40℃至+125℃
器件HBM ESD分类等级为1C
器件CDM ESD分类等级为C4B
最大负载电流为3A或2A
输入电压范围为3.5V至36V；瞬态电压可达42V
输出电压选项：5V、3.3V、ADJ
固定开关频率为2.1MHz
输出电压容差为±2%
结温范围为-40℃至150℃
关断电流典型值为1.7μA
空载时输入电源电流典型值为24μA
5V或3.3V输出无需外部反馈分压器
带滤波和延迟的复位输出
自动轻载模式，提高效率
用户可选的强制PWM模式（FPWM）
内置环路补偿、软启动、电流限制、热关断、欠压锁定和外部频率同步功能
热增强型16引脚封装：5mm x 4.4mm x 1mm

应用领域

导航/GPS
仪表盘
高级驾驶辅助系统（ADAS）
信息娱乐系统
抬头显示（HUD）

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.9V~36V
	输出电压	3.3V
	输出电流	3A
	开关频率	2.1MHz
	工作温度	-40℃~+150℃
