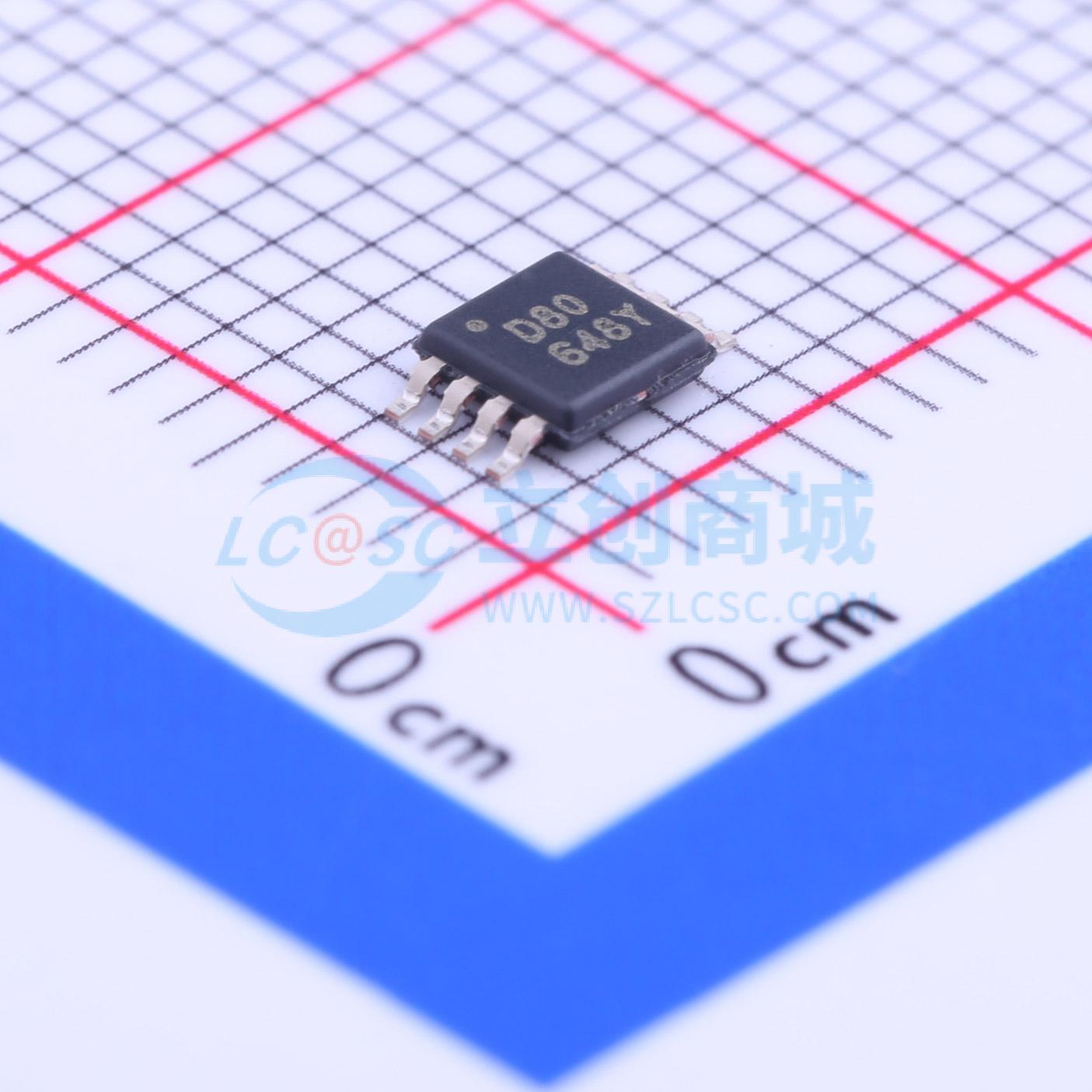

DAC8550IDGKT实物图

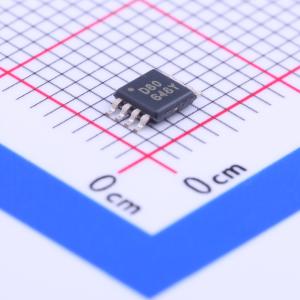

  • DAC8550IDGKT商品缩略图

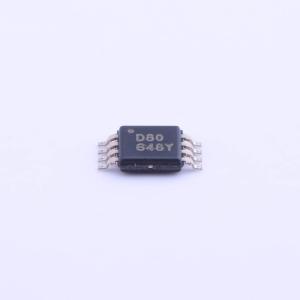

  • DAC8550IDGKT商品缩略图
  • DAC8550IDGKT商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

DAC8550IDGKT

DAC8550 16位,超低毛刺,电压输出数模转换器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
DAC8550 16 位超低短时脉冲波形干扰电压输出 DAC
品牌名称
TI(德州仪器)
商品型号
DAC8550IDGKT
商品编号
C181562
商品封装
VSSOP-8-0.65mm​
包装方式
编带
商品毛重
0.136克(g)

商品参数

属性参数值
商品目录数模转换芯片DAC
分辨率16位
通道数1
接口类型SPI
工作电压2.7V~5.5V
稳定时间10us
输出类型电压-缓冲
属性参数值
积分非线性1LSB
工作温度-40℃~+105℃
上电复位内置
基准电压源外置
数据速率30MHz
静态电流140uA

商品概述

DAC8550是一款小型、低功耗、电压输出的16位数模转换器(DAC)。它具有单调性,线性度良好,并能将不期望的码间瞬态电压降至最低。DAC8550采用通用的三线串行接口,时钟速率最高可达30 MHz,兼容标准SPI、QSPI、Microwire和数字信号处理器(DSP)接口。 DAC8550需要一个外部参考电压来设置其输出范围。该器件集成了上电复位电路,确保DAC输出在上电时处于中间量程,并保持该状态,直到对器件进行有效写入操作。DAC8550具备掉电功能,可通过串行接口访问,在5 V电源下可将器件的电流消耗降至200 nA。 该器件在正常工作时的低功耗特性使其非常适合便携式电池供电设备。在2.7 V电源下,功耗为0.38 mW,在掉电模式下功耗降至小于1 μW。 DAC8550采用MSOP - 8封装。

商品特性

  • 相对精度:8 LSB
  • 毛刺能量:0.1 nV - s
  • 微功耗运行:在2.7 V时为140 μA
  • 上电复位至中间量程
  • 电源电压:2.7 V至5.5 V
  • 16位单调性
  • 建立时间:10 μs至±0.003% FSR
  • 带施密特触发输入的低功耗串行接口
  • 带轨到轨输出的片上输出缓冲放大器
  • 放大器掉电能力
  • 二进制补码输入
  • SYNC中断功能
  • 可直接替代DAC8531/01和DAC8551(二进制输入)
  • 采用微型MSOP - 8封装

应用领域

  • 过程控制
  • 数据采集系统
  • 闭环伺服控制
  • 计算机外设
  • 便携式仪器
  • 可编程衰减
