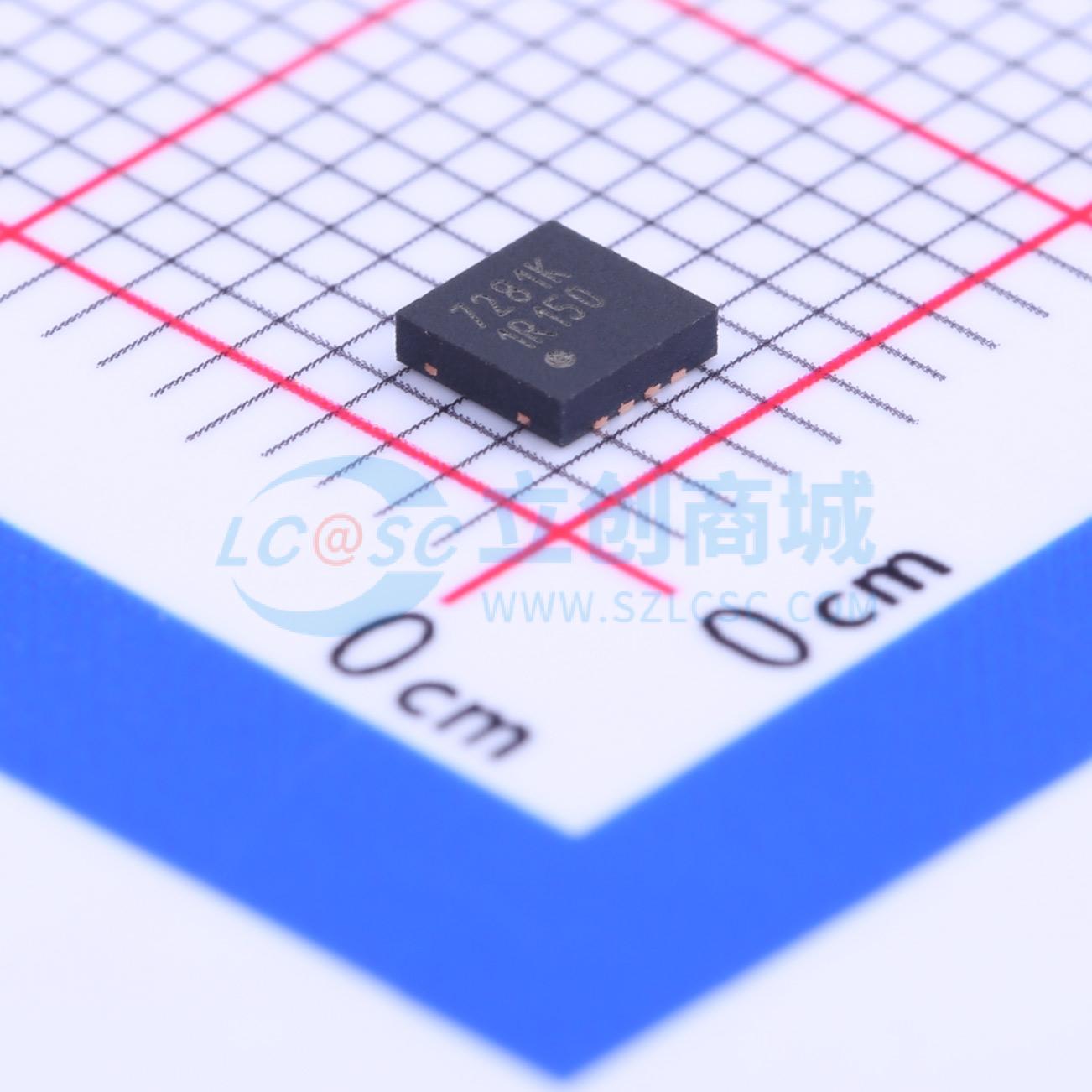

温馨提醒：图片仅供参考，商品以实物为准
DS10BR150TSD/NOPB
DS10BR150 1.0 Gbps LVDS 缓冲器/中继器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单通道1.0 Gbps LVDS缓冲器/中继器，具有低抖动、高噪声抗扰性和低功耗操作。适用于时钟和数据缓冲。
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS10BR150TSD/NOPB
- 商品编号
- C181559
- 商品封装
- WSON-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 中继器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 1Gbps | |
| 工作温度 | -40℃~+85℃ | |
| 电平标准 | LVDS；CML；LVPECL | |
| 功能特性 | 输入端接与偏置集成 |
商品概述
DS10BR150是一款支持1.0Gbps速率的LVDS缓冲器/中继器，可接收差分信号，支持交流或直流耦合，输出信号符合LVDS标准
商品特性
- 支持DC至1.0Gbps速率，具备低抖动、高抗干扰性、低功耗运行的特点
- 片上集成100Ω输入和输出终端，可最小化插入损耗与回波损耗，减少元器件数量，节省电路板空间
- LVDS输入输出引脚具备7kV ESD防护能力，可保护相邻元器件
- 具备宽共模范围，可与所有常见差分驱动器实现直流耦合
- 输出信号符合LVDS标准，可与大多数常见差分接收器实现直流耦合
- 采用3mm×3mm 8-WSON节省空间封装
应用领域
- 时钟和数据缓冲
- OC-12 / STM-4
- FireWire 800
