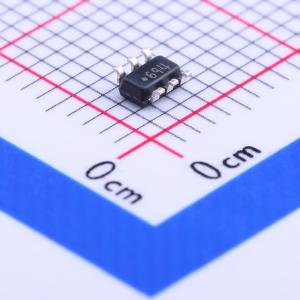

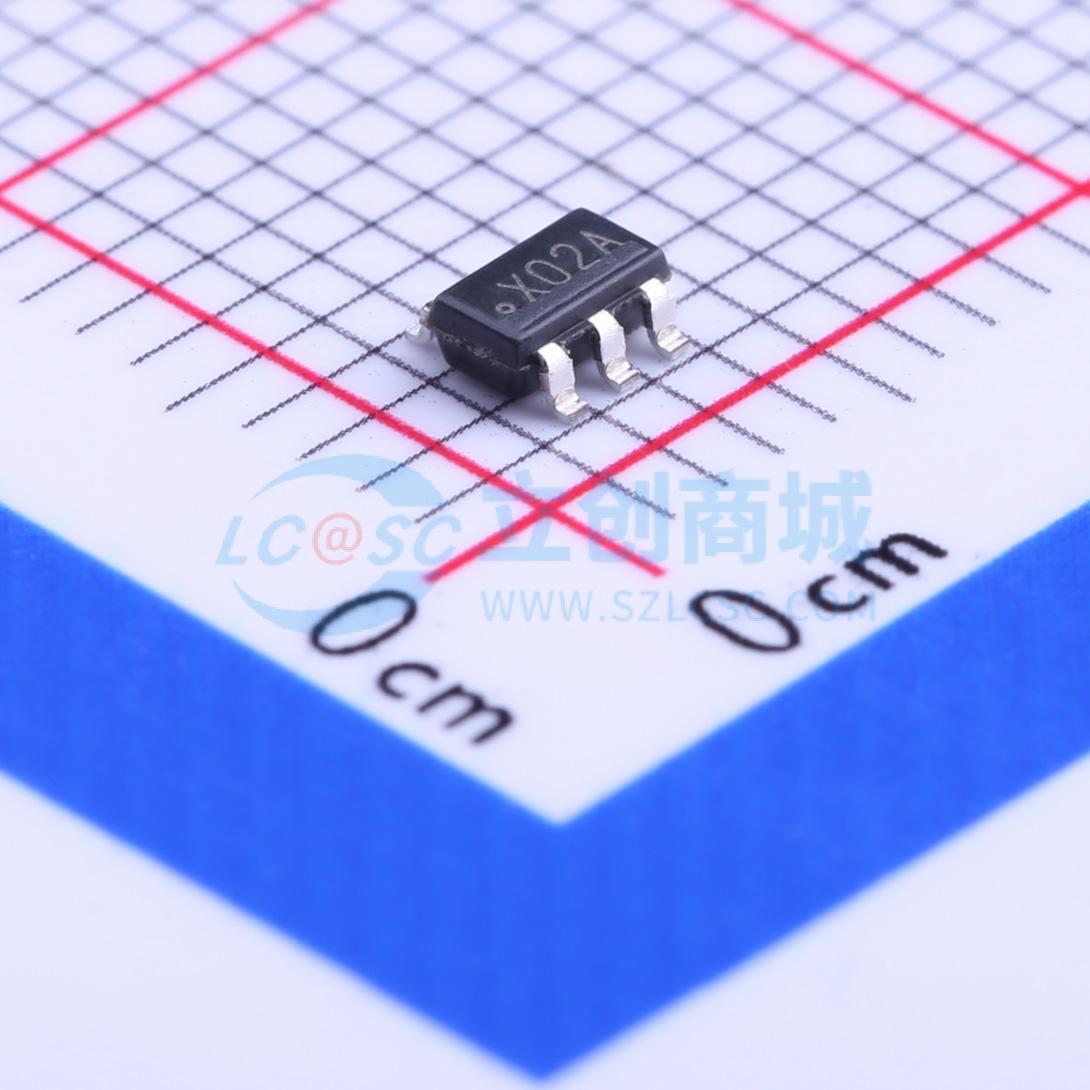

温馨提醒：图片仅供参考，商品以实物为准
ADCS7477AIMF/NOPB
A/D转换器
SMT扩展库PCB免费打样
- 描述
- ADCS7477 采用 SOT-23 和 LLP 封装的 1MSPS、10 位模数转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADCS7477AIMF/NOPB
- 商品编号
- C181552
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 10位 | |
| 采样率 | 1MHz | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | - |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.2LSB | |
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 62dB | |
| 时钟频率(fc) | 20MHz | |
| 基准电压源 | 内置 | |
| ADC架构 | SAR | |
| 静态电流 | 500nA |
商品概述
ADCS7476、ADCS7477和ADCS7478器件是低功耗、单片CMOS 12位、10位和8位模数转换器，采样率可达1 MSPS。ADCS747x器件可直接替代ADI公司的AD747x。每个器件均基于带有内部采样保持电路的逐次逼近寄存器架构。其串行接口与多种标准兼容，如SPI、QSPI、MICROWIRE和许多常见的DSP串行接口。 ADCS747x以电源电压作为参考，使器件的满量程输入范围为0至VDD。转换速率由串行时钟（SCLK）速度决定。这些转换器具备关断模式，可在吞吐量和功耗之间进行权衡。ADCS747x采用单电源供电，电源电压范围为2.7 V至5.25 V。采用3 V或5 V电源连续转换时，正常功耗分别为2 mW或10 mW。通过片选（CS）引脚启用的掉电功能，在5 V电源下可将功耗降至5 μW以下。三款转换器均采用6引脚SOT - 23封装，对于空间要求苛刻的应用，该封装占用的电路板面积极小。这些产品设计用于汽车和扩展工业温度范围（-40°C至125°C）。
商品特性
- 6引脚SOT - 23封装
- 以电源作为参考
- 单2.7 V至5.25 V电源供电
- 与SPI、QSPI、MICROWIRE和DSP兼容
- 关键规格：无失码分辨率（12位、10位和8位）
- 转换速率：1 MSPS
- 微分非线性（DNL）：0.5、–0.3 LSB（典型值）
- 积分非线性（INL）：±0.4 LSB（典型值）
- 功耗：
- 3 V电源：2 mW（典型值）
- 5 V电源：10 mW（典型值）
应用领域
- 汽车导航
- 工厂自动化或自动柜员机设备
- 便携式系统
- 医疗仪器
- 移动通信仪器和控制系统
