温馨提醒：图片仅供参考，商品以实物为准

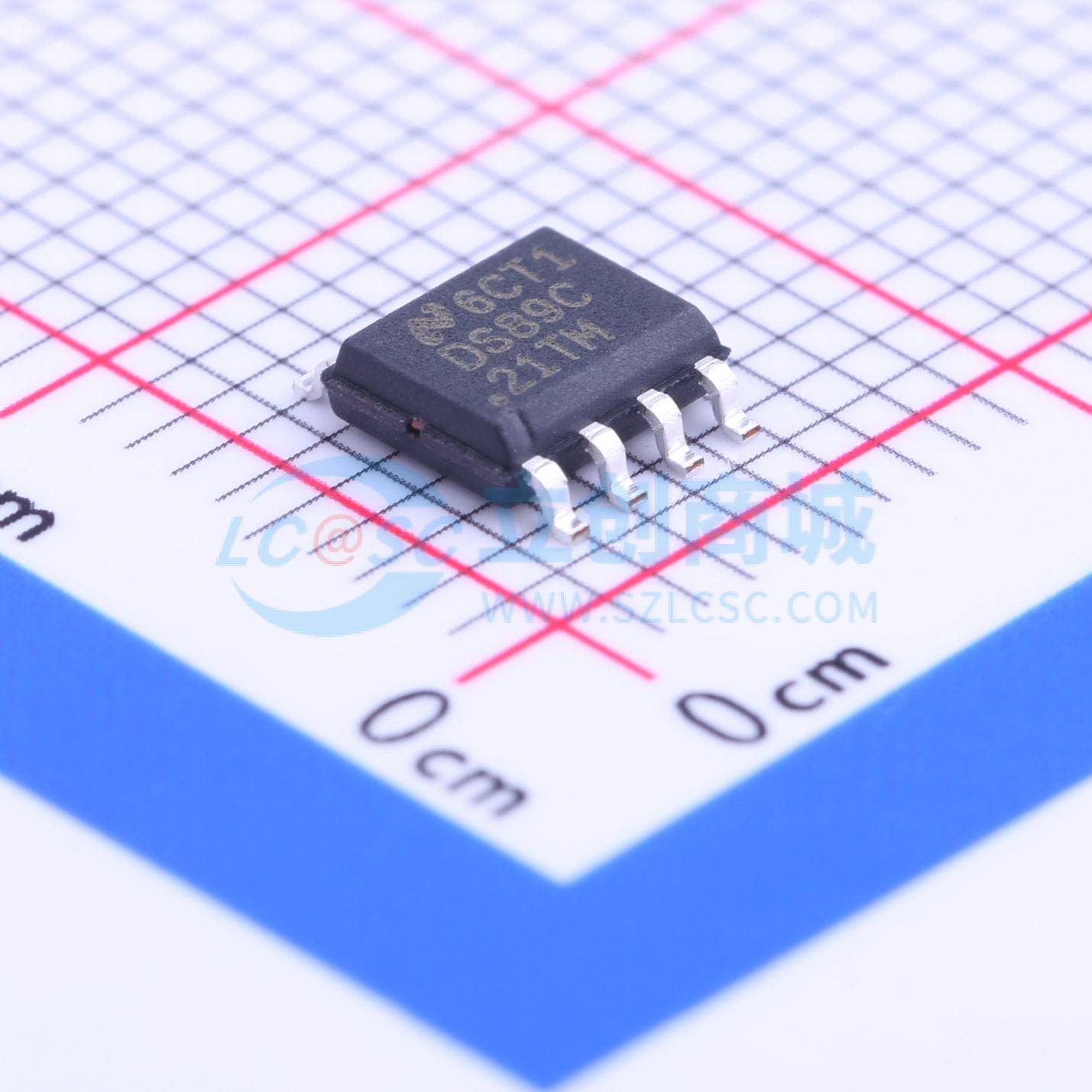

DS89C21TMX/NOPB
DS89C21差分CMOS线驱动器和接收器对
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 符合TIA/EIA-422-A (RS-422) 和 CCITT V.11 标准，低功耗设计，提供一个驱动器和一个接收器。
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS89C21TMX/NOPB
- 商品编号
- C181541
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 20Mbps | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 3mA | |
| 功能特性 | 失效保护 |
商品概述
DS89C21是一款差分CMOS线路驱动器与接收器对芯片，符合TIA/EIA-422-A(RS-422)接口标准的电气特性要求，单芯片内集成一个驱动器和一个接收器，占用封装尺寸小，提供8引脚SOIC封装选项。CMOS设计可将芯片电源电流降至较低水平，存储或操作过程中需注意防范静电损坏MOS栅极。
商品特性
- 符合TIA/EIA-422-A(RS-422)标准和CCITT V.11规范要求
- 低功耗设计，典型功耗15mW
- 明确规范交流参数：驱动器最大偏移为2.0ns，接收器最大偏移为4.0ns
- 扩展工作温度范围：-40℃~+85℃
- 支持最高20Mbps工作速率
- 接收器具备开路输入故障安全功能
- CMOS设计将电源电流降至6mA
- 驱动器转换时间典型值为2.2ns，最大差分偏移为2ns
- 接收器可检测低至200mV的信号，内置滞回结构用于抑制噪声
- 兼容TTL和CMOS电平
- 内置ESD保护
应用领域
- 电池供电设备
- 对功耗有要求的应用场景
- 10MHz以上的高速信号传输应用
