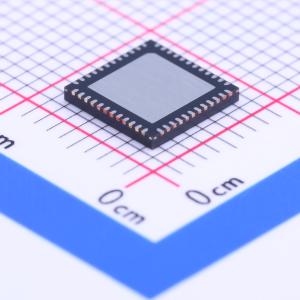

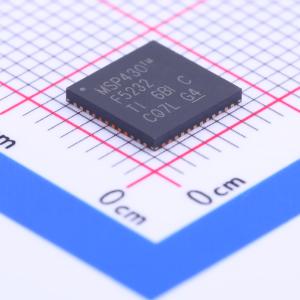

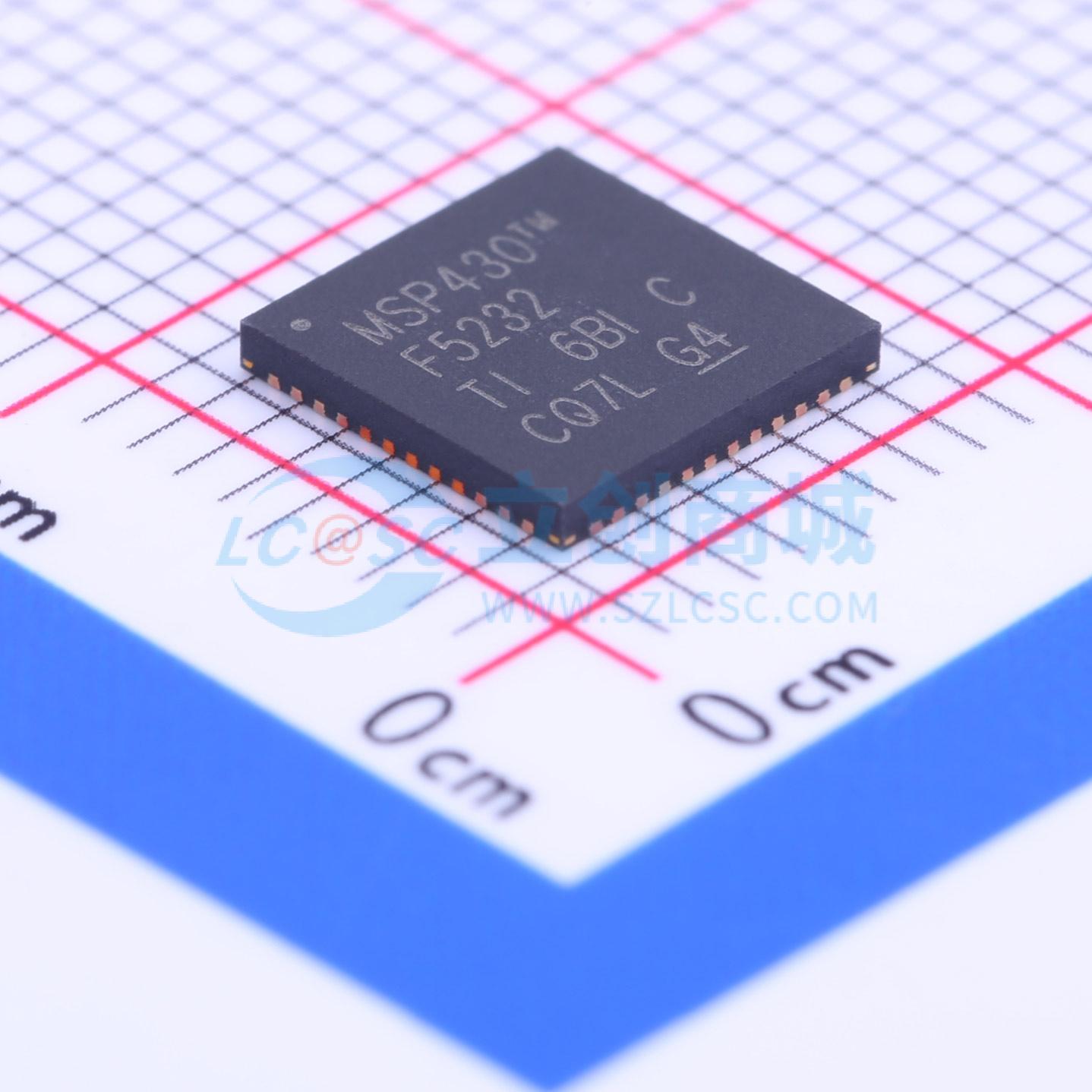

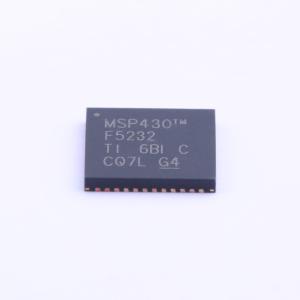

温馨提醒：图片仅供参考，商品以实物为准

MSP430F5232IRGZT

具有 64KB 闪存、8KB SRAM、比较器、DMA、UART/SPI/I2C、计时器和硬件乘法器的 25MHz MCU

描述: MSP430F5232 具有 64KB 闪存、8KB SRAM、比较器、DMA、UART/SPI/I2C、计时器和硬件乘法器的 25MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430F5232IRGZT
商品编号: C181543
商品封装: QFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

商品概述

TI的MSP430 系列超低功耗微控制器包括多款具有不同外设组合、针对各种应用设计的设备。该架构结合了多种低功耗模式，优化以在便携式测量应用中实现更长的电池寿命。该设备具有强大的16位RISC CPU、16位寄存器和常量生成器，有助于实现最大代码效率。数字控制振荡器（DCO）使设备能够从低功耗模式在3.5 μs（典型值）内唤醒到活动模式。

MSP430F524x系列是微控制器配置，包含四个16位定时器、高性能10位ADC、两个USCI、硬件乘法器、DMA、比较器以及带有报警功能的RTC模块。

MSP430F523x系列微控制器包含了MSP430F524x系列的所有外设，除了ADC。

商品特性

低供电电压范围：3.6 V 至 1.8 V
超低功耗 - 活动模式 (AM)：所有系统时钟激活，8 MHz、3.0 V 时 Flash 程序执行为 290 μA/MHz（典型值），8 MHz、3.0 V 时 RAM 程序执行为 150 μA/MHz（典型值）
待机模式 (LPM3)：实时时钟 (RTC)、晶振、看门狗和电源监控器工作，全 RAM 保留，快速唤醒：2.2 V 时 1.9 μA，3.0 V 时 2.1 μA（典型值）
低功耗振荡器 (VLO)、通用计数器、看门狗和电源监控器工作，全 RAM 保留，快速唤醒：3.0 V 时 1.4 μA（典型值）
关闭模式 (LPM4)：全 RAM 保留，电源监控器工作，快速唤醒：3.0 V 时 1.1 μA（典型值）
停机模式 (LPM4.5)：3.0 V 时 0.18 μA（典型值）
从待机模式唤醒时间为 3.5 μs（典型值）
16 位 RISC 架构，扩展内存，最高 25 MHz 系统时钟
灵活的电源管理系统 - 完全集成的 LDO，可编程调节核心供电电压 - 电源电压监控、监视和欠压保护
统一时钟系统 - FLL 控制环路用于频率稳定 - 低功耗低频内部时钟源 (VLO) - 低频校准内部参考源 (REFO) - 32 kHz 看门狗晶振 (XT1) - 最高 32 MHz 的高频晶振 (XT2)
16 位定时器 TA0，Timer_A 具有五个捕获/比较寄存器
16 位定时器 TA1，Timer_A 具有三个捕获/比较寄存器
16 位定时器 TA2，Timer_A 具有三个捕获/比较寄存器
16 位定时器 TB0，Timer_B 具有七个捕获/比较影子寄存器
两个通用串行通信接口 (USCI) - USCI_A0 和 USCI_A1 支持：增强型 UART，具有自动波特率检测功能，IrDA 编码器和解码器，同步 SPI - USCI_B0 和 USCI_B1 支持：I2C，同步 SPI
10 位模数转换器 (ADC)，具有内部参考、采样保持比较器
硬件乘法器支持 32 位运算
串行板载编程，无需外部编程电压
三通道内部 DMA
基本定时器，具有 RTC 功能

应用领域

模拟传感器系统
数字传感器系统
数据记录仪
通用应用

交货周期

订货83-85个工作日

购买数量

(250个/圆盘，最小起订量 1000 个)

个

起订量：1000 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPUXV2
	CPU最大主频	25MHz
	CPU位数	16 Bit
	程序存储容量	64KB
	程序存储器类型	FLASH

	属性	参数值
	RAM容量	8KB
	EEPROM容量	-
	I/O数量	37
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+85℃
