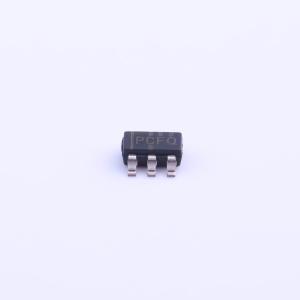

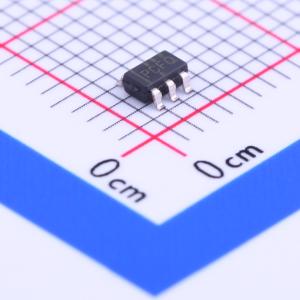

温馨提醒：图片仅供参考，商品以实物为准

TPS76901QDBVRG4Q1

1.2V~5.5V 100mA 10V

描述: TPS769-Q1 汽车用低功耗 100mA 低压降线性稳压器
品牌名称: TI(德州仪器)
商品型号: TPS76901QDBVRG4Q1
商品编号: C181536
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TPS769xx-Q1系列低压差（LDO）稳压器具备低压差、超低功耗运行和小型化封装的优势。与传统LDO稳压器相比，这些稳压器具有低压差和超低静态电流的特点。TPS769xx-Q1系列器件采用5引脚小外形集成电路SOT-23封装，非常适合微功耗应用以及电路板空间有限的场景。

通过新的电路设计和工艺创新，通常使用的PNP传输晶体管被PMOS传输元件所取代。由于PMOS传输元件表现为低阻值电阻，因此压差非常低，在100 mA负载电流下（TPS76950-Q1）典型值为71 mV，且与负载电流成正比。由于PMOS传输元件是电压驱动器件，静态电流超低（最大28 μA），并且在整个输出负载电流范围[0 mA至100 mA]内保持稳定。超低的压差特性和超低功耗运行显著延长了系统电池的使用寿命，使该器件适用于汽车应用。

TPS769xx-Q1器件还具备逻辑使能睡眠模式，可关闭稳压器，在TJ = 25℃时将静态电流降至1 μA（典型值）。TPS769xx-Q1器件提供1.2 V、1.5 V、1.8 V、2.5 V、2.7 V、2.8 V、3 V、3.3 V和5 V固定电压版本以及可变电压版本（可在1.2 V至5.5 V范围内编程）。

商品特性

符合汽车应用要求
100 mA低压差稳压器
提供1.2 V、1.5 V、1.8 V、2.5 V、2.7 V、2.8 V、3 V、3.3 V和5 V固定输出及可调版本
100 mA时静态电流仅17 μA
待机模式下静态电流1 μA
100 mA时典型压差71 mV
过流限制
工作结温范围：-40℃至125℃
5引脚SOT-23（DBV）封装

应用领域

高级驾驶辅助系统（ADAS）模块
RF模块
无线模块
一般对噪声敏感的应用

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	10V
	输出电压	1.2V~5.5V
	输出电流	100mA
	电源纹波抑制比(PSRR)	60dB@(1kHz)
	压差	-

	属性	参数值
	静态电流(Iq)	17uA
	噪声	190uVrms
	功能特性	使能控制；过流保护；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出类型	可调
	输出通道数	1
