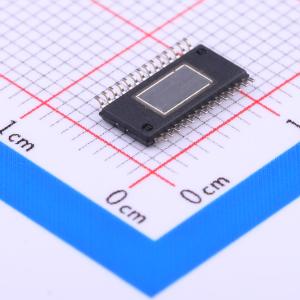

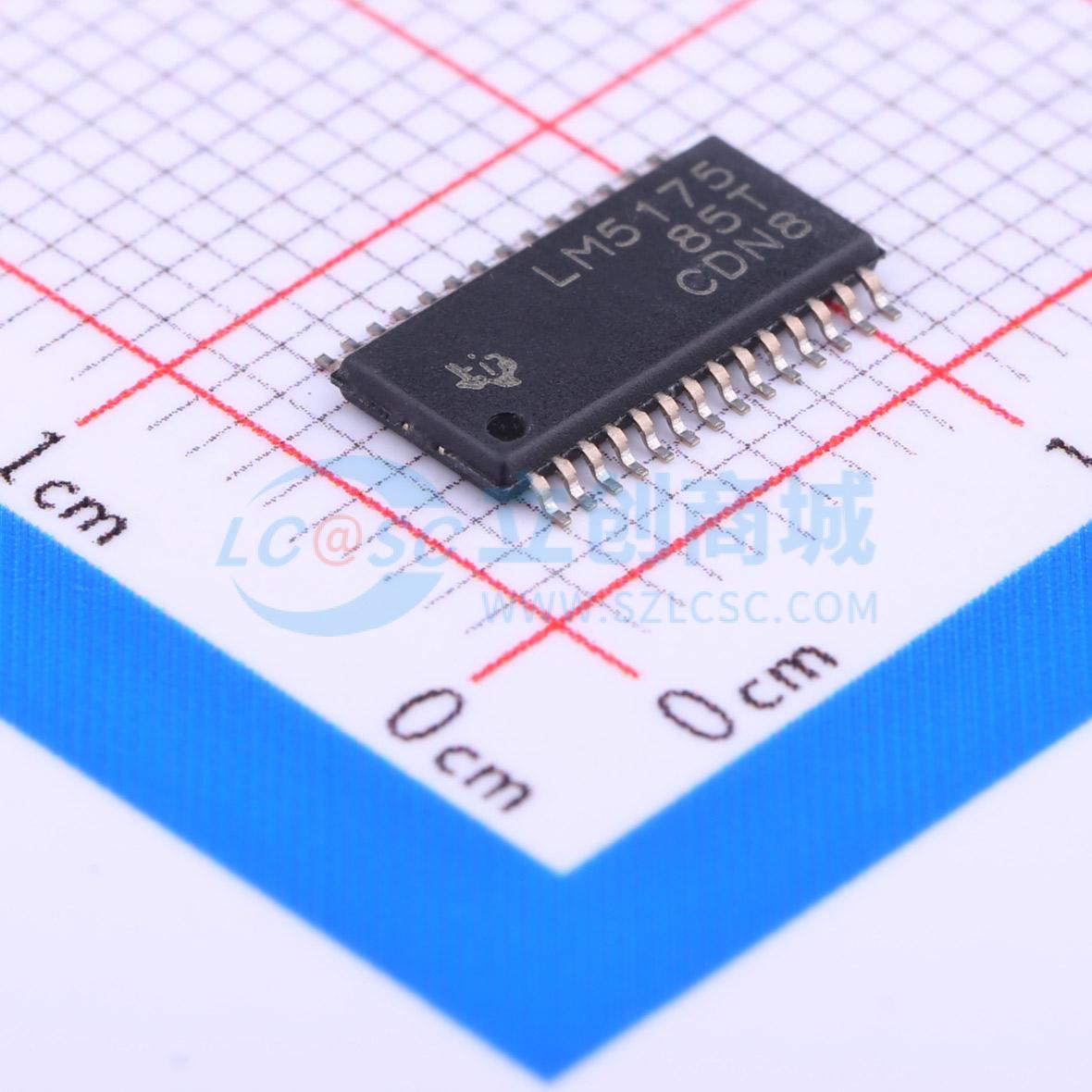

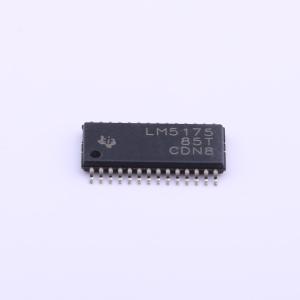

LM5175PWPT

LM5175 42V宽输入范围同步4开关降压-升压控制器

SMT扩展库PCB免费打样

描述: LM5175是一款同步四开关降压-升压DC/DC控制器,能够将输出电压稳定在输入电压、高于输入电压或低于输入电压的某一电压值上。LM5175具有3.5V至42V的宽输入电压范围（最大值为60V）,支持各类应用。高效降压-升压转换,开关频率可调,集成2A MOSFET栅极驱动器,具有多种保护特性。
品牌名称: TI(德州仪器)
商品型号: LM5175PWPT
商品编号: C181517
商品封装: HTSSOP-28-EP-4.5mm
包装方式: 编带
商品毛重: 0.261克(g)

商品参数

商品概述

LM5175是一款同步四开关降压 - 升压DC/DC控制器，能够将输出电压稳定在输入电压、高于输入电压或者低于输入电压的某一电压值上。LM5175具有3.5V至42V的宽输入电压范围（最大值为60V），支持各类应用。 LM5175在降压和升压工作模式下均采用电流模式控制，以提供出色的负载和线路调节性能。开关频率可通过外部电阻进行编程，并且可与外部时钟信号同步。该器件还具有可编程的软启动功能，并且提供诸如逐周期电流限制、输入欠压锁定(UVLO)、输出过压保护(OVP)和热关断等各类保护特性。此外，LM5175特有可选择的连续导通模式(CCM)或断续导通模式(DCM)、可选平均输入或输出电流限制、可降低峰值电磁干扰(EMI)的可选扩展频谱、以及应对持续过载情况的可选断续模式保护。

商品特性

单电感降压 - 升压控制器，用于升压/降压DC/DC转换
宽VIN范围：3.5V至42V，最大值为60V
灵活的VOUT范围：0.8V至55V
VOUT短路保护
高效降压 - 升压转换
可调开关频率
可选频率同步和抖动
集成2A金属氧化物半导体场效应晶体管(MOSFET)栅极驱动器
逐周期电流限制和可选断续模式
可选输入或输出平均电流限制
可编程的输入欠压闭锁(UVLO)和软启动
电源正常和输出过压保护
可利用脉冲跳跃来选择连续导通模式(CCM)或断续导通模式(DCM)
采用HTSSOP - 28和QFN - 28封装

应用领域

汽车起停系统
备用电池和超级电容充电
工业PC用电源
USB供电LED照明

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	3.5V~42V
	输出电压	-
	输出电流	-
	开关频率	600kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	-
