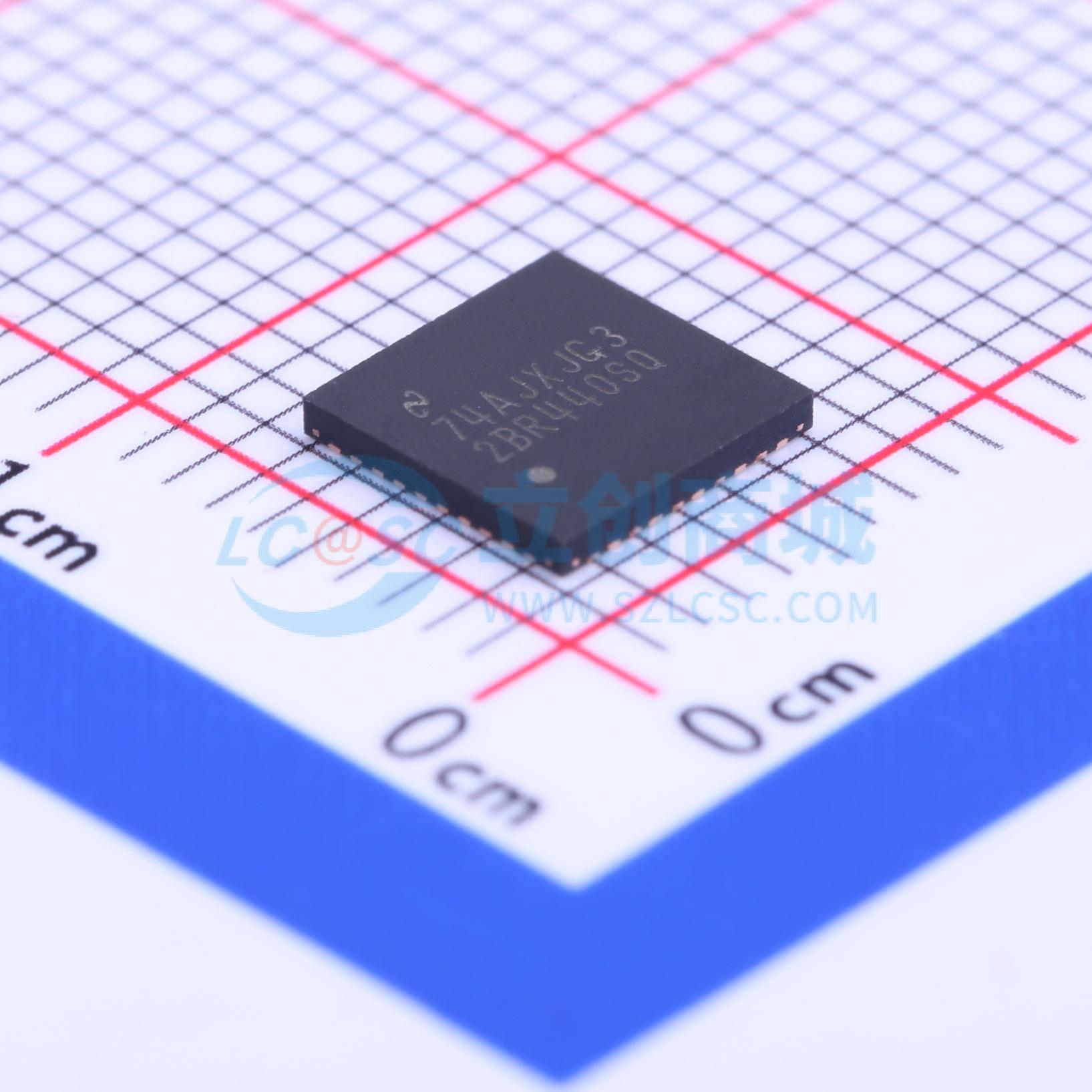

DS25BR440TSQ/NOPB

3.125 Gbps 四通道 LVDS 缓冲器，具有发射预加重和接收均衡功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DS25BR440 是一个 3.125 Gbps 的四通道 LVDS 缓冲器，优化用于高速信号路由和重复传输。它具有两个级别的发射预加重 (PE) 和两个级别的接收均衡 (EQ)，以补偿互连损耗并最终最大化噪声裕度。
品牌名称: TI(德州仪器)
商品型号: DS25BR440TSQ/NOPB
商品编号: C181335
商品封装: QFN-40-EP(6x6)
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

DS25BR440是一款3.125 Gbps四路LVDS缓冲器，针对高速信号布线以及在损耗FR-4印刷电路板背板、平衡电缆上的信号中继进行了优化，全差分信号路径可保证出色的信号完整性与抗干扰能力。该器件具备两级发送预加重和两级接收均衡，两种功能均可补偿互连损耗，最大化噪声容限；信号丢失电路可监控每个输入通道，当输入未检测到信号时会触发对应的专用信号丢失引脚；宽输入共模范围可接受LVDS、CML和LVPECL电平信号，输出为LVDS电平；极小封装占位占用极小电路板空间，直通引脚布局方便电路板布线；每个差分输入输出内部集成100Ω电阻终端，可降低器件回波损耗，减少元件数量，进一步缩小电路板占用空间。

商品特性

支持DC~3.125 Gbps工作，具备低抖动、低偏移、低功耗特性
引脚可选择发送预加重和接收均衡，可消除数据相关抖动
宽输入共模电压范围，支持与LVDS、CML和LVPECL驱动器实现直流耦合接口
信号丢失电路可检测开路输入故障
集成100Ω输入和输出终端
LVDS I/O引脚具备8 kV ESD防护，可保护相邻组件
采用6 mm×6 mm WQFN-40节省空间封装

应用领域

时钟与数据缓冲及中继
铜缆驱动与均衡
FR-4信号均衡
OC-48 / STM-16相关应用

	属性	参数值
	商品目录	LVDS芯片
	类型	缓冲器
	驱动器数	4
	接收器数	4
	工作电压	3V~3.6V

	属性	参数值
	数据速率	3.125Gbps
	工作温度	-40℃~+85℃
	电平标准	LVDS；CML；LVPECL
	功能特性	输入端接与偏置集成；故障安全
