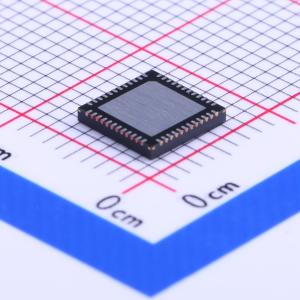

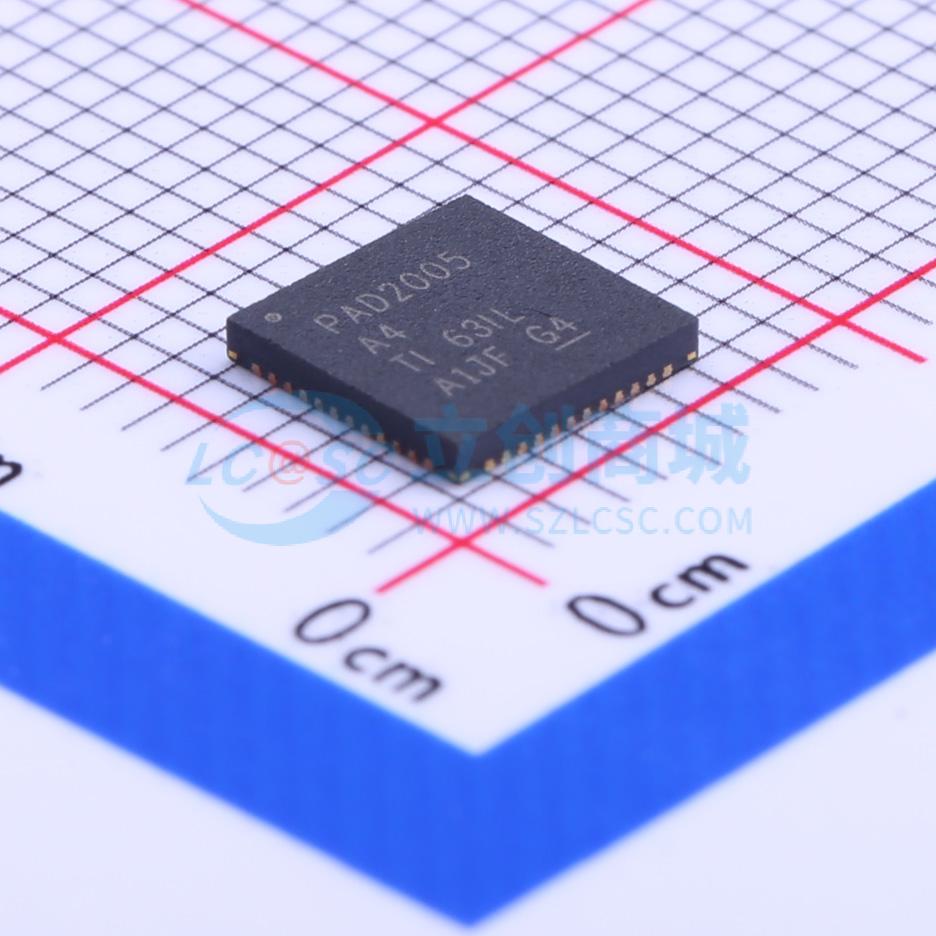

DLPA2005ERSLT

DLPA2005是一款专为DLP2010、DLP2010NIR和DLP3010数字微镜器件（DMD）设计的专用电源管理集成电路（PMIC）/RGB LED/灯驱动器，适用于与DLPC3430、DLPC3433、DLPC3435、DLCP3438或DLPC150数字控制器搭配使用的场景。为确保这些芯片组可靠运行，必须使用DLPA2000或DLPA2005。

• 采用小型芯片级封装，集成降压-升压型直流-直流转换器、DMD电源、DPP核心电源、1.8V负载开关和测量系统的高效RGB LED/灯驱动器
• 三个低阻抗（27°C时典型值为30mΩ）MOSFET开关，用于通道选择
• 各通道独立的10位电流控制
• DLPA2005嵌入式应用的最大LED电流可达2.4A
• DMD稳压器 – 仅需单个电感器 VOFS：10V – VBIAS：18V – VRST：–14V – 禁用时被动放电至地
• DPP 1.1V核心电源 – 集成开关FET的同步降压转换器 – 支持高达600mA的输出电流
• VLED降压-升压转换器 – 轻载电流时具备节能模式
• 低阻抗负载开关 – 输入电压范围为1.8至3.6V，支持高达200mA的电流 – 禁用时被动放电至地
• DMD复位信号生成和电源排序
• 33MHz串行外设接口（SPI）多路复用器，用于测量模拟信号（电池电压、LED电压、LED电流）
• 光传感器（用于白点校正）
• 内部参考电压
• 外部（热敏电阻）温度传感器
• 监测和保护电路
• 热芯片警告和过热保护
• 低电量警告
• 可编程电池欠压锁定（UVLO）
• 负载开关欠压锁定
• 过流和欠压保护
• DLPA2005 QFN封装，48引脚，间距0.4mm，管芯尺寸：6.0mm×6.0mm±0.15mm

• DLP微型投影仪
• DLP移动传感
