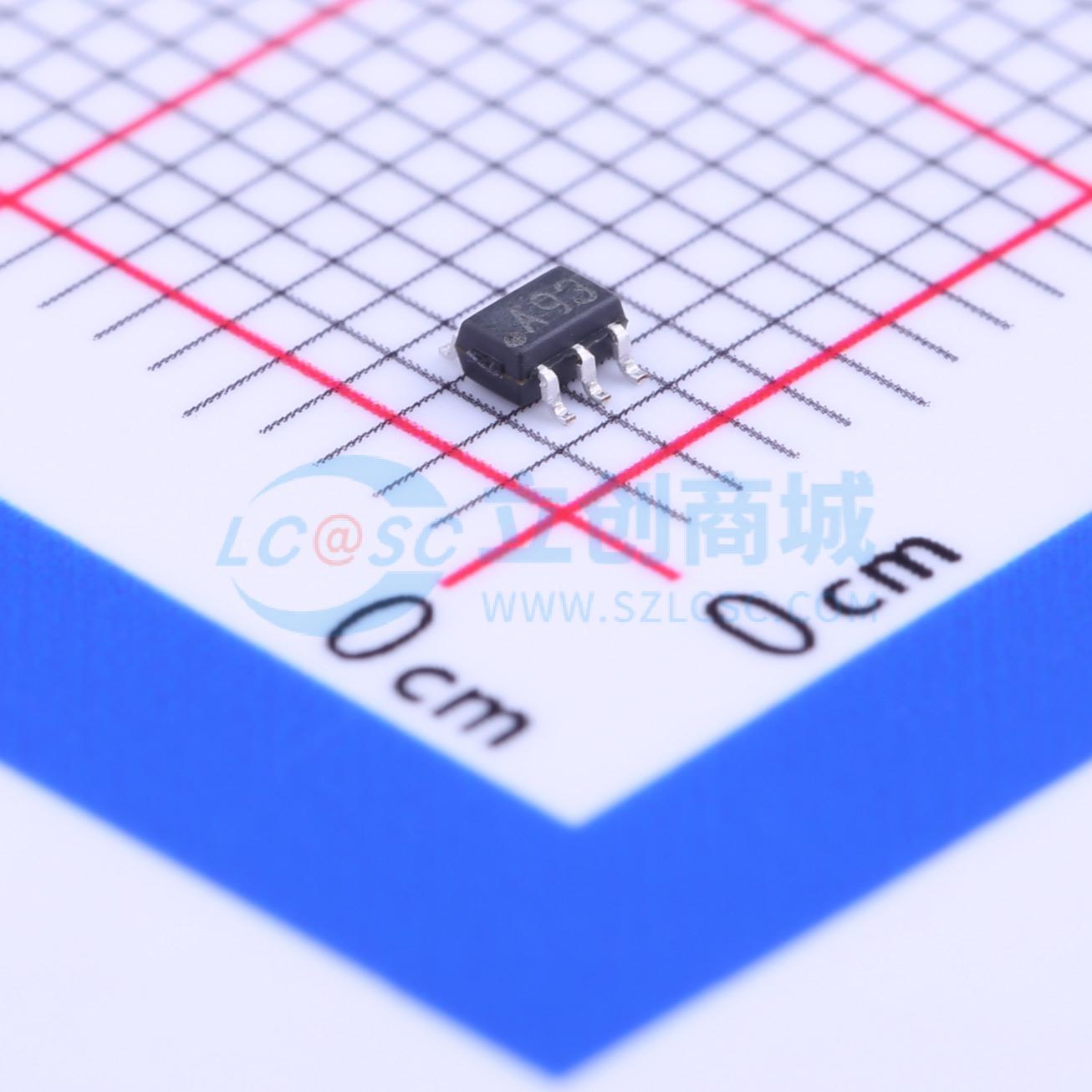

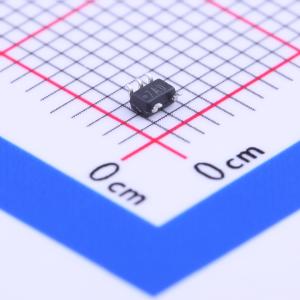

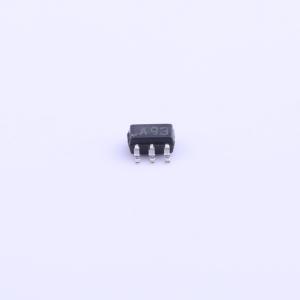

温馨提醒：图片仅供参考，商品以实物为准
LMV651MGX/NOPB
12MHz低电压低功耗放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMV651 单路、5.5V、12MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMV651MGX/NOPB
- 商品编号
- C181366
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 12MHz | |
| 输入失调电压(Vos) | 100uV | |
| 输入失调电压温漂(Vos TC) | 6.6uV/℃ | |
| 压摆率(SR) | 3V/us | |
| 输入偏置电流(Ib) | 80nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 15nA | |
| 噪声密度(eN) | 17nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 116uA | |
| 输出电流 | 18.5mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~5.5V |
商品概述
LMV65x 器件是采用先进 VIP50 工艺实现的高性能、低功耗运算放大器 IC。该系列器件带宽为 12 MHz，而电流消耗仅为 116 μA，在这类运算放大器中具有出色的带宽与功耗比。LMV65x 器件为单位增益稳定型，为低压、低功耗应用中的通用放大提供了出色的解决方案。
该系列低压、低功耗放大器在功耗和空间利用方面具有卓越的性能和经济性。这些运算放大器的最大输入失调电压为 1.5 mV，具有轨到轨输出级，且输入共模电压范围包含地。LMV65x 的电源抑制比 (PSRR) 为 95 dB，共模抑制比 (CMRR) 为 100 dB，在 1 kHz 频率和 2 kΩ 负载下的总谐波失真 (THD) 为 0.003%。
商品特性
- 典型 5 V 电源，除非另有说明，规定了 3 V 和 5 V 性能
- 低电源电流：LMV651：116 μA；LMV652：每个放大器 118 μA；LMV654：每个放大器 122 μA
- 高单位增益带宽：12 MHz
- 最大输入失调电压：1.5 mV
- 共模抑制比 (CMRR)：100 dB
- 电源抑制比 (PSRR)：95 dB
- 输入参考电压噪声：17 nV/√Hz
- 2 kΩ 负载下的输出摆幅，距轨 120 mV
- 总谐波失真：在 1 kHz、2 kΩ 时为 0.003%
- 温度范围：-40℃ 至 125℃
应用领域
- 便携式设备
- 汽车电池供电系统
- 传感器和仪器仪表
