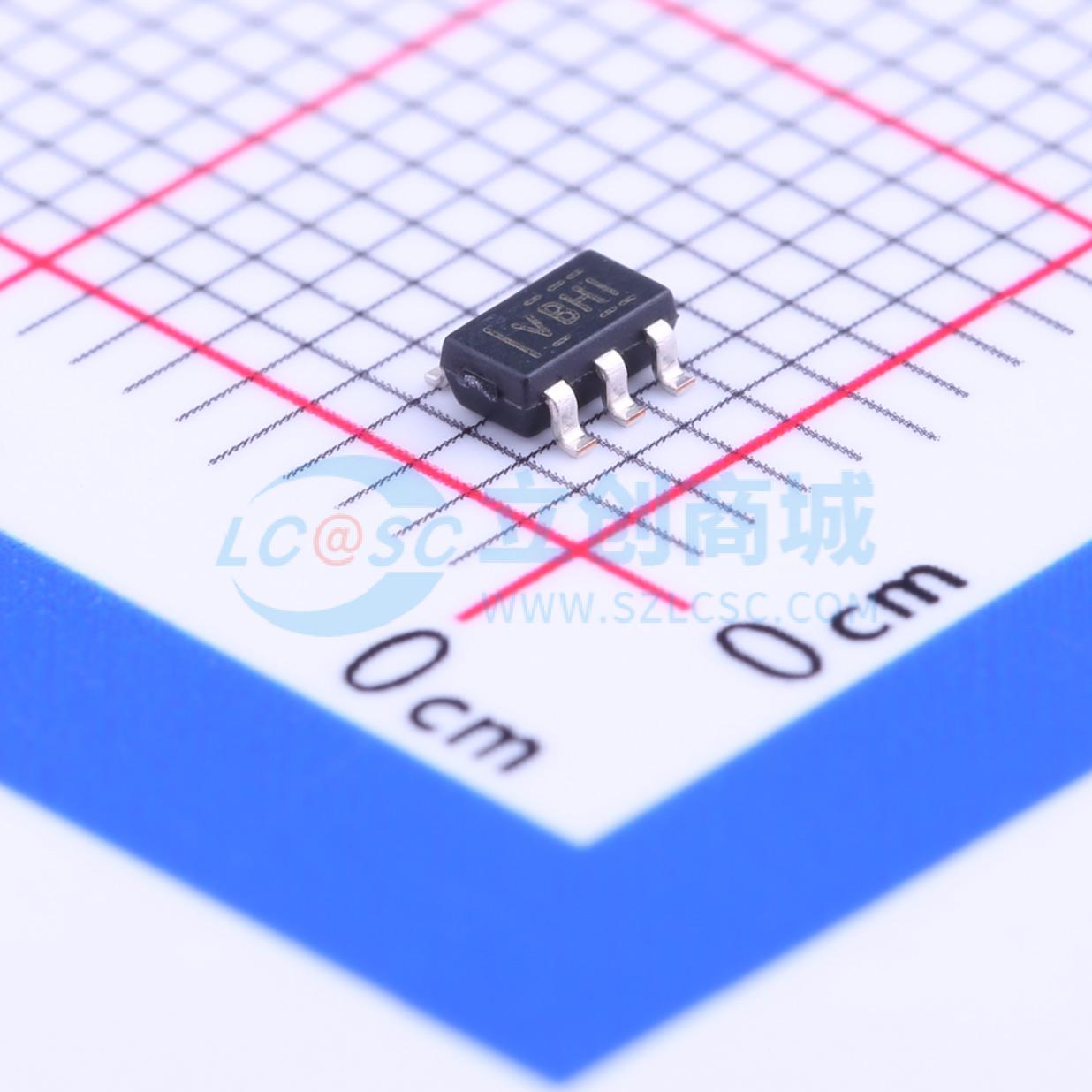

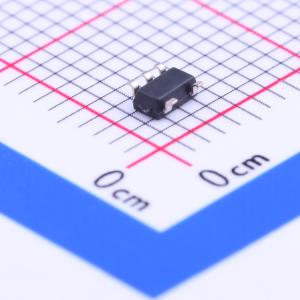

TLV271IDBVR
每通道550 μA、3 MHz、轨到轨输出运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLV271 单路、16V、3MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV271IDBVR
- 商品编号
- C181500
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 3MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 2.4V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 39nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 静态电流(Iq) | 550uA | |
| 输出电流 | 7mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~16V | |
| 双电源电压(Vee~Vcc) | -8V~8V | |
| 功能特性 | - |
商品概述
TLV27x系列是低功耗、高带宽的轨至轨输出运算放大器,工作电压范围为2.7V至16V,支持-40℃至125℃的扩展工业温度范围,具备CMOS输入特性,可适配高阻抗传感器接口,支持多种可充电电池供电,可在2.7V电压下运行,适配锂离子电池供电系统与包括MSP430在内的多种微功耗微控制器的工作电源电压范围,提供多种封装形式可选,是原有同类型产品的理想替代器件。
商品特性
- 支持轨至轨输出
- 带宽为3MHz,压摆率为2.4V/μs
- 电源电压范围为2.7V~16V
- 电源电流为550μA/通道
- 输入噪声电压为39nV/√Hz
- 输入偏置电流为1pA
- 提供两种额定温度范围选项:商用级0℃~70℃,工业级-40℃~125℃
- 提供多种封装形式:全系列提供PDIP与SOIC封装,单通道采用小型SOT-23封装,双通道采用MSOP封装,四通道采用TSSOP封装
- 具备CMOS输入特性,适配高阻抗传感器接口
- 在5V和±5V电源条件下具备完整额定性能
- 最大建议电源电压为16V,可使用多种可充电电池供电
应用领域
- 电动自行车
- 移动电源
- 烟雾探测器
- 太阳能逆变器
- 低功耗电机控制
- 电池供电仪器
- 楼宇自动化
- 高阻抗传感器接口
- 锂离子电池供电系统
