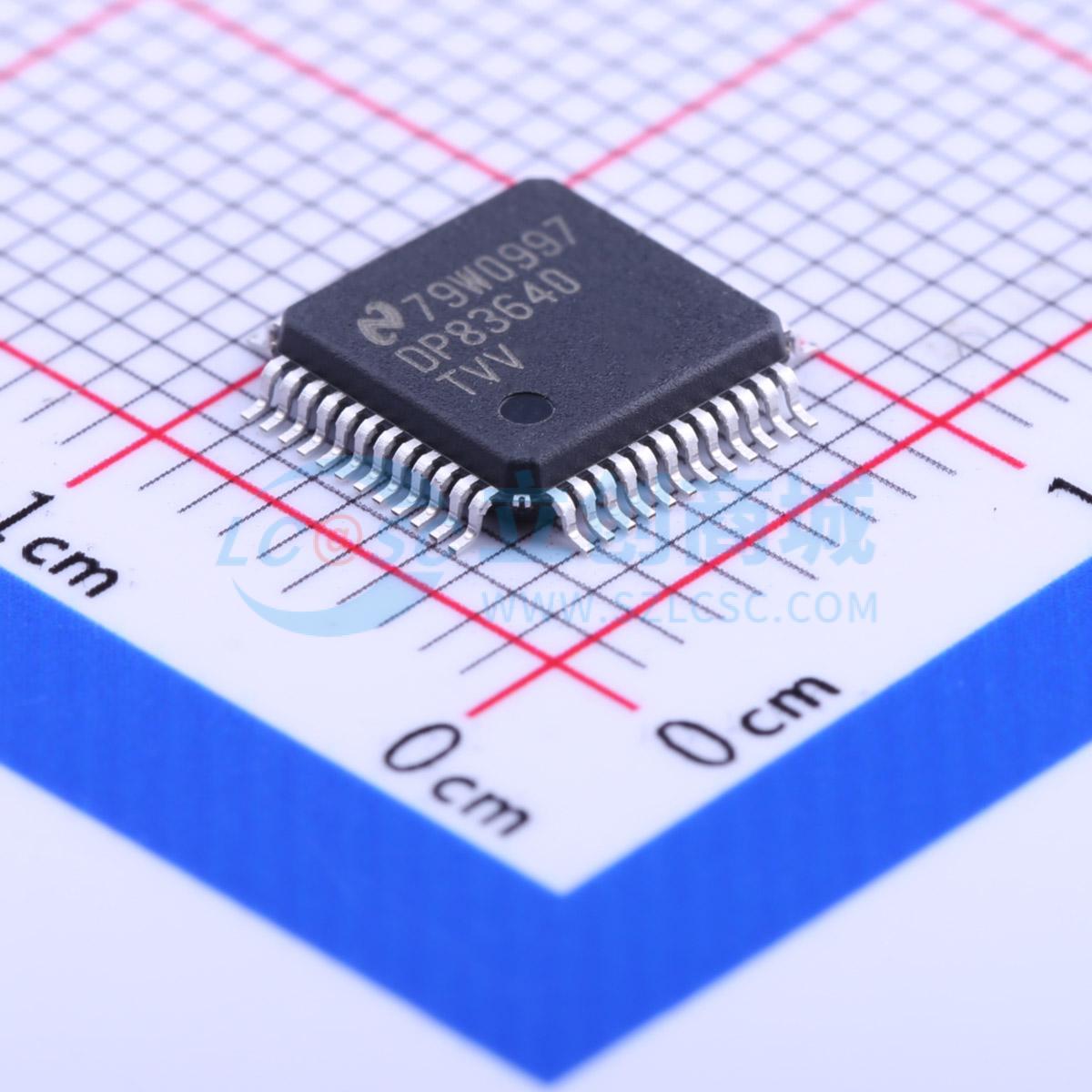

DP83640TVV/NOPB实物图
  • DP83640TVV/NOPB商品缩略图
  • DP83640TVV/NOPB商品缩略图
  • DP83640TVV/NOPB商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

DP83640TVV/NOPB

DP83640 精密PHYTER™-IEEE 1588精密时间协议收发器 停产

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
支持IEEE 1588 V1和V2，提供高精度时钟同步，支持10/100 Mbps以太网，具备低延迟和高ESD保护。
品牌名称
TI(德州仪器)
商品型号
DP83640TVV/NOPB
商品编号
C181506
商品封装
LQFP-48(7x7)​
包装方式
托盘
商品毛重
0.422克(g)

商品参数

属性参数值
商品目录以太网收发器
类型PHY收发器
端口数量1
MAC接口MII；RMII
以太网速率标准10BASE-T；100BASE-TX
属性参数值
数据速率10Mbit/s；100Mbit/s
工作电压3.3V；2.5V
工作温度-40℃~+85℃
功能特性支持光纤；可编程LED指示；电缆诊断；IEEE1588时间戳

商品概述

DP83640PrecisionPHYTER™设备基于IEEE1588标准，为实时工业连接提供了最高级别的精密时钟同步。DP83640具有确定性、低延迟特性，并允许选择微控制器而无需硬件定制。集成的1588功能使系统设计者能够灵活且精确地接近线缆时间戳。该设备支持的三个关键1588功能包括：

-用于时钟同步的数据包时间戳 -集成的IEEE1588同步时钟生成 -通过GPIO进行同步事件触发和时间戳

DP83640提供了德州仪器独有的创新诊断功能，包括在标准操作期间动态监控链路质量以预测故障。这些高级功能使系统设计者能够实现故障预测机制，以检测并警告链路状况恶化和变化。这款单端口快速以太网收发器可以支持铜缆和光纤介质。

商品特性

  • 基于TDR的电缆诊断和电缆长度检测
  • 10/100Mb/s数据包BIST（内置自检）
  • 在CAT5电缆上可无差错运行至150米
  • 支持双绞线（100BASE-TX和10BASE-T）和光纤（100BASE-FX）介质
  • 可通过硬件配置选项或寄存器访问配置端口介质
  • 自动协商功能，支持10Mb/s半双工、10Mb/s全双工、100Mb/s半双工、100Mb/s全双工
  • 能量检测模式，无电缆活动时保持低功耗
  • 链路诊断能力：链路电缆状态、链路质量监测、TDR电缆诊断
  • 支持极性反转检测、线序交换检测、100Mb电缆长度估计、相对链路伙伴的频率偏移、电缆信号质量估计

应用领域

  • 工厂自动化 – 以太网/IP – CIP 同步
  • 测试和测量 LXI 标准
  • 电信 – 基站实时网络
