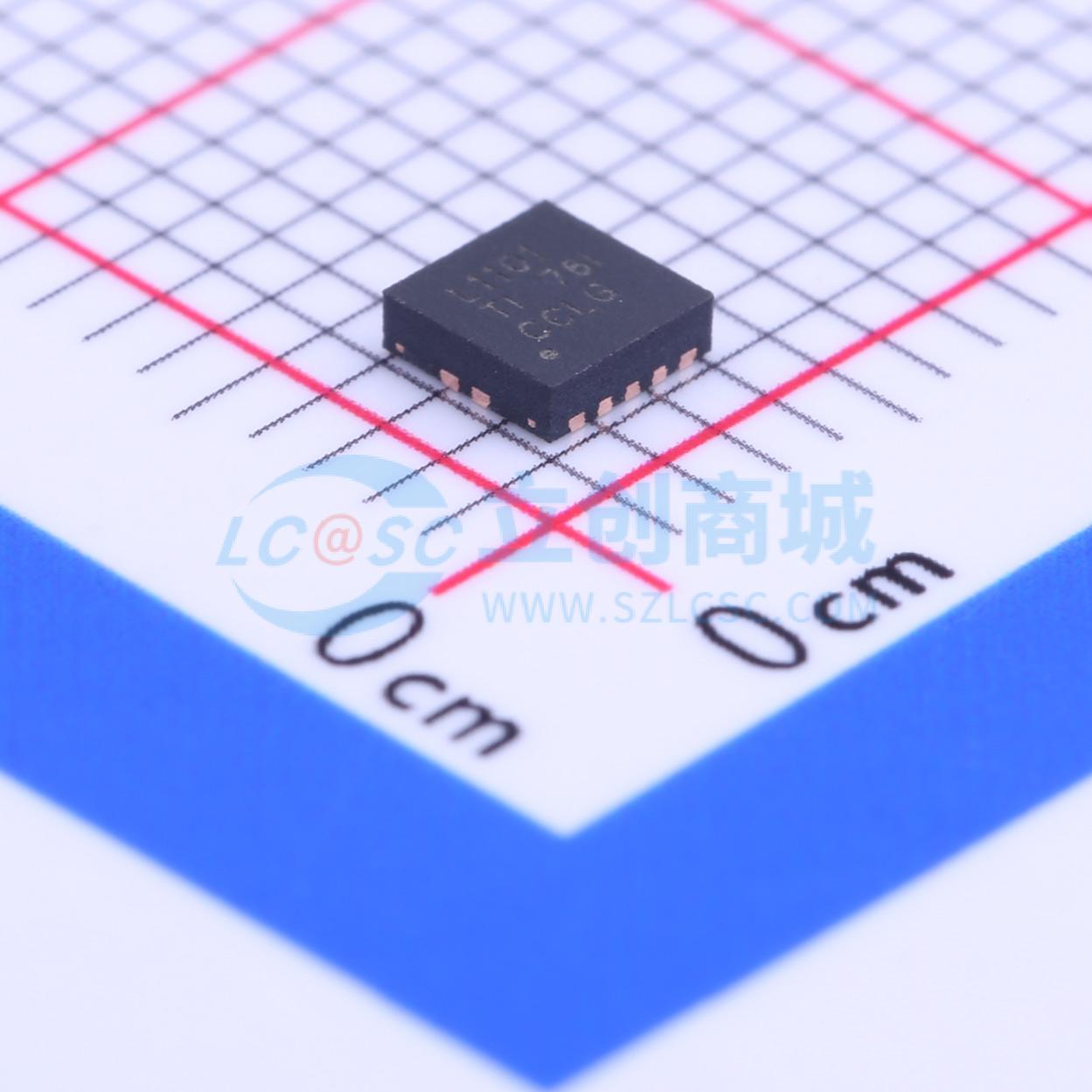

温馨提醒：图片仅供参考，商品以实物为准

LDC1101DRCT

SPI接口的电感数字转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LDC1101 用于高速应用的单通道、1.8V、24 位电感、16 位谐振器电阻、电感数字转换器
品牌名称: TI(德州仪器)
商品型号: LDC1101DRCT
商品编号: C181508
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

LDC1101是一款1.8V至3.3V、高分辨率电感数字转换器，可对位置、旋转或运动进行短距离、高速、无触点感测，即使存在污垢或灰尘也能够实现可靠、精确的测量，非常适合户外或严苛环境。 LDC1101特有双感应测量内核，可在执行>150 ksps的16位Rp和L测量的同时，进行分辨率高达24位的高分辨率L测量，采样速率可高达180ksps以上。LDC1101包含阀值比较功能，该功能可在器件运行时动态更新。电感感测技术可实现对线性/角位置、位移、运动、压缩、振动、金属成分以及市面上包括汽车、消费类、计算机、工业、医疗和通信应用在内的很多其他应用的高精度测量。电感感测技术能够以低于其他竞争对手解决方案的成本提供更为出色的性能和可靠性。 LDC1101在小型3mm×3mm 10引脚VSON封装内即可提供这些电感感测技术优势。微控制器可使用4引脚SPI轻松配置LDC1101。

商品特性

宽工作电压范围：1.8V至3.3V
传感器频率范围：500kHz至10MHz
Rp分辨率：16位
L分辨率：16/24位
180kSPS转换速率
阈值检测功能
Rp测量的器件间偏差为1%
电源电流：
- 关断模式下为1.4μA
- 休眠模式下为135μA
- 激活模式下为1.9mA（未连接传感器）
距离分辨率可达亚微米级
支持远程放置传感器，以便将LDC与恶劣环境隔离
可防水、油、污垢、灰尘等环境干扰
外部组件数极少
无磁体操作
工作温度范围：-40℃至125℃

应用领域

高速轮齿计数
高速事件计数
电机转速感测
家用电器、汽车和消费类应用中的旋钮和拨盘
家用电器、汽车和消费类应用中的人机界面(HMI)
按钮和键盘
电机控制
金属探测

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	专用传感器
	传感器类型	电感数字转换器
