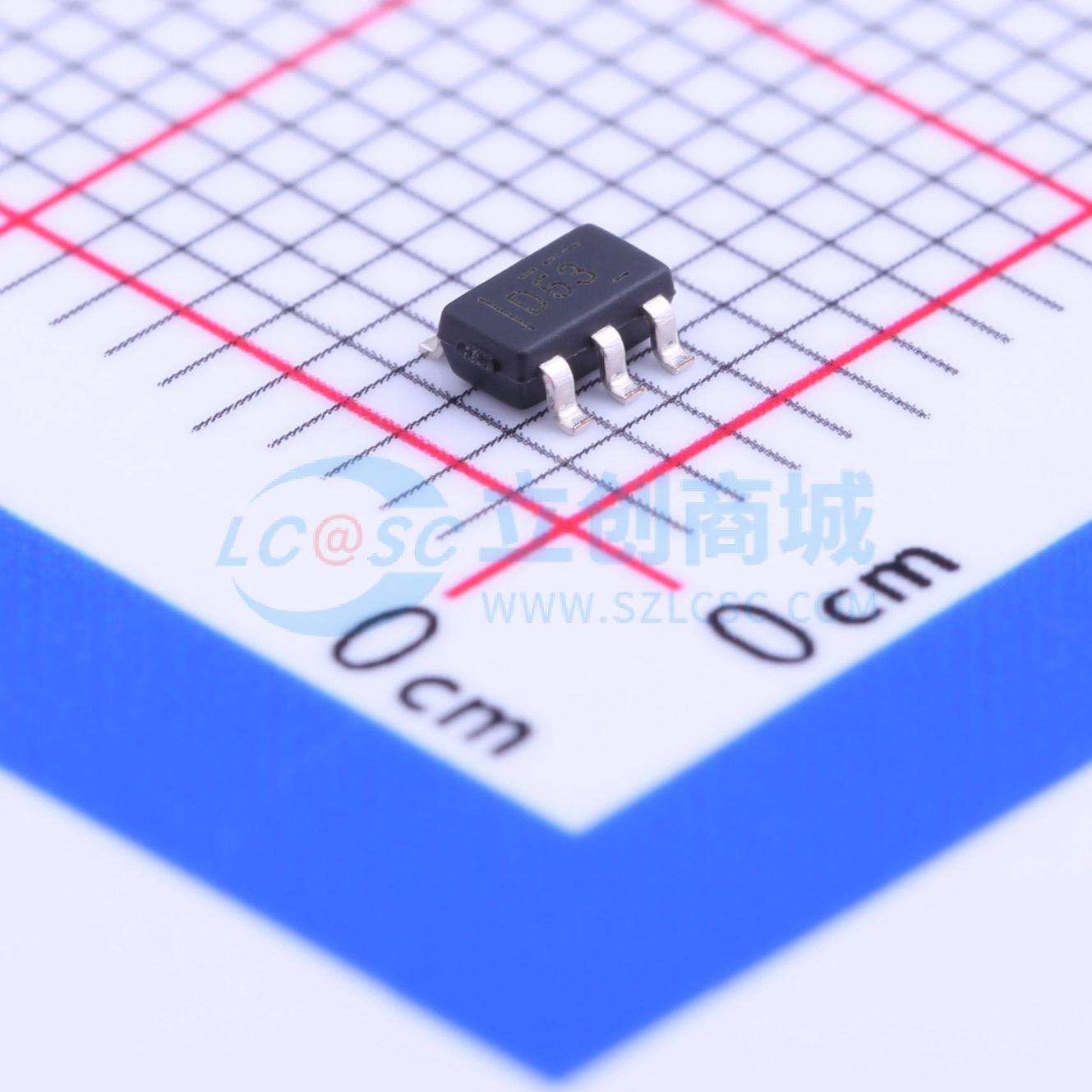

温馨提醒：图片仅供参考，商品以实物为准
OPA353NA/250
高速、单电源、轨到轨CMOS运算放大器，适用于驱动采样模数转换器、手机PA控制环路和视频处理等应用
- 描述
- OPA353 单通道、5.5V、44MHz、低噪声 (7nV/√Hz)、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA353NA/250
- 商品编号
- C181396
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 44MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 22V/us | |
| 输入偏置电流(Ib) | 0.5pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 5nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 86dB | |
| 静态电流(Iq) | 5.2mA | |
| 输出电流 | 80mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.7V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿 |
商品概述
OPA353系列是轨到轨CMOS运算放大器，针对低成本微型应用设计，针对低电压单电源工作进行优化。轨到轨输入输出、低噪声、高速工作的特性适配多种应用场景，单路、双路、四路版本规格一致，可为设计提供灵活性。该系列产品可在低至2.5V的单电源下工作，输入共模电压范围超出电源轨300mV，10kΩ负载下输出电压摆幅距电源轨仅10mV以内；双路和四路设计采用完全独立电路，可实现最低串扰，避免相互干扰。不同型号对应不同封装规格，额定工作温度范围为-40℃至+85℃，可在-55℃至+125℃范围内工作，电源电压范围为2.7V至5.5V。
商品特性
- 支持轨到轨输入
- 支持轨到轨输出，10kΩ负载下输出摆幅距电源轨在10mV以内
- 带宽为44MHz
- 压摆率为22V/μs
- 低噪声，噪声水平为5nV/√Hz
- 总谐波失真加噪声低，为0.0006%
- 单位增益稳定
- 采用微型封装，提供单路、双路、四路三种配置可选
- 单路OPA353提供5引脚SOT-23-5表面贴装、SO-8表面贴装两种封装
- 双路OPA2353提供MSOP-8表面贴装、SO-8表面贴装两种封装
- 四路OPA4353提供SSOP-16表面贴装、SO-14表面贴装两种封装
- 输入端子采用二极管钳位至电源轨
- 最大电源电压为5.5V
- 输入信号电压范围为(V-) - 0.3V 到 (V+) + 0.3V
- 输入最大允许电流为10mA
- 输出可承受连续短路
- 存储温度范围为-55℃到+125℃
- 最高结温为150℃
- 焊接时引线最高可承受300℃（10s）
应用领域
- 手机功率放大器控制环路
- 驱动模数转换器
- 视频处理
- 数据采集
- 过程控制
- 音频处理
- 通信
- 有源滤波器
- 测试设备
