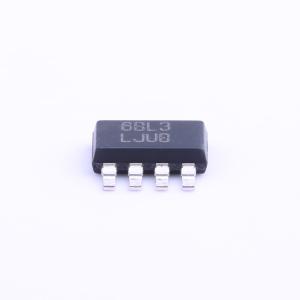

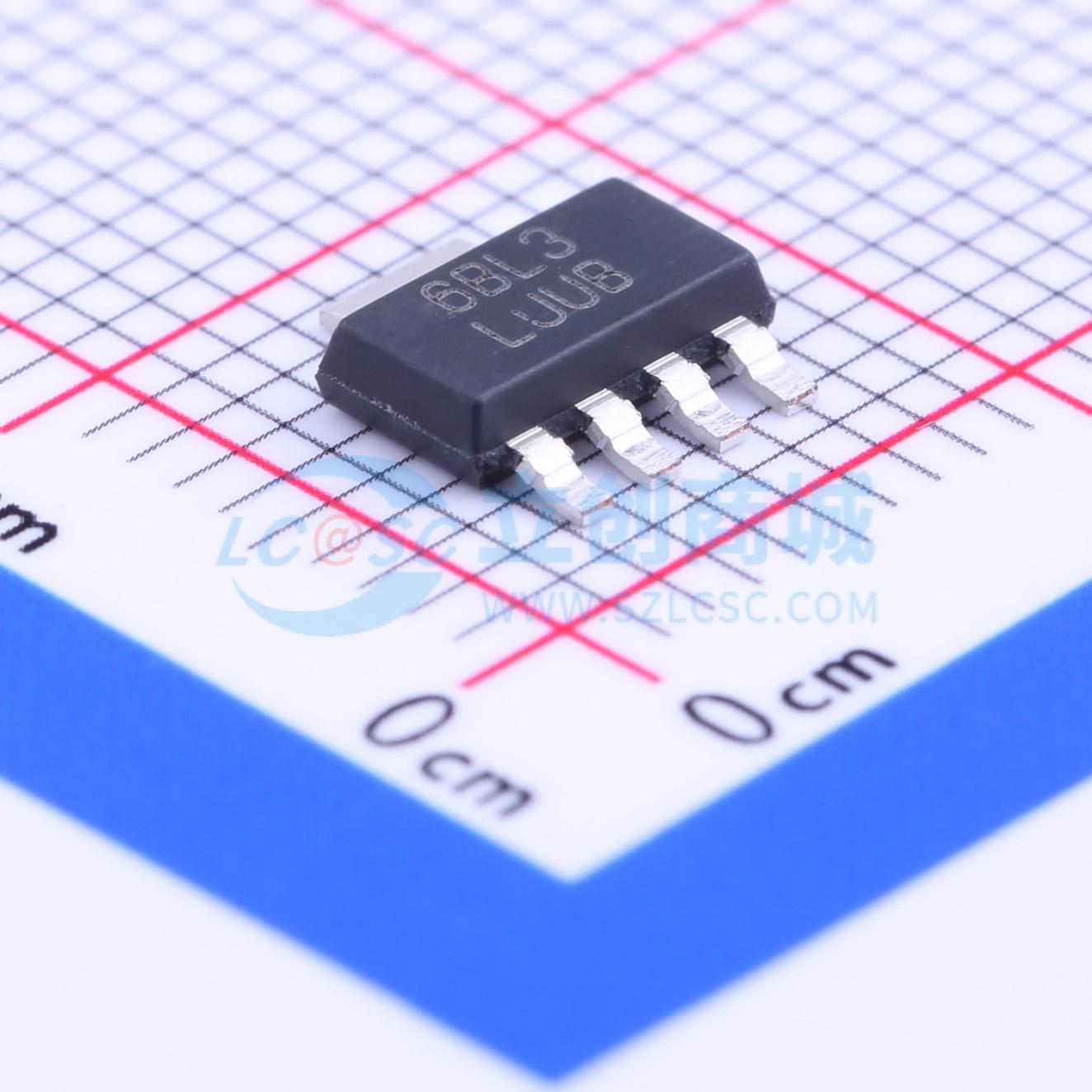

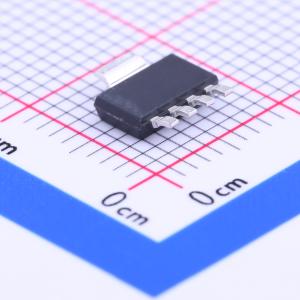

温馨提醒：图片仅供参考，商品以实物为准

LP38693MP-ADJ/NOPB

具有使能功能的 500mA、10V、可调节低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP38693-ADJ 具有使能功能的 500mA、10V、可调节低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LP38693MP-ADJ/NOPB
商品编号: C181420
商品封装: SOT-223-5
包装方式: 编带
商品毛重: 0.222克(g)

商品参数

商品概述

LP3869x-ADJ低压差CMOS线性稳压器提供2%精度的参考电压，在负载电流为500 mA、输出电压Vout = 5 V时，压差极低，仅为250 mV，并且使用超低等效串联电阻（ESR）陶瓷输出电容时具有出色的交流性能。 WSON和SOT223封装的低热阻特性，使其即使在高环境温度环境下也能充分发挥工作电流。采用PMOS功率晶体管意味着无需直流基极驱动电流来偏置，因此无论负载电流、输入电压或工作温度如何，接地引脚电流都能保持在100 μA以下。

商品特性

宽输入电压范围：2.7 V至10 V
所有WSON选项均符合AEC-Q100 1级标准
输出电压范围：1.25 V至9 V
调节（ADJ）引脚电压精度为2%（25°C）
低压差：500 mA时为250 mV（典型值，输出5 V）
精密（微调）带隙基准
确保在-40°C至+125°C范围内的规格
关断状态静态电流为1 μA
热过载保护
折返式限流
满载时接地（GND）引脚电流：55 μA（典型值）
使能（EN）引脚（LP38693-ADJ）

应用领域

硬盘驱动器
笔记本电脑
电池供电设备
便携式仪器

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	10V
	输出电压	1.25V~9V
	输出电流	500mA
	电源纹波抑制比(PSRR)	55dB@(120Hz)
	压差	250mV@(500mA)

	属性	参数值
	静态电流(Iq)	55uA
	噪声	0.7uVrms
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
