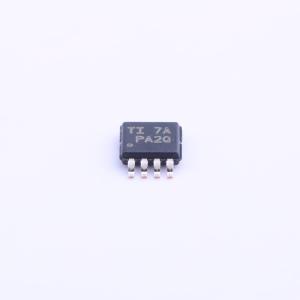

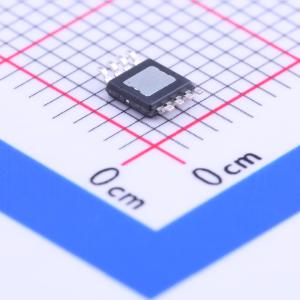

TPS7A6633QDGNRQ1

具有电源正常指示功能的汽车类 150mA、电池供电运行 (40V)、低 IQ、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS7A66-Q1 高电压超低 I(q) 低压降 (LDO) 稳压器
品牌名称: TI(德州仪器)
商品型号: TPS7A6633QDGNRQ1
商品编号: C181471
商品封装: MSOP-8-EP
包装方式: 编带
商品毛重: 0.188克(g)

商品参数

	属性	参数值
	压差	300mV@(150mA)
	静态电流(Iq)	12uA
	特性	短路保护；PG脚；过流保护；带使能；过热保护；欠压锁定
	工作温度	-40℃~+150℃@(Tj)
	输出极性	正极
	输出通道数	1

商品概述

TPS7A66-Q1和TPS7A69-Q1是低压差线性稳压器，设计用于最高40V的输入电压（Vin）操作。在无负载情况下，它们的静态电流仅为12μA，非常适合待机微处理器控制单元系统，尤其适用于汽车应用。这些器件具有集成的短路和过流保护功能。器件在上电时实现复位延迟，以指示输出电压稳定且处于稳压状态。用户可以使用外部电容器对该延迟进行编程。低电压跟踪功能允许使用更小的输入电容器，并且在冷启动条件下可能无需使用升压转换器。这些器件的工作温度范围为 -40°C至125°C。TPS7A6650EDGNRQ1器件符合AEC-Q100 0级标准，工作温度范围为 -40°C至150°C。这些特性使这些器件非常适合各种汽车应用中的电源。

商品特性

符合汽车应用要求
符合AEC-Q100测试指南，具体如下：
- 器件温度等级1
- 器件温度等级0（仅适用于TPS7A6650EDGNRQ1）
- 器件人体模型（HBM）静电放电分类等级H2
- 器件带电器件模型（CDM）静电放电分类等级C4
器件结温范围： -40°C至 +150°C
4V至40V宽输入电压范围，可承受最高45V的瞬态电压
输出电流：150mA
低静态电流I(q)：
- 当使能（EN）引脚为低电平时（关断模式）为2μA
- 轻载时典型值为12μA
低等效串联电阻（ESR）陶瓷输出稳定电容器（2.2μF - 100μF）
150mA时的压差电压为300mV（典型值，Vin = 4V）
固定输出电压（3.3V和5V）和可调输出电压（1.5V至5V）（仅TPS7A66-Q1可调）
低输入电压跟踪
集成上电复位功能：
- 可编程复位脉冲延迟
- 开漏复位输出
集成故障保护功能：
- 热关断
- 短路保护
输入电压检测比较器（仅适用于TPS7A69-Q1）
封装形式：
- TPS7A69-Q1采用8引脚小外形集成电路（SOIC-D）封装
- TPS7A6601-Q1采用8引脚高压超薄小外形封装（HVSSOP-DGN）
- 硬件使能选项

应用领域

具有睡眠模式的信息娱乐系统
车身控制模块
常通电池应用
网关应用
远程无钥匙进入系统
防盗系统

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	40V
	输出电压	3.3V
	输出电流	150mA
	电源纹波抑制比(PSRR)	60dB@(100Hz)；40dB@(100kHz)
