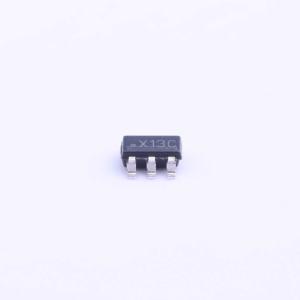

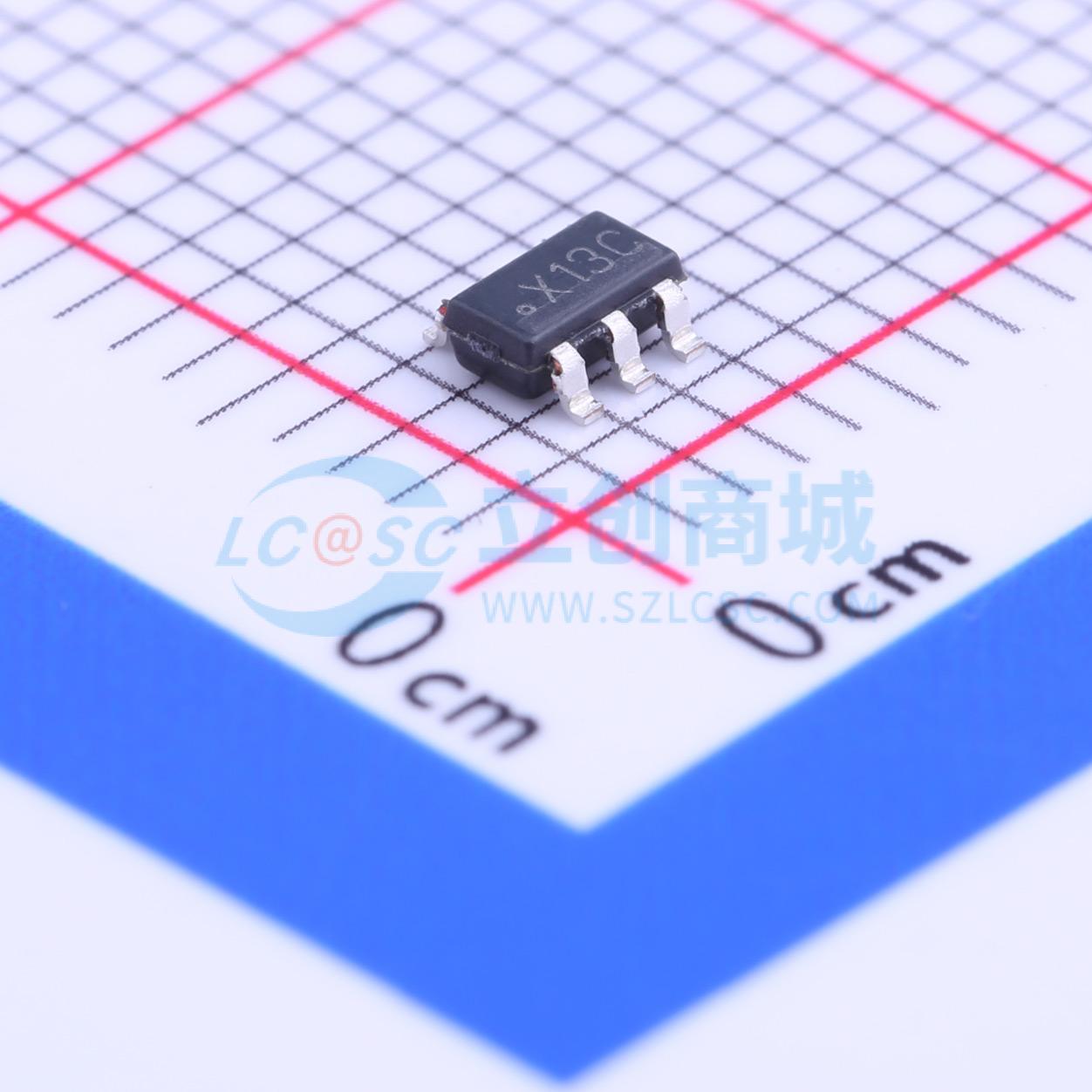

温馨提醒：图片仅供参考，商品以实物为准
ADC121S051CIMF/NOPB
单通道、200至500 ksps、12bit ADC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ADC121S051 单通道、200 至 500 ksps、12 位 A/D 转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADC121S051CIMF/NOPB
- 商品编号
- C181485
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 12 | |
| 采样率 | 200kHz | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 否 | |
| 积分非线性 | 0.45LSB | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 72dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 25kHz~20MHz | |
| 基准电压源 | 外置 | |
| 可变增益 | 不支持 | |
| ADC架构 | SAR | |
| 静态电流 | 500nA | |
| 功能特性 | - | |
| 微分非线性 | - |
商品概述
ADC121S051是低功耗单通道CMOS 12位模数转换器，带有高速串行接口，性能参数在200 ksps~500 ksps的采样率范围内全部标定。该转换器基于逐次逼近寄存器架构，内置跟踪保持电路，输出串行数据为纯二进制，可保证在−40℃~+85℃的工业温度范围内正常工作。
商品特性
- 性能参数可覆盖全采样率范围标定
- 提供6引脚WSON和SOT-23两种封装
- 支持可变电源管理
- 单电源供电，供电电压范围为2.7V~5.25V
- 兼容SPI、QSPI、MICROWIRE、DSP标准接口
- 微分非线性典型值为+0.5/-0.25 LSB
- 积分非线性典型值为+0.45/-0.40 LSB
- 信噪比典型值为72.0 dB
- 3.6V供电时典型功耗为1.7 mW，5.25V供电时典型功耗为8.7 mW
- 掉电模式可将功耗降至2.6 μW（5.25V供电时）
- 内置有限ESD保护
应用领域
- 便携式系统
- 远程数据采集
- 仪器仪表与控制系统
