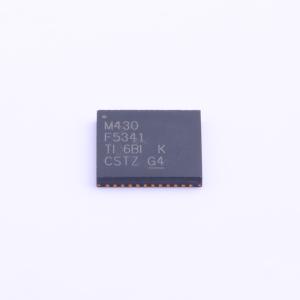

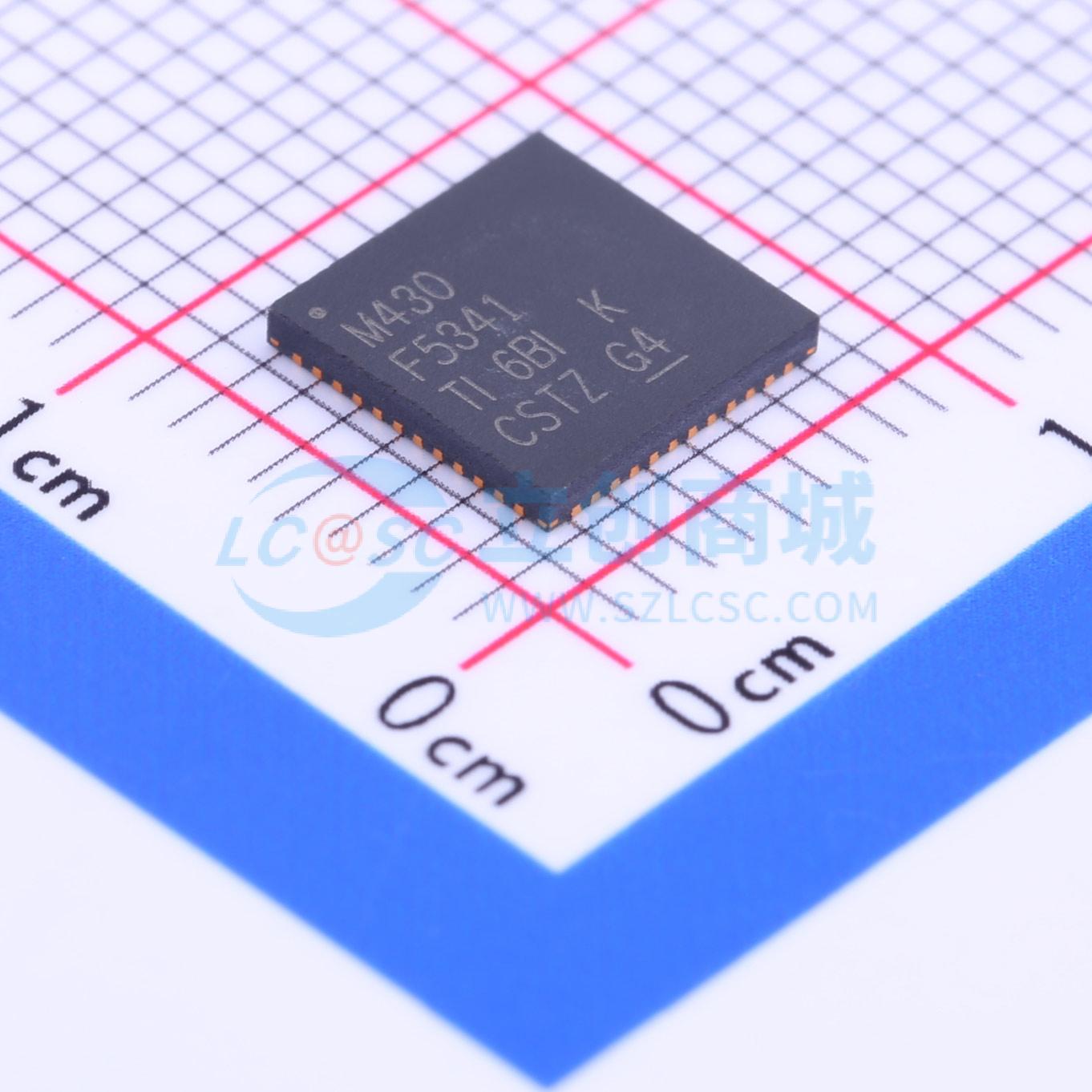

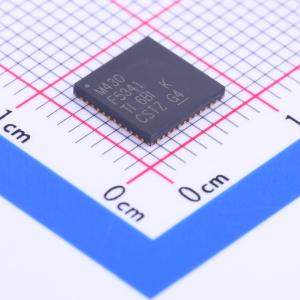

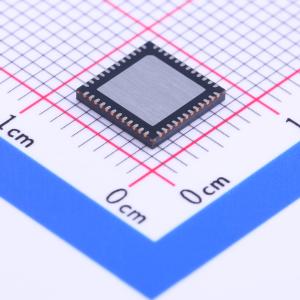

MSP430F5341IRGZT

德州仪器的MSP430系列超低功耗微控制器包含多个设备，这些设备具有针对不同应用的不同外设组合。该架构结合了多种低功耗模式，优化以实现便携式测量应用中的延长电池寿命。该设备具有强大的16位RISC CPU、16位寄存器和常数发生器，有助于实现最大代码效率。数字控制振荡器（DCO）允许设备从低功耗模式唤醒到活动模式的时间为3.5 μs（典型值）。

MSP430F534x微控制器配置包括四个16位定时器、高性能12位模数转换器（ADC）、两个通用串行通信接口（USCI）、硬件乘法器、DMA、带报警功能的实时时钟模块以及38个I/O引脚。

典型应用包括模拟和数字传感器系统、数据记录仪以及各种通用应用。

• 低供电电压范围：3.6 V 至 1.8 V
• 超低功耗
  • 活动模式（AM）：所有系统时钟激活
    • 8 MHz、3 V 时，Flash 程序执行电流为 290 μA/MHz（典型值）
    • 8 MHz、3 V 时，RAM 程序执行电流为 150 μA/MHz（典型值）
  • 待机模式（LPM3）：
    • 实时时钟、晶振、看门狗和电源监控器运行，全 RAM 保持，快速唤醒：2.2 V 时 1.9 μA，3 V 时 2.1 μA（典型值）
    • 低功耗振荡器（VLO）、通用计数器、看门狗和电源监控器运行，全 RAM 保持，快速唤醒：3 V 时 1.4 μA（典型值）
  • 关闭模式（LPM4）：全 RAM 保持，电源监控器运行，快速唤醒：3 V 时 1.1 μA（典型值）
  • 停机模式（LPM4.5）：3 V 时 0.18 μA（典型值）
• 从待机模式唤醒时间为 3.5 μs（典型值）
• 16 位 RISC 架构，扩展存储器，最高 25 MHz 系统时钟
• 灵活的电源管理系统
  • 完全集成的 LDO，可编程调节核心供电电压
  • 供电电压监控、监视和掉电检测
• 统一时钟系统
  • FLL 控制环路用于频率稳定
  • 低功耗低频内部时钟源（VLO）
  • 低频校准内部参考源（REFO）
  • 32 kHz 看门狗晶振（XT1）
  • 高频晶振，最高 32 MHz（XT2）
• 16 位定时器 TA0，Timer_A 带五个捕获/比较寄存器
• 16 位定时器 TA1，Timer_A 带三个捕获/比较寄存器
• 16 位定时器 TA2，Timer_A 带三个捕获/比较寄存器
• 16 位定时器 TB0，Timer_B 带七个捕获/比较影子寄存器
• 两个通用串行通信接口（USCI）
  • USCI_A0 和 USCI_A1 支持：
    • 增强型 UART 支持自动波特率检测
    • IrDA 编码器和解码器
    • 同步 SPI
  • USCI_B0 和 USCI_B1 支持：
    • I2C
    • 同步 SPI
• 12 位模数转换器（ADC），带内部参考、采样保持和自动扫描功能
• 比较器
• 硬件乘法器支持 32 位运算
• 串行在线编程，无需外部编程电压
• 三通道内部 DMA
• 基本定时器，带实时时钟功能

• 模拟传感器系统
• 数字传感器系统
• 数据记录仪
• 通用应用
