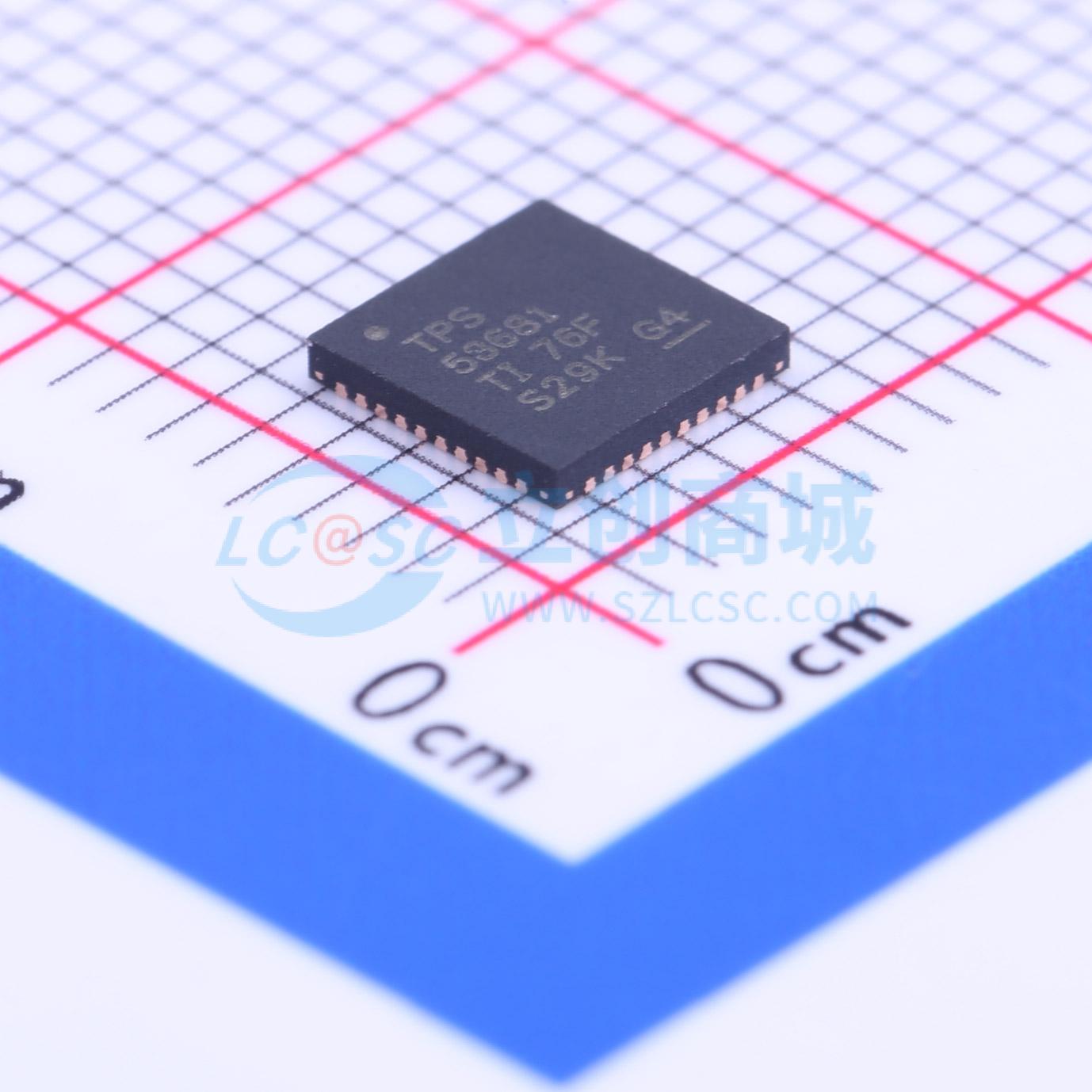

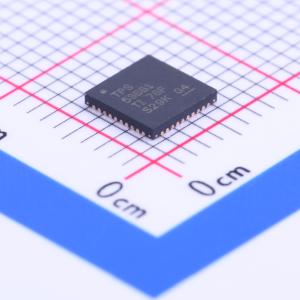

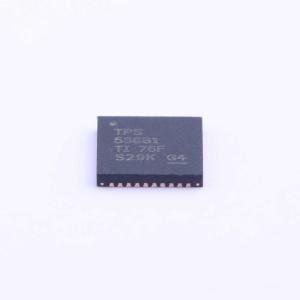

温馨提醒：图片仅供参考，商品以实物为准

TPS53681RSBT

带非易失性存储器（NVM）和PMBus的双通道（6相 + 2相）或（5相 + 3相）D-CAP+降压多相控制器

SMT扩展库PCB免费打样

描述: TPS53681 具有 PMBus 和 NVM 的双通道 6+2/5+3 D-CAP+TM 多相降压控制器
品牌名称: TI(德州仪器)
商品型号: TPS53681RSBT
商品编号: C181498
商品封装: QFN-40-EP(5x5)
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

商品概述

TPS53681是一款双通道多相降压控制器，内置非易失性存储器（NVM）和PMBus™接口，并且与德州仪器（TI）的NexFET™功率级完全兼容。诸如具备下冲抑制（USR）功能的D-CAP+TM架构等先进控制特性，可实现快速瞬态响应、低输出电容和高效率。该器件还提供新颖的相位交错策略和动态相位切换功能，以提高不同负载下的效率。该器件支持具有可调压摆率的快速动态电压转换。此外，该器件支持PMBus通信接口，可向系统报告电压、电流、功率、温度和故障状态等遥测信息。所有可编程参数均可通过PMBus接口进行配置，并可存储在NVM中作为新的默认值，以减少外部元件数量。 TPS53681器件采用热增强型40引脚QFN封装，工作温度范围为-40℃至125℃。

商品特性

转换输入电压范围：4.5 V至17 V
8位DAC，双通道可选5 mV或10 mV分辨率，输出范围为0.25 V至1.52 V或0.5 V至2.8125 V
相位配置 – 最大（6相 + 2相）或（5相 + 3相） – 最小（1相 + 1相）无驱动器配置，可通过PMBus接口实现高效高频开关动态输出电压转换，并具备可编程压摆率
具备闭环频率控制的频率选择：300 kHz至1 MHz
可编程内部环路补偿，可通过非易失性存储器（NVM）进行配置，减少外部元件数量
各相电流校准和报告
动态相位切换，具备可编程电流阈值，可优化轻载和重载时的效率
快速相位添加，用于下冲抑制（USR）
与TI NextFET™功率级完全兼容，适用于高密度解决方案
精确、可调的电压定位
专利AutoBalance™相位平衡
可选的16级每相电流限制
PMBus™系统接口，用于电压、电流、功率、温度和故障状态的遥测
低静态电流
5 mm×5 mm、40引脚QFN PowerPad™封装

应用领域

需要双电源轨的ASIC
高性能处理器电源
网络处理器电源（博通、瞻博网络）
大电流FPGA电源（英特尔、赛灵思）
高性能ARM处理器电源

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~17V
	输出电压	250mV~2.8125V
	开关频率	300kHz~1MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	2
	拓扑结构	降压式
	开关管(内置/外置)	外置
	输出类型	固定
