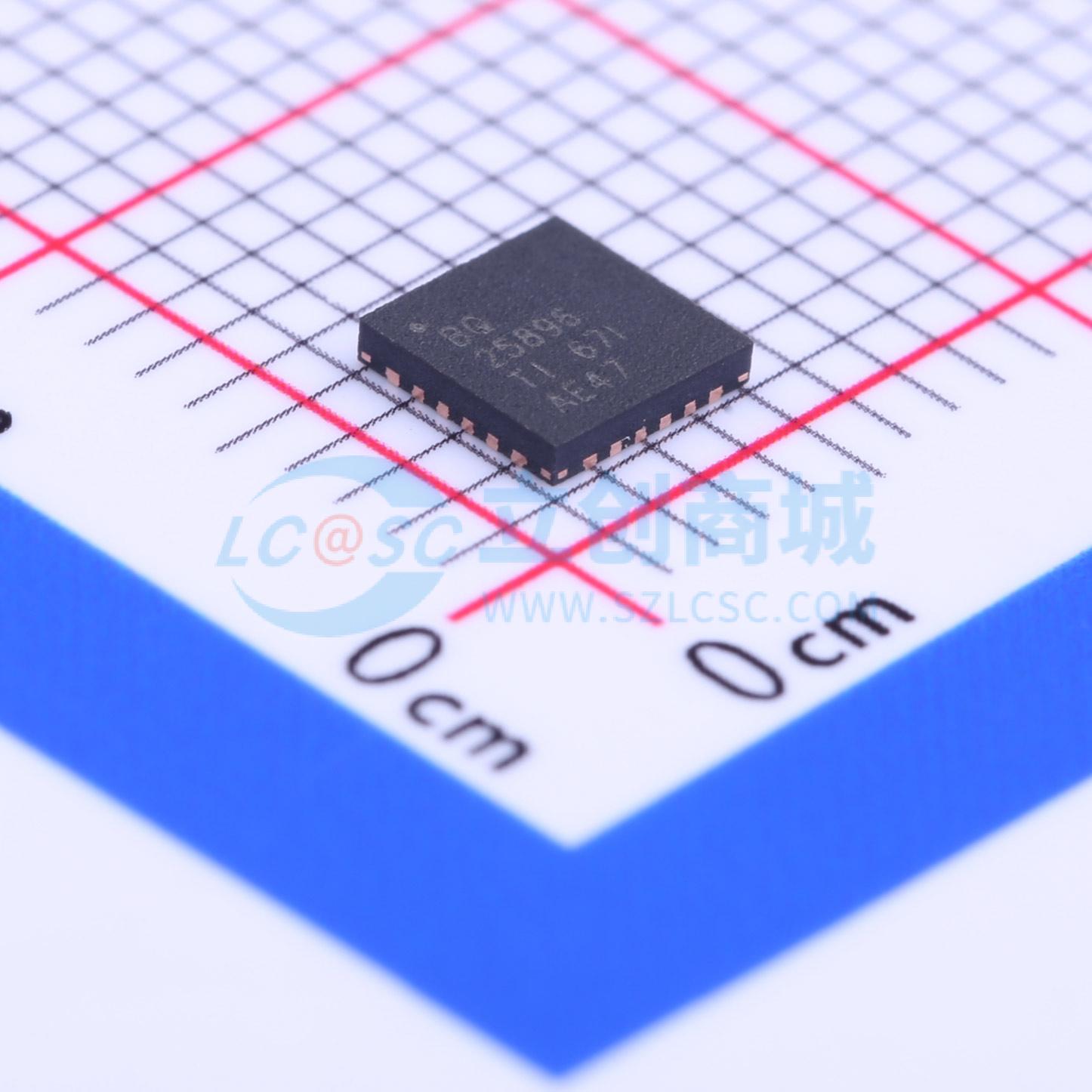

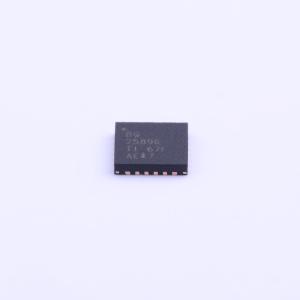

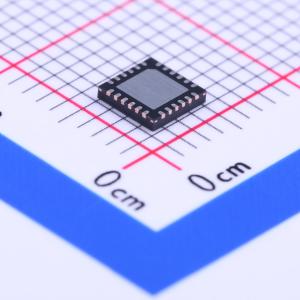

BQ25896RTWR
具备MaxCharge技术的I²C控制单节3A快速充电器，适用于高输入电压和可调电压USB即插即用升压模式
- 描述
- BQ25896 具有电源路径和 PSEL 的 I2C 单节 3A 降压电池充电器
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ25896RTWR
- 商品编号
- C181475
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.131克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 3.9V~14V | |
| 最大充电电流 | 3A | |
| 充电饱和电压 | 4.208V | |
| 电池类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 12uA | |
| 接口类型 | I2C |
商品概述
bq25896是一款高度集成的3A开关模式电池充电管理和系统电源路径管理器件，适用于单节锂离子和锂聚合物电池。该器件支持高输入电压快速充电。低阻抗电源路径可优化开关模式的运行效率，减少电池充电时间，并在放电阶段延长电池使用寿命。具备充电和系统设置功能的I²C串行接口，使该器件成为真正灵活的解决方案。 它具备支持高输入电压快速充电的特性，适用于各种智能手机、平板电脑和便携式设备。其低阻抗电源路径可优化开关模式的运行效率，减少电池充电时间，并在放电阶段延长电池使用寿命。它还集成了输入电流优化器（ICO）和电阻补偿（IRCOMP），以向电池提供最大充电功率。该解决方案高度集成，在系统和电池之间集成了输入反向阻断FET（RBFET，Q1）、高端开关FET（HSFET，Q2）、低端开关FET（LSFET，Q3）和电池FET（BATFET，Q4）。它还集成了用于高端栅极驱动的自举二极管和电池监测器，简化了系统设计。 该器件支持多种输入源，并采用系统中检测电路（如USB PHY设备）的检测结果。输入电流和电压调节选择与USB 2.0和USB 3.0电源规格兼容。此外，输入电流优化器（ICO）支持在不过载的情况下检测输入源的最大功率点。该器件还通过在VBUS上提供5V（可调范围4.5V - 5.5V）电压、最高2A的限流，满足USB即插即用（OTG）操作的功率额定规格。 电源路径管理将系统电压调节至略高于电池电压，但不低于3.5V的最低系统电压（可编程）。有了这一特性，即使电池完全耗尽或被移除，系统仍能维持运行。当达到输入电流限制或电压限制时，电源路径管理会自动将充电电流降至零。随着系统负载持续增加，电源路径会对电池进行放电，直至满足系统的功率需求。这种补充模式操作可防止输入源过载。 该器件无需软件控制即可启动并完成充电周期。它会自动检测电池电压，并分三个阶段对电池进行充电：预调节、恒流和恒压。在充电周期结束时，当恒压阶段的充电电流低于预设限制时，充电器会自动停止充电。当充满电的电池电压降至再充电阈值以下时，充电器会自动启动另一个充电周期。
商品特性
- 高效3A、1.5MHz开关模式降压充电
- 在2A充电电流下充电效率达92.5%，在3A充电电流下充电效率达90.5%，针对高电压输入（9V/12V）进行优化
- 轻载运行时采用低功耗PFM模式
- USB即插即用（OTG），输出电压可调范围为4.5V至5.5V
- 可选500kHz / 1.5MHz升压转换器，输出电流最高可达2A
- 在1A输出、5V电压下升压效率达93%
- 精确的打嗝模式过流保护
- 支持低至2.5V的电池
- 支持仅PWM或PFM/PWM控制，以提高轻载效率
- 单输入，支持USB输入和可调高压适配器
- 支持3.9V至14V的输入电压范围
- 输入电流限制（100mA至3.25A，分辨率为50mA），支持USB2.0、USB3.0标准和高压适配器
- 通过最高14V的输入电压限制实现最大功率跟踪，适用于多种适配器
- ±0.5%的充电电压调节精度
- ±5%的充电电流调节精度
- ±7.5%的输入电流调节精度
- 电池温度感应，用于充电和升压模式的热调节和热关断
应用领域
- 智能手机
- 平板电脑
- 便携式互联网设备
