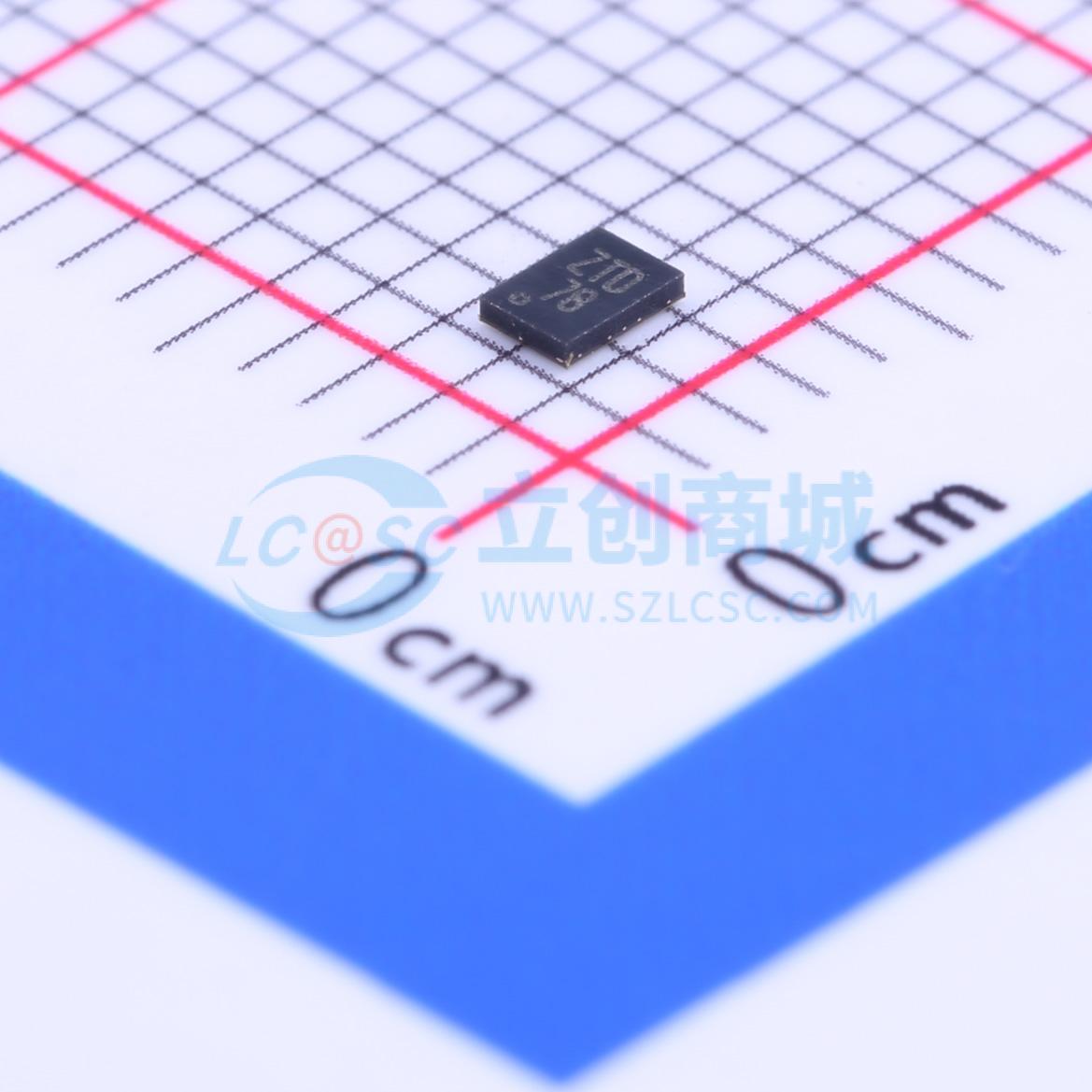

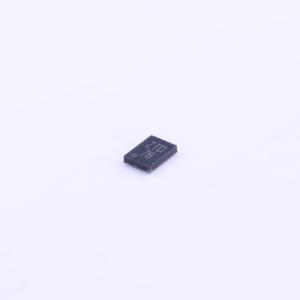

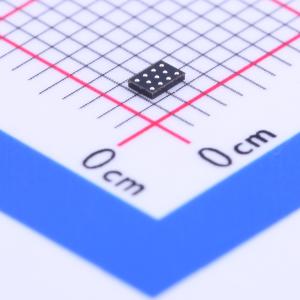

温馨提醒：图片仅供参考，商品以实物为准
SN74AVC4T234ZSUR
SN74AVC4T234ZSUR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AVC4T234 具有可配置电压转换的 4 位双电源总线收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AVC4T234ZSUR
- 商品编号
- C181482
- 商品封装
- UCSP-11
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 单向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | - | |
| 工作电压(VCCA) | 900mV~3.6V | |
| 工作电压(VCCB) | 900mV~3.6V | |
| 元件数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 4 | |
| 输出类型 | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 断电保护；输出使能高阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
这款 4 位同相总线收发器采用两个独立的可配置电源轨来实现 B 端口输入和 A 端口输出之间的异步通信。A 端口旨在跟踪 VCCA，而 B 端口旨在跟踪 VCCB。VCCA 和 VCCB 均可配置为 0.9 V 至 3.6 V 范围内的值。SN74AVC4T234 解决方案可确保在整个 0.9V 至 3.6V 的 VCC 范围内实现极低的静态和动态功耗，满足电池供电型便携式应用的低功耗需求，从而延长电池的使用寿命。该产品还可以保持出色的信号完整性。该器件完全符合使用 Ioff 的部分断电应用的规范要求。Ioff 电路禁用输出，从而可防止其断电时破坏性电流从该器件回流。VCC 隔离特性可确保只要有任何一个 VCC 输入接地 (GND)，则 A 侧端口处于高阻抗状态。
商品特性
- 0.9V 至 3.6V 的宽工作 VCC 范围
- 3.6V 耐压 I/O 支持混合模式的信号操作
- 电压为 3.3 V 时，tpd 最大值为 3.7 ns，平衡传播延迟: tPLH = tPHL
- 低静态功耗，最大 ICC 为 5 μA
- 如果任一 VCC 变为 0V，则会禁用输出
- 电压为 1.8 V 时，输出驱动为 ±3 mA
- A 侧输出端有 26Ω 串联电阻
- Ioff 支持局部断电模式运行
- 输入迟滞可在输入端实现缓慢的输入转换和更好的开关噪声抗扰度
- 支持不同电压转换下的最大数据速率:380Mbps (1.8V至3.3V转换)；200Mbps（小于1.8V至3.3V转换）；200Mbps (转换至 2.5 V 或 1.8 V)；150Mbps（转换至 1.5 V）；100Mbps (转换至 1.2 V)
- 闩锁性能超过 100 mA，符合 JESD 78 II 类规范的要求
- ESD 保护性能超过 JESD 22 规范要求，满足2000V 人体放电模型 (A114-A)、500V 充电器件模型 (C101)
应用领域
- 个人电子产品
- 工业
- 企业
- 电信
