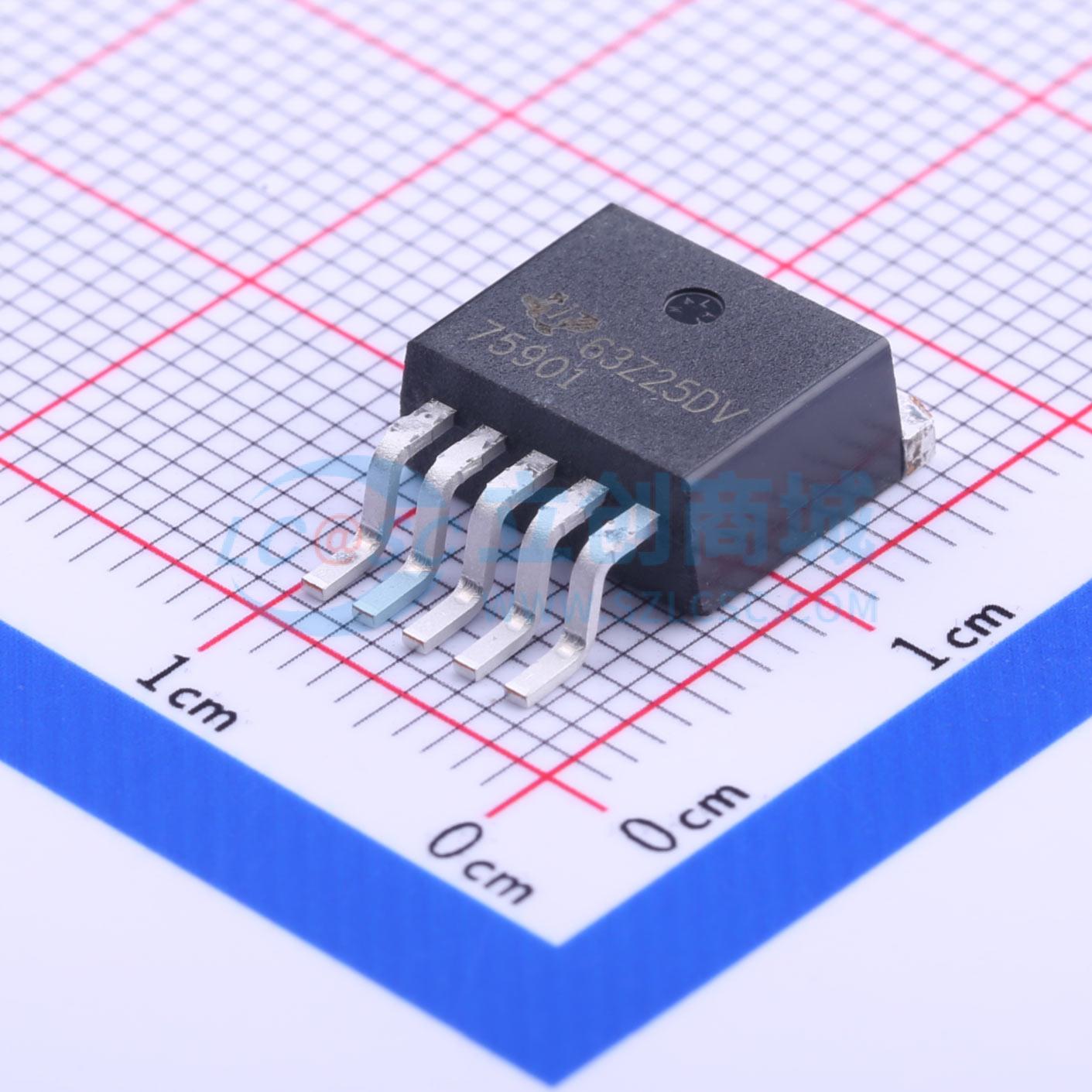

TPS75901KTTR实物图

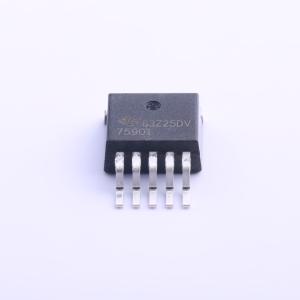

  • TPS75901KTTR商品缩略图

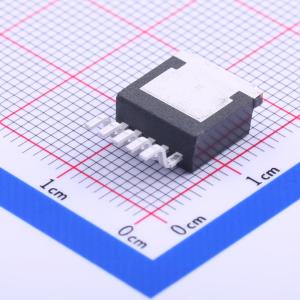

  • TPS75901KTTR商品缩略图
  • TPS75901KTTR商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

TPS75901KTTR

1.22V~5V 7.5A 5.5V

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
TPS759 具有电源正常指示功能的快速瞬态响应 7.5A 低压降稳压器
品牌名称
TI(德州仪器)
商品型号
TPS75901KTTR
商品编号
C181484
商品封装
TO-263-5​
包装方式
编带
商品毛重
2.41克(g)

商品参数

属性参数值
商品目录线性稳压器(LDO)
输出极性正极
工作电压5.5V
输出电压1.22V~5V
输出电流7.5A
电源纹波抑制比(PSRR)58dB@(100Hz)
压差-
属性参数值
静态电流(Iq)125uA
噪声-
功能特性热关断；工作状态指示；使能控制；输入欠压保护；过流保护
工作温度-40℃~+125℃@(Tj)
输出类型可调
输出通道数1

商品概述

TPS759xx系列是7.5A低压降线性稳压器，包含四个固定电压输出稳压器和一个可调电压输出稳压器，固定输出版本集成电源良好状态输出，可提供最高7.5A的输出电流，可实现3.3V至2.5V转换，针对大负载电流变化设计了快速瞬态响应，可延长电池供电系统的使用寿命

商品特性

  • 最大输出电流为7.5A
  • 提供1.5V、1.8V、2.5V、3.3V四种固定输出版本，以及输出电压范围1.22V~5V的可调输出版本
  • 仅固定输出版本提供开漏电源良好状态输出
  • TPS75933在7.5A输出电流下典型压降为400mV
  • 全负载下典型静态电流为125μA，器件禁用时静态电流低于10μA，关断状态下结温25℃时静态电流低于1μA
  • 具备快速瞬态响应特性
  • 固定输出版本在规定条件下输出电压公差为3%，全线路、负载、温度范围内最大输出电压公差为3%
  • 提供5引脚TO-220和TO-263表面贴装两种封装
  • 具备热关断保护功能
  • PMOS导通元件为电压驱动器件，静态电流低且不随输出负载变化，在1mA~7.5A全输出电流范围内典型静态电流保持125μA
  • 低电平信号输入EN引脚时器件使能，TTL高电平信号输入EN引脚时器件关断进入睡眠模式
  • 电源良好引脚为低电平有效开漏输出，输出电压达到额定值约91%时进入低阻抗状态，输出电压低于额定值91%时进入高阻抗状态，需要外接上拉电阻
  • 可调输出版本通过外部电阻分压器编程输出电压，欲得到1.22V最小输出电压可直接将反馈引脚连接到输出端
  • 带隙电压典型值为1.22V

应用领域

  • 电池供电系统
  • 电压转换电路
  • 需要上电复位功能的电路
  • 需要低电池电量指示的电路
