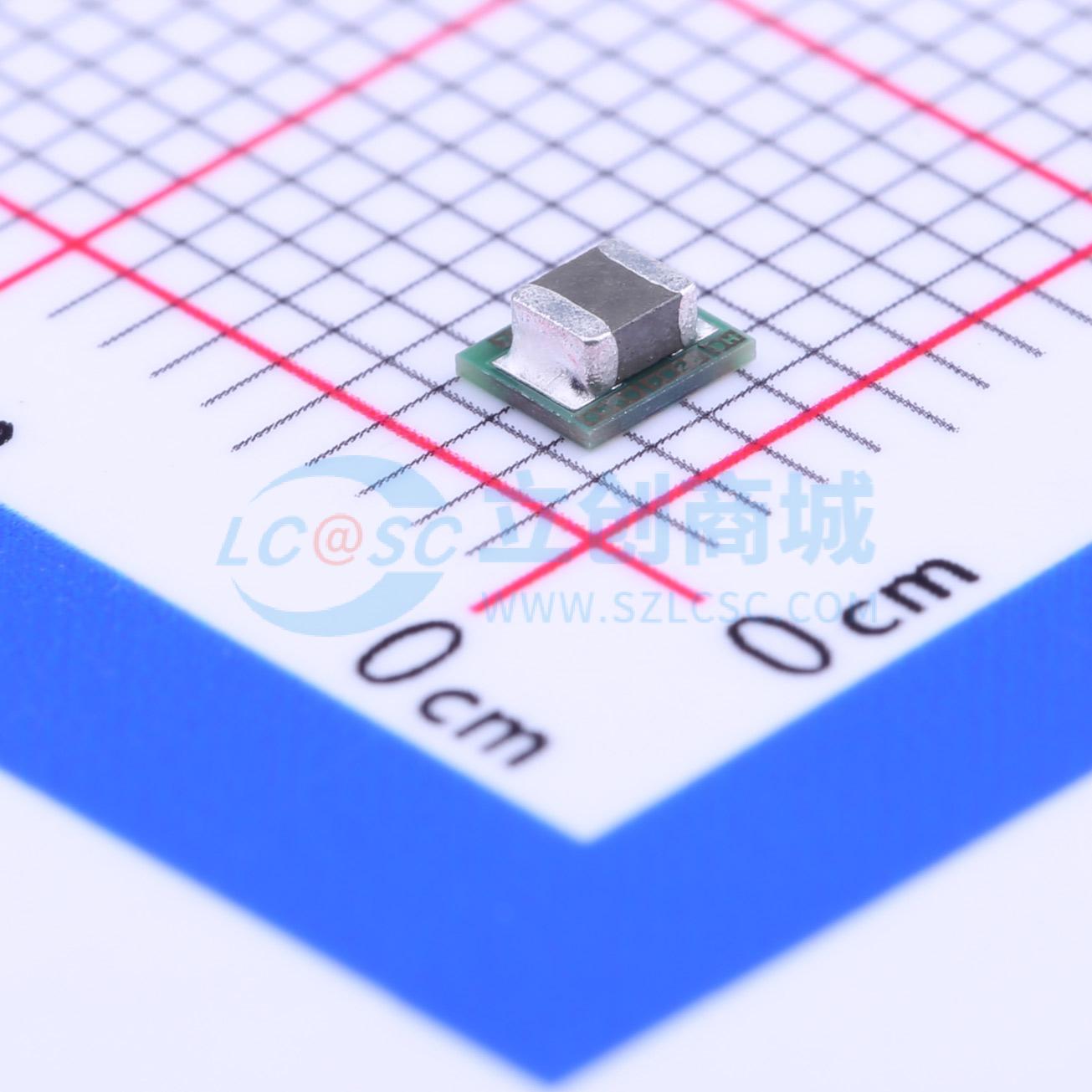

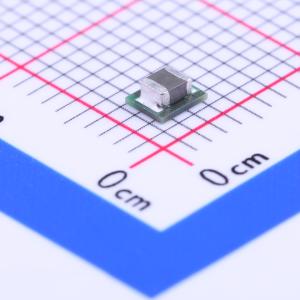

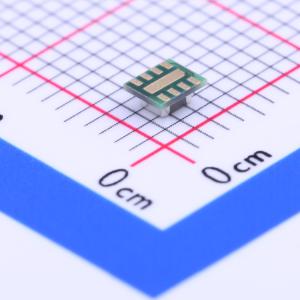

LMZ10500SILT

LMZ10500 650mA DC-DC 降压模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMZ10500 采用 3mm × 2.6mm 封装的 5.5V、0.5A 降压直流/直流电源模块
品牌名称: TI(德州仪器)
商品型号: LMZ10500SILT
商品编号: C181476
商品封装: USIP-8
包装方式: 编带
商品毛重: 0.9克(g)

商品参数

商品概述

LMZ10500 SIMPLE SWITCHER纳米模块是一套易于使用的降压DC-DC解决方案，在空间受限类应用中能够驱动高达650 mA的负载。该器件仅需使用一个输入电容、一个输出电容、一个小型V_CON滤波电容和两个电阻即可实现基本运行。该纳米模块采用8引脚LLP封装，并且具有一个集成电感。该器件还提供基于内部电流限制的软启动、电流过载保护和热关断功能。

商品特性

输出电流最高可达650mA
输入电压范围为2.7V至5.5V
输出电压范围为0.6V到3.6V
效率高达95%
集成电感
8引脚无引线框架封装(LLP)封装
结温范围：-40°C至125°C
可调节输出电压
2.0MHz固定脉宽调制(PWM)开关频率
集成补偿功能
软启动功能
电流限制保护
热关断保护
针对上电、断电和欠压条件的输入电压欠压锁定(UVLO)
仅采用5个外部组件 - 电阻分压器和3个陶瓷电容
小型解决方案尺寸
低输出电压纹波
简单的组件选择和印刷电路板(PCB)布局布线
高效率有效降低系统产生的热量

应用领域

由3.3V和5V电源轨到负载点的转换
空间受限型应用
低输出噪声应用

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.7V~5.5V
	输出电压(Vout)	600mV~3.6V
	输出电流(最大值)	650mA
	转换效率	95%

	属性	参数值
	最大容性负载	68uF
	静态电流(Iq)	9.5mA
	开关频率	2MHz
	纹波噪声	8mVp-p
	特性	过热保护；过流保护
	工作温度	-40℃~+125℃
