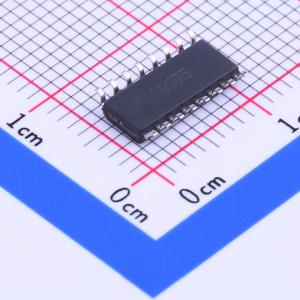

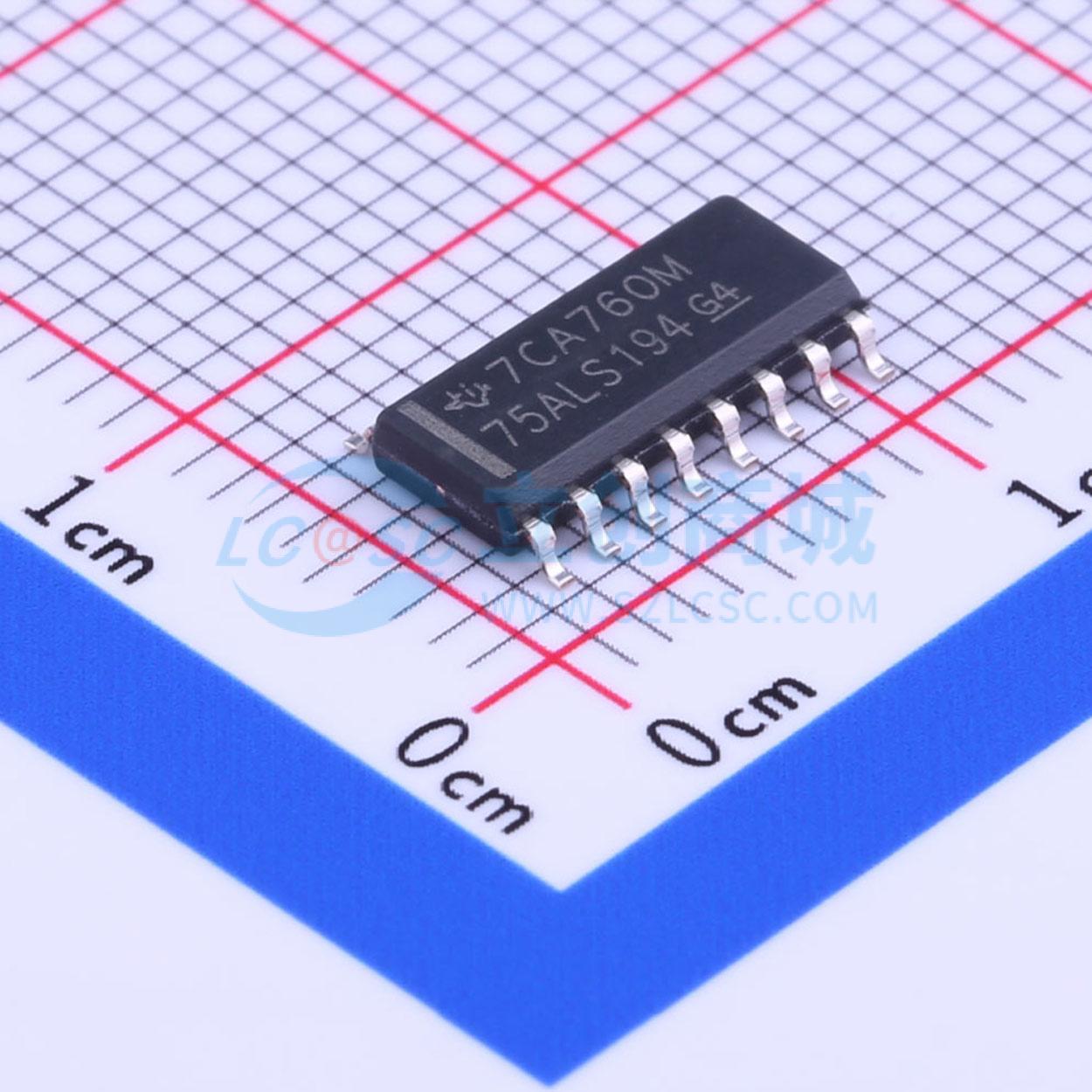

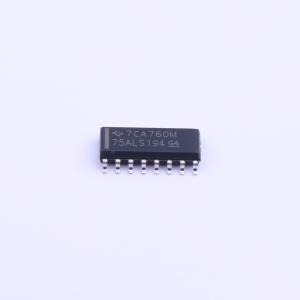

温馨提醒：图片仅供参考，商品以实物为准
SN75ALS194DR
四路差分线驱动器
- 描述
- 这些四路差分线驱动器设计用于通过双绞线或并行线传输数据。它们符合ANSI标准EIA/TIA-422-B和ITU建议V.11，并与3态TTL电路兼容。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN75ALS194DR
- 商品编号
- C181481
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.296克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 驱动器 | |
| 驱动器数 | 4 | |
| 接收器数 | 0 | |
| 工作电压 | 4.75V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 20Mbps | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 26mA | |
| 功能特性 | 使能关断 |
商品概述
SN75ALS194是四路差分线驱动器，专为双绞线或平行传输线的数据传输设计，符合ANSI标准EIA/TIA-422-B和ITU建议V.11，与3态TTL电路兼容，采用先进低功耗肖特基技术实现高速运行且不会产生额外功耗，可配合SN75ALS195四路线接收器工作，工作温度范围为0℃至70℃，提供多种封装选择。
商品特性
- 满足或超出ANSI标准EIA/TIA-422-B和ITU建议V.11的要求
- 设计支持最高20M波特的工作速率，可承载超过20兆比特每秒的数据速率
- 具备3态TTL兼容输出
- 单5V电源供电运行
- 掉电状态下输出高阻抗
- 分为两组驱动器，可独立使能
- 可作为MC3487的升级替换产品
- 典型待机电源电流为26mA
- 典型传播延迟小于10ns，典型使能/禁用时间小于16ns
- 高阻抗输入设计，输入电流低：高电平输入电流小于1μA，低电平输入电流小于100μA
应用领域
- 工厂自动化
- ATM设备及点钞设备
- 智能电网
- 交流电机及伺服电机驱动
