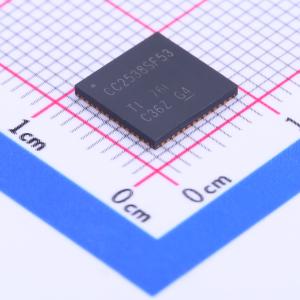

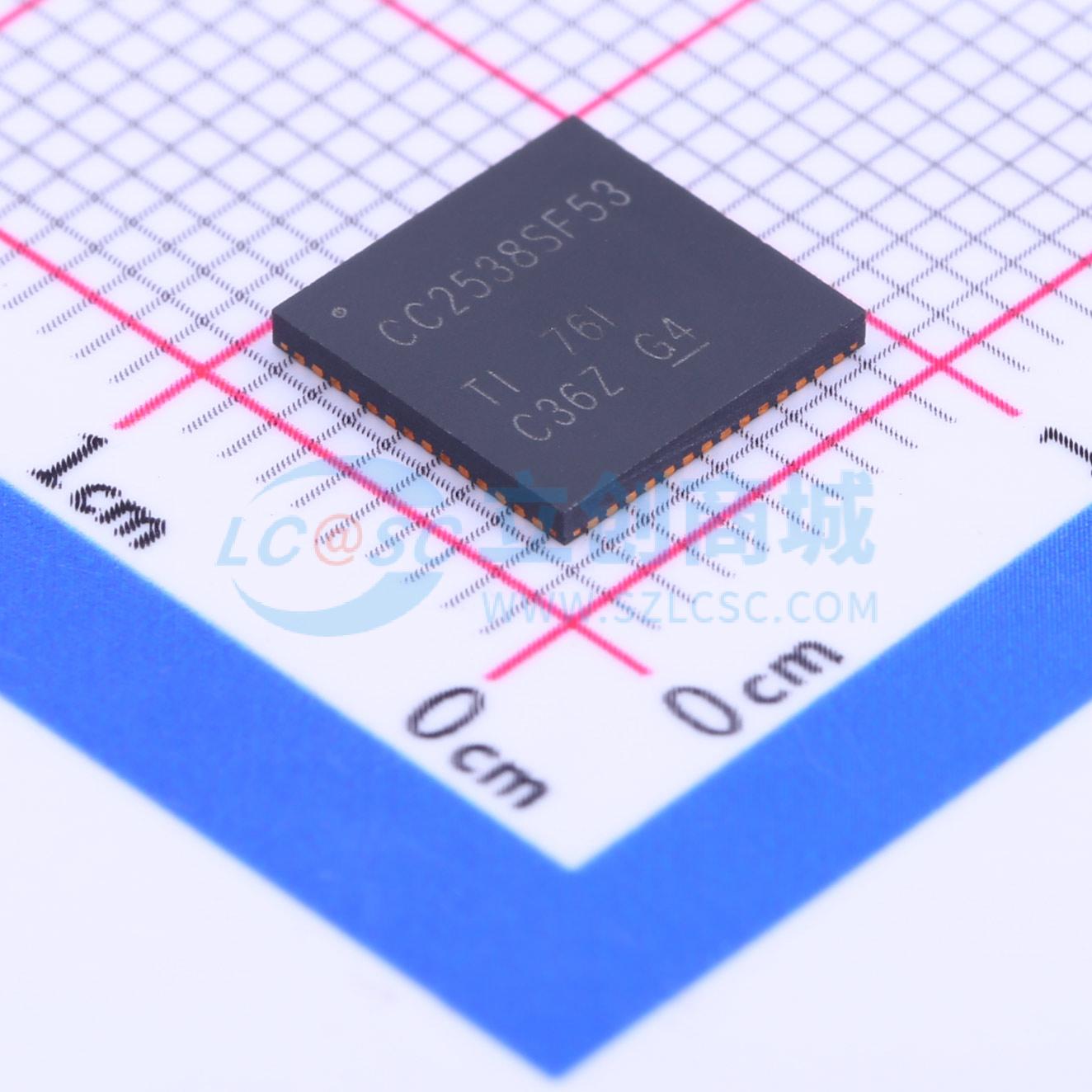

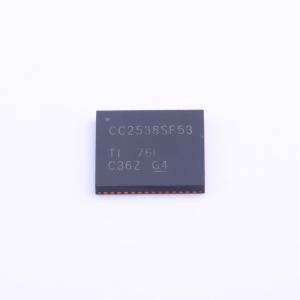

温馨提醒：图片仅供参考，商品以实物为准

CC2538SF53RTQT

描述: CC2538 具有 512kB 闪存和 32kB RAM 的 32 位 Arm Cortex-M3 Zigbee 和 6LoWPAN、IEEE 802.15.4 无线 MCU
品牌名称: TI(德州仪器)
商品型号: CC2538SF53RTQT
商品编号: C181474
商品封装: QFN-56-EP(8x8)
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

参数完善中

商品概述

CC2538xFnn是高性能ZigBee应用的理想无线微控制器片上系统（SoC）。该器件将基于强大ARM Cortex - M3的MCU系统（配备高达32KB的片上RAM和高达512KB的片上闪存）与稳健的IEEE 802.15.4无线电相结合。这使该器件能够处理具有安全功能的复杂网络协议栈、高要求应用以及空中下载。32个通用输入输出引脚（GPIO）和串行外设可实现与电路板其余部分的简单连接。强大的硬件安全加速器可实现快速高效的认证和加密，同时让CPU可自由处理应用任务。具备数据保留功能的多种低功耗模式可实现从睡眠状态快速启动，并使执行周期性任务的能耗降至最低。为实现顺畅开发，CC2538xFnn包含强大的调试系统和全面的驱动程序库。为减少应用程序的闪存占用空间，CC2538xFnn的只读存储器（ROM）包含实用函数库和串行引导加载程序。结合德州仪器（TI）强大且全面的Z - Stack软件解决方案，CC2538提供了市场上最强大且经过验证的ZigBee解决方案。

商品特性

微控制器
- 具备代码预取功能的强大ARM Cortex - M3，时钟速度高达32MHz
- 512KB、256KB或128KB的系统内可编程闪存
- 支持片上空中升级（OTA）
- 支持双ZigBee应用配置文件
- 高达32KB的随机存取存储器（RAM）（在所有电源模式下保留16KB）
- cJTAG和JTAG调试
射频（RF）
- 符合2.4GHz IEEE 802.15.4标准的射频收发器
- 出色的接收灵敏度，可达 - 97dBm
- 邻道抑制比（ACR）为44dB，抗干扰能力强
- 可编程输出功率高达7dBm
安全硬件加速
- 面向未来的AES - 128/256、SHA2硬件加密引擎
- 可选的ECC - 128/256、RSA硬件加速引擎，用于安全密钥交换
- 用于底层媒体访问控制（MAC）功能的无线电命令选通处理器和数据包处理处理器
低功耗
- 活动模式接收（CPU空闲）：20mA
- 0dBm活动模式发射（CPU空闲）：24mA
- 电源模式1（4μs唤醒，32KB RAM保留，全寄存器保留）：0.6mA
- 电源模式2（睡眠定时器运行，16KB RAM保留，配置寄存器保留）：1.3μA
- 电源模式3（外部中断，16KB RAM保留，配置寄存器保留）：0.4μA
- 宽电源电压范围（2V至3.6V）
外设
- 微直接内存访问（μDMA）
- 4个通用定时器（每个32位或2个16位）
- 32位32kHz睡眠定时器
- 12位模数转换器（ADC），8个通道且分辨率可配置
- 电池监测器和温度传感器
- USB 2.0全速设备（12Mbps）
- 2个串行外设接口（SPI）
- 2个通用异步收发传输器（UART）
- 集成电路总线（I2C）
- 32个通用输入输出引脚（28个引脚驱动电流为4mA，4个引脚驱动电流为20mA）
- 看门狗定时器
布局
- 8mm×8mm QFN56封装
- 适用于高达125℃工业操作的稳健器件
- 外部组件少
- 异步网络仅需一个晶体
开发工具
- CC2538开发套件
- 通过美国联邦通信委员会（FCC）和欧洲电信标准协会（ETSI）法规认证的参考设计
- 为Contiki/6LoWPAN、智能电网、照明和ZigBee家庭自动化提供全面软件支持，提供示例应用程序和参考设计
- 代码 composer工作室
- ARM的IAR嵌入式工作台
- SmartRF工作室
- SmartRF闪存编程器

应用领域

智能电网和家庭局域网
家庭和建筑自动化
智能照明系统
无线传感器网络
物联网
