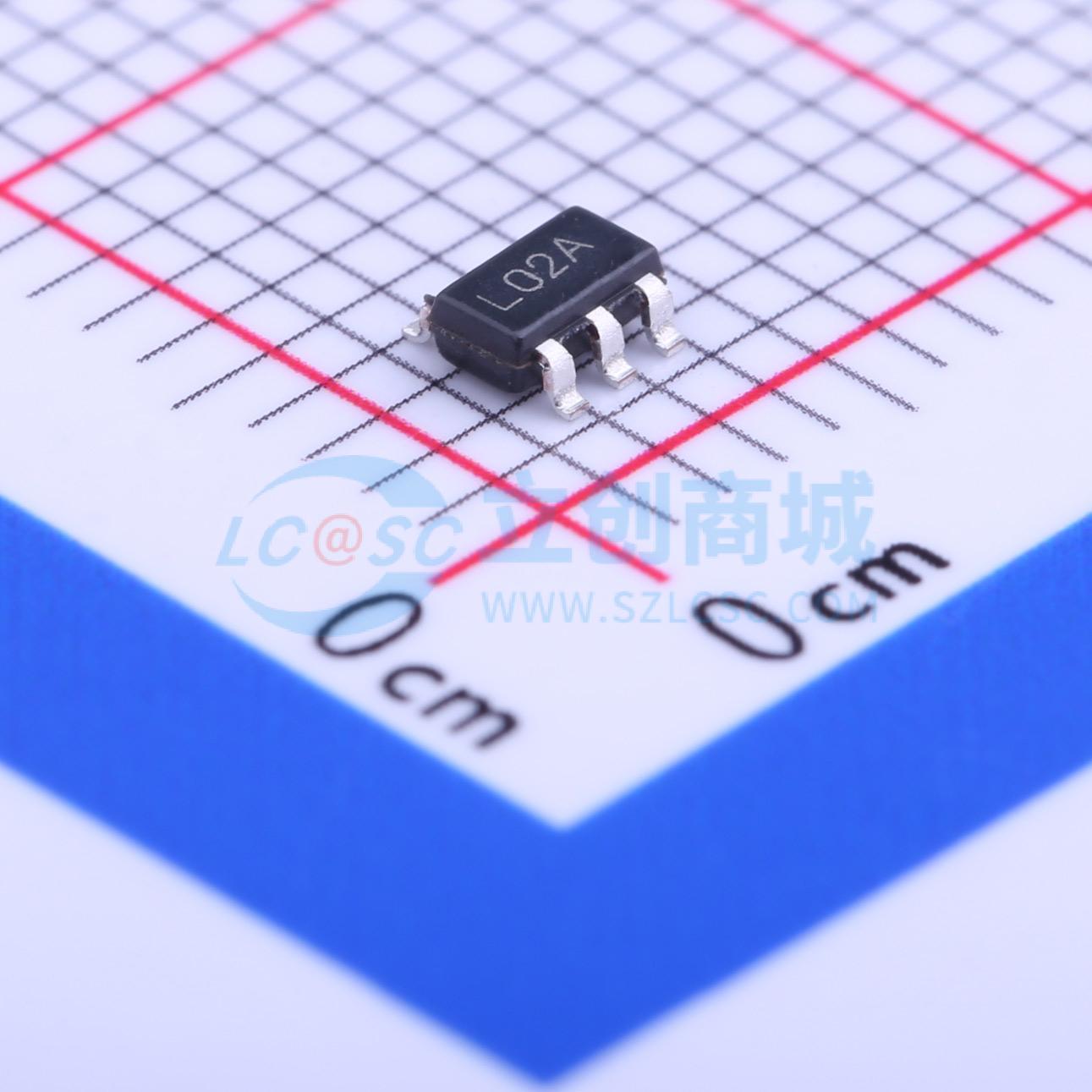

温馨提醒：图片仅供参考，商品以实物为准

LP2980AIM5-3.0/NOPB

具有使能功能的 50mA、16V、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP2980-N 具有使能功能的 50mA、16V、低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LP2980AIM5-3.0/NOPB
商品编号: C181455
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

LP2980-N是一款50 mA的固定输出电压稳压器，专为满足电池供电应用的需求而设计。采用优化的VIP（垂直集成PNP）工艺，LP2980-N在所有对电池供电设计至关重要的规格方面均提供了无与伦比的性能：压差：在50 mA负载下典型值为120 mV，在1 mA负载下为7 mV。接地引脚电流：在50 mA负载下典型值为375 μA，在1 mA负载下为80 μA。睡眠模式：当ON/OFF引脚拉至低于0.18 V时，静态电流小于1 μA。最少的元件数量：稳压器输出端仅需一个1 μF的电容器。精确输出：初始输出电压容差为±0.5%（A级）。提供5 V、4.7 V、3.3 V、3 V和2.5 V版本的标准产品。

商品特性

2.1 V至16 V输入电压范围
5 V、4.7 V、3.3 V、3 V和2.5 V输出版本
超低压差
输出电压精度0.5%（A级）
确保50 mA输出电流
仅需1 μF外部电容
关断时静态电流<1 μA
在所有负载电流下接地引脚电流低
高峰值电流能力（典型值150 mA）
宽电源电压范围（最大16 V）
对线路和负载的快速动态响应
在宽频率范围内输出阻抗低
过温和过流保护
-40°C至125°C结温范围

应用领域

手机
掌上电脑/笔记本电脑
个人数字助理（PDA）
摄像机
个人立体声设备
相机

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	16V
	输出电压	3V
	输出电流	50mA
	电源纹波抑制比(PSRR)	63dB@(1kHz)
	压差	225mV@(50mA)

	属性	参数值
	静态电流(Iq)	125uA
	噪声	150uVrms
	特性	带使能；过热保护；过流保护；短路保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
