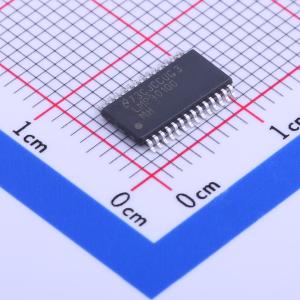

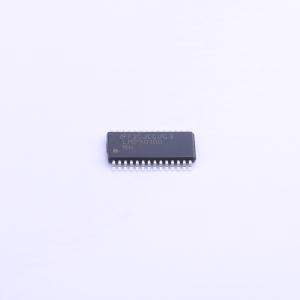

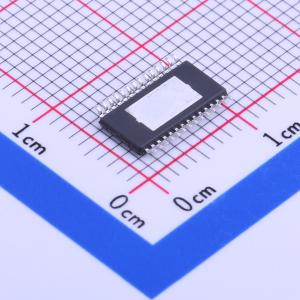

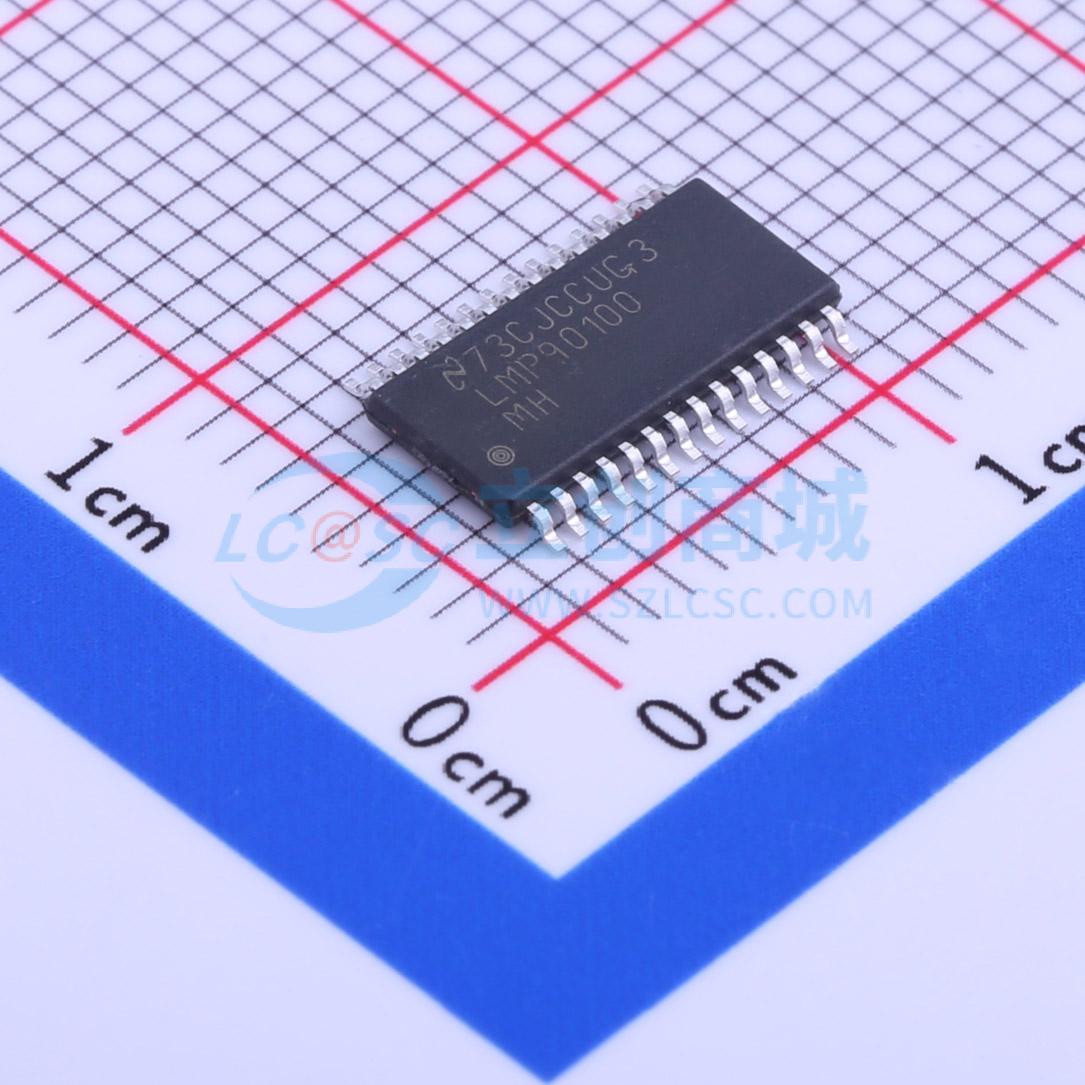

LMP90100MHE/NOPB

LMP90xxx 是一款高度集成的多通道低功耗 24 位传感器模拟前端（AFE）。该器件具备一个精密的 24 位 Σ-Δ 模数转换器（ADC），搭配低噪声可编程增益放大器和全差分高阻抗模拟输入多路复用器。真正的连续后台校准功能可在所有增益和输出数据速率下进行校准，且不会中断信号路径。后台校准功能从根本上消除了随温度和时间变化产生的增益和失调误差，在不牺牲速度和功耗的前提下保证了测量精度。

LMP90100/LMP90099/LMP90098/LMP90097 的另一特性是连续后台传感器诊断功能，无需用户干预即可检测开路、短路情况以及超出范围的信号，从而提高了系统可靠性。

两组独立的外部参考电压引脚支持进行多次比率测量。此外，LMP90100/LMP90098 具备两个匹配的可编程电流源，可用于激励外部传感器，如电阻式温度检测器和桥式传感器。此外，还提供了七个通用输入输出（GPIO）引脚，用于连接外部 LED 和开关，以简化跨隔离屏障的控制。

总体而言，这些特性使 LMP90100/LMP90099/LMP90098/LMP90097 成为适用于低功耗精密传感器应用（如温度、压力、应变计和工业过程控制）的完整模拟前端。LMP90100/LMP90099/LMP90098/LMP90097 可在 -40°C 至 +125°C 的扩展温度范围内正常工作，采用带裸露焊盘的 28 引脚 HTSSOP 封装。

• 24 位低功耗 Σ-Δ ADC
• 所有增益下的真正连续后台校准
• 使用期望值编程进行原位系统校准
• 低噪声可编程增益（1 倍至 128 倍）
• 连续后台开路/短路及超出范围传感器诊断
• 8 种输出数据速率（ODR），单周期稳定
• 两个匹配的激励电流源，范围为 100 μA 至 1000 μA（LMP90100/LMP90098）
• 4 路差分/7 路单端输入（LMP90100/LMP90099）
• 2 路差分/4 路单端输入（LMP90098/LMP90097）
• 7 个通用输入/输出引脚
• 斩波稳定缓冲器，实现低失调
• 支持带循环冗余校验（CRC）数据链路错误检测的 4/3 线串行外设接口（SPI）
• 在输出数据速率 ≤13.42 SPS 时，具备 50Hz 至 60Hz 电源纹波抑制能力
• WEBENCH 传感器 AFE 设计工具支持各通道独立选择增益和输出数据速率
• 自动通道排序器
• 关键规格：
  • 有效位数（ENOB）/无杂散动态范围（NFR）最高可达 21.5/19 位
  • 失调误差（典型值）8.4 nV
  • 增益误差（典型值）7 ppm
  • 总噪声 <10 μV -rms
  • 积分非线性（INL 最大值）±15 ppm FSR
  • 输出数据速率（ODR）1.6775 - 214.65 SPS
• 模拟电压 VA 2.85 至 5.5 V
• 工作温度范围 -40°C 至 125°C
• 28 引脚 HTSSOP 带裸露焊盘封装

• 温度和压力变送器
• 应变计接口
• 工业过程控制
