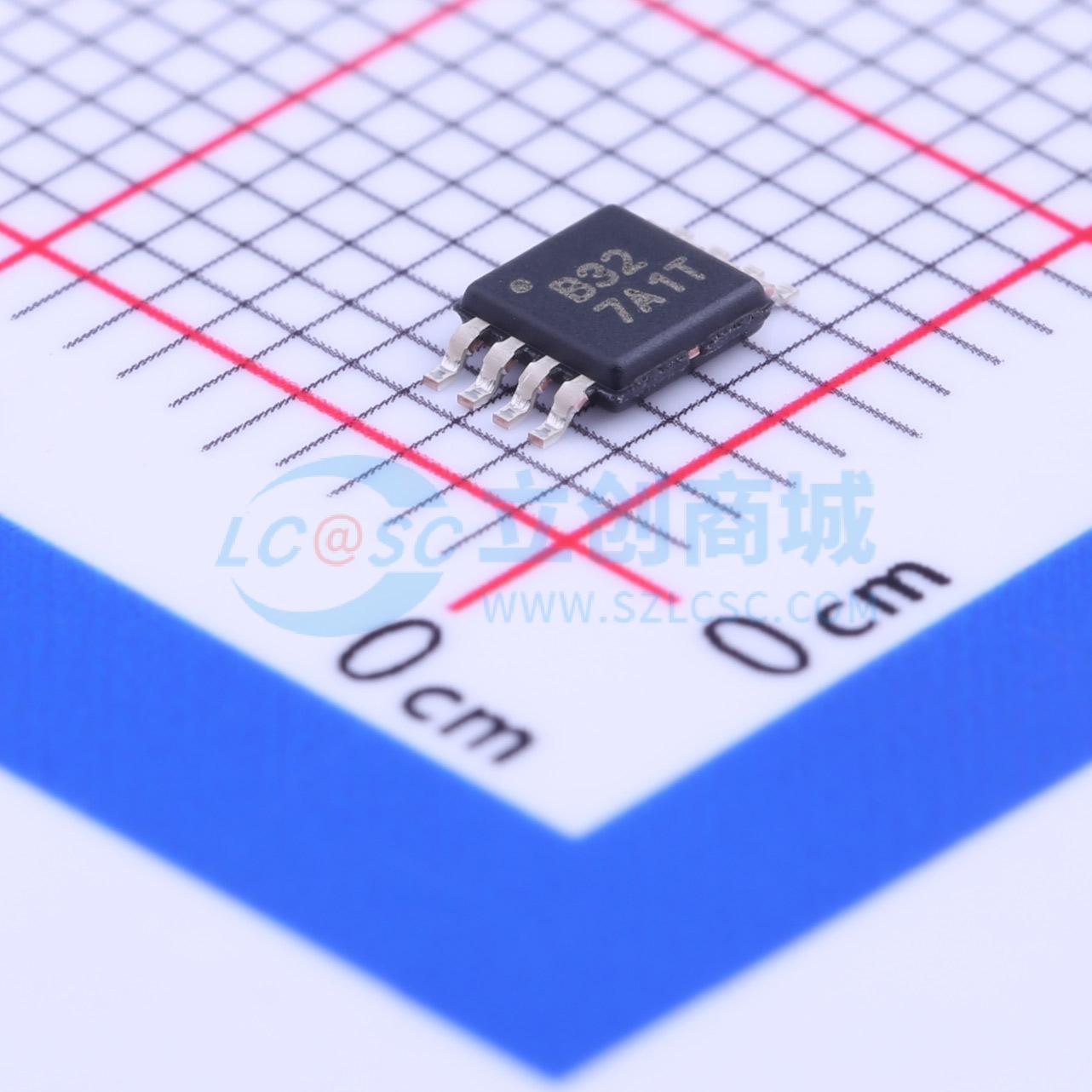

温馨提醒：图片仅供参考，商品以实物为准

INA332AIDGKR

低功耗、单电源CMOS仪表放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA332 低功耗、单电源、CMOS、低成本仪表放大器
品牌名称: TI(德州仪器)
商品型号: INA332AIDGKR
商品编号: C181461
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.136克(g)

商品参数

	属性	参数值
	商品目录	仪表放大器
	放大器数	单路
	共模抑制比(CMRR)	73dB
	输入偏置电流(Ib)	0.5pA
	输入失调电压(Vos)	2.5mV
	增益带宽积(GBP)	2MHz
	压摆率(SR)	5V/us
	输出电流	48mA
	轨到轨	轨到轨输出

	属性	参数值
	输出类型	-
	静态电流(Iq)	490uA
	输入失调电压温漂(Vos TC)	250uV/℃
	工作温度	-55℃~+125℃
	最大电源宽度(Vdd-Vss)	5.5V
	噪声密度(eN)	46nV/√Hz@1kHz
	输入失调电流(Ios)	0.5pA
	单电源	2.7V~5.5V
	稳定时间	1.7us

商品概述

INA332和INA2332是轨到轨输出、低功耗CMOS仪表放大器，支持宽范围单电源和双电源供电。INA332系列采用特殊制造工艺，在实现差分信号低噪声放大的同时，还能保持415μA的低静态电流（关断时降至0.01μA），成本达到最低。该INA能在微秒级内恢复正常工作，适用于电池或多通道应用。 INA332内部配置增益为5V/V，通过选择外部电阻可灵活实现更高增益。 INA332能抑制线路噪声及其谐波，因为即使在较高频率下，共模误差仍保持较低水平。高带宽和压摆率使INA332非常适合直接驱动采样模数（A/D）转换器以及通用应用。 INA332具有高精度、低成本和小封装的特点，性能优于分立设计。此外，由于INA332系列的工作温度范围为-55℃至+125℃，因此可在严苛环境中使用。

商品特性

低成本设计
高增益精度：G = 5，0.07%，±2ppm/℃
采用外部电阻设置增益 >5V/V
高共模抑制比：直流时73dB，45kHz时50dB
低偏置电流：0.5pA
带宽、压摆率：2.0MHz，5V/μs
轨到轨输出摆幅：(V+)-0.02V
宽温度范围：-55℃至±125℃
低静态电流：每通道最大490μA
关断电流：0.01μA
MSOP-8单通道和TSSOP-14双通道封装

应用领域

工业传感器放大器：电桥、热电阻、热电偶、位置传感器
生理放大器：心电图、脑电图、肌电图
A/D转换器信号调理
带增益的差分线路接收器
现场公用事业仪表
PCMCIA卡
音频放大器
通信系统
测试设备
汽车仪表
