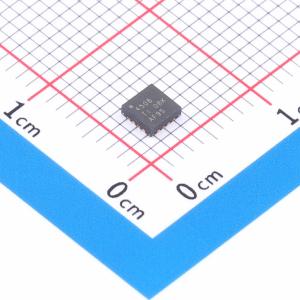

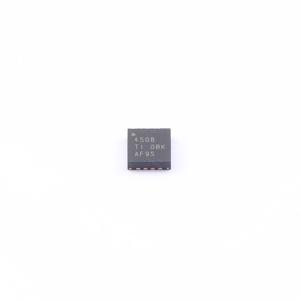

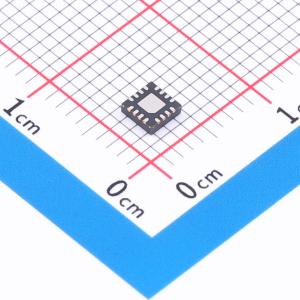

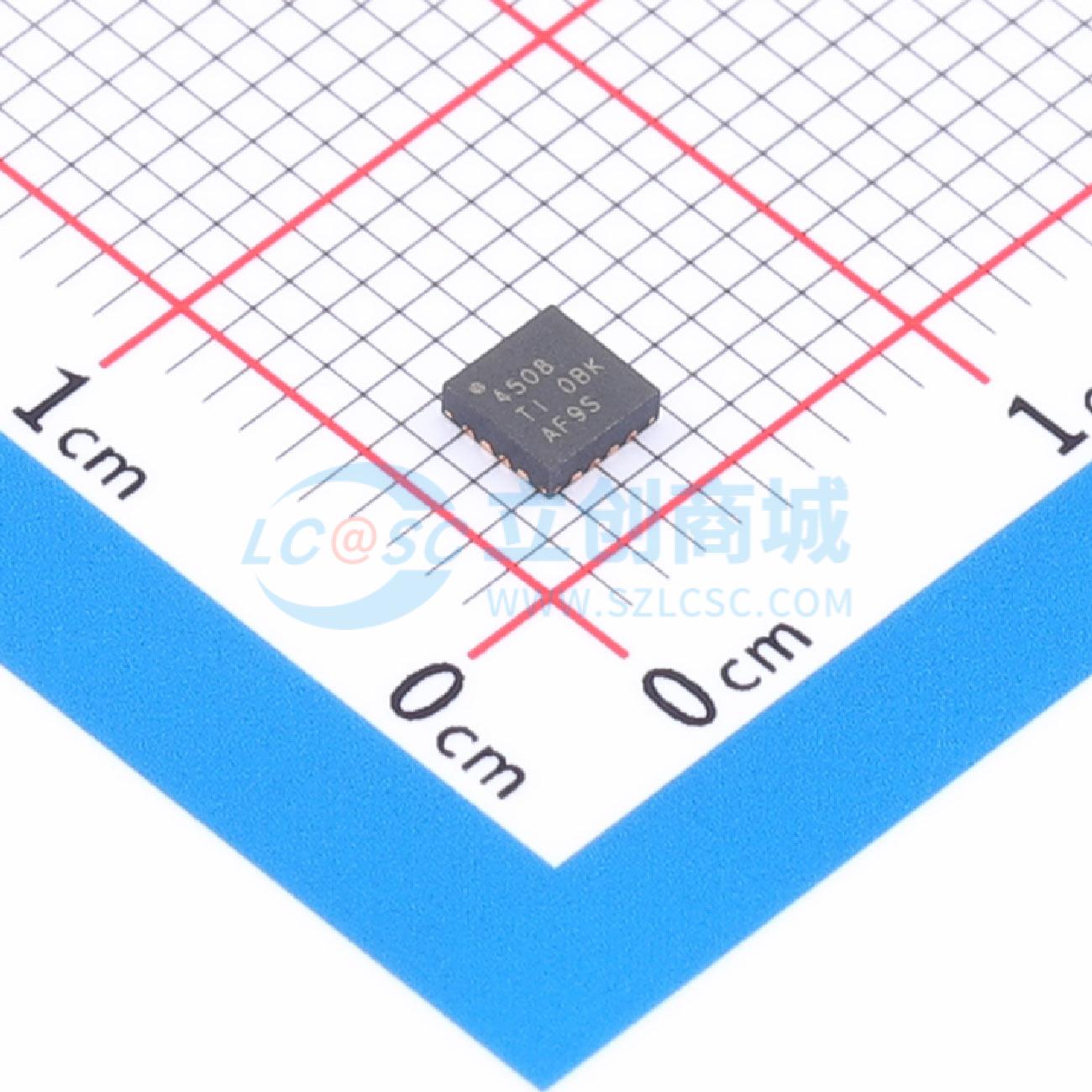

THS4508RGTT

一款宽带、全差分运算放大器，专为 5V 单电源数据采集系统设计。它的噪声极低，为 2.3 nV/√Hz，在 100 MHz、2 VPP、增益 G = 10 dB 以及 1 kΩ 负载条件下，二次谐波失真（HD₂）低至 -72 dBc，三次谐波失真（HD₃）低至 -79 dBc。压摆率高达 6400 V/μs，达到 1% 精度的建立时间为 2 ns，非常适合脉冲应用。该放大器的最小增益设计为 6 dB，不过针对 10 dB 增益进行了优化。 为实现与模数转换器（ADC）的直流耦合，其独特的输出共模控制电路在共模设定点设置在电源中点 ±0.5 V 范围内时，能将输出共模电压与设定电压的偏移保持在 5 mV 以内（典型值）。内部电路将共模设定点设置为电源中点，也可通过外部源进行覆盖驱动。 该放大器针对 5V 单电源高性能数据采集系统进行了优化。输出在共模电压设置为电源中点时性能最佳，输入在共模电压设置为 0.7 V 时性能最佳。在低电源电压下实现高性能，非常适合采用最少元件数量的 5V 单电源高性能数据采集系统。该放大器在增益为 10 dB 时驱动 ADS5500 ADC（采样率为 125 MSPS），在 70 MHz 下输入 -1 dBFS 信号时，无杂散动态范围（SFDR）为 82 dBc，信噪比（SNR）为 68.3 dBc。 该放大器采用四路 16 引脚无引线 QFN 封装（RGT），可在 -40℃ 至 +85℃ 的全工业温度范围内工作。

• 全差分架构
• 共模输入范围包含负电源轨，最小增益为 2 V/V（6 dB）
• 带宽：2 GHz
• 压摆率：6400 V/μs
• 达到 1% 精度的建立时间：2 ns
• 100 MHz 时二次谐波失真（HD₂）：–72 dBc
• 100 MHz 时三次谐波失真（HD₃）：–79 dBc
• 70 MHz 时二阶输出截点（olP₂）：78 dBm
• 70 MHz 时三阶输出截点（olP₃）：42 dBm
• 输入电压噪声：2.3 nV/√Hz（f > 10 MHz）
• 噪声系数：19.2 dB（G = 10 dB）
• 输出共模控制
• 5V 电源电流：39.2 mA
• 掉电电流：0.65 mA

• 5V 数据采集系统
• 高线性度 ADC 放大器
• 无线通信
• 医学成像
• 测试与测量
