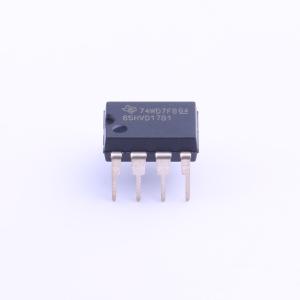

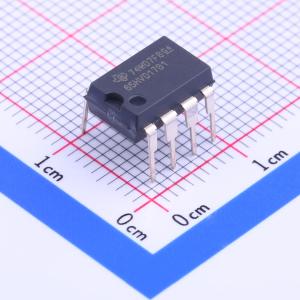

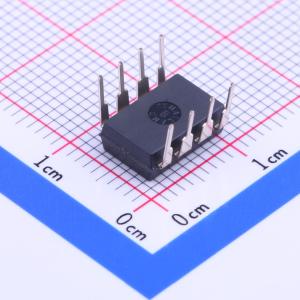

温馨提醒：图片仅供参考，商品以实物为准
SN65HVD1781P
3.15V~5.5V供电 1Mbps 收发器
- 描述
- SN65HVD1781 具有故障保护功能的 70V RS-485 收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65HVD1781P
- 商品编号
- C181421
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3.15V~5.5V | |
| 数据速率 | 1Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 320 | |
| 静电保护 | ±16kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 4mA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热插拔保护；Tx/Rx启用；失效保护；使能关断；低功耗模式 |
商品概述
SN65HVD178x是故障保护型RS-485收发器，支持3.3V至5V工作电压。该器件可承受过压故障，如直接短路到电源、接线错误、连接器故障、电缆挤压和工具误操作，对静电放电事件也具备高等级人体模型防护能力。器件集成差分驱动器与差分接收器，采用单电源供电；其中SN65HVD1782的驱动器差分输出和接收器差分输入在内部连接形成总线端口，适用于半双工双线总线通信，该端口具备宽共模电压范围，适合长电缆布线的多节点应用。器件工作温度范围为-40℃至125℃，与行业标准SN75176收发器引脚兼容，可作为大多数系统的直接升级方案。使用5V电源供电时，器件完全符合ANSI TIA/EIA 485-A标准；使用3.3V电源供电时，可降低驱动器输出电压，适用于低功耗应用。
商品特性
- SN65HVD1780、SN65HVD1781支持超过±70V耐压，SN65HVD1782支持超过±30V耐压
- 总线引脚具备故障保护功能
- 工作电源范围为3.3V~5V
- 总线引脚具备±16kV人体模型静电放电防护
- 降低单位负载，最多可支持320个节点
- 针对开路、短路和空闲总线条件配备故障安全接收器
- 功耗低，待机电源电流最大为1μA，工作时静态电流Icc为4mA
- 与行业标准SN75176引脚兼容
- 支持的通信波特率包括115kbps、1Mbps，最高可达10Mbps
应用领域
- 暖通空调网络
- 安防电子
- 楼宇自动化
- 通信设备
- 运动控制
- 工业网络
