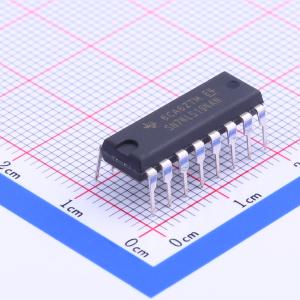

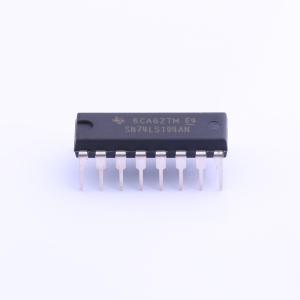

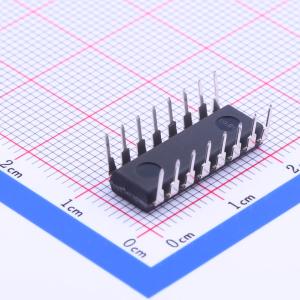

SN74LS194AN

这是一款双向移位寄存器，可覆盖移位寄存器设计所需的几乎全部功能，内部包含46个等效门。

• 具备并行输入、并行输出接口，同时带有右移和左移串行输入、工作模式控制输入以及直接优先清零线路
• 采用正边沿触发时钟
• 支持四种工作模式，分别为禁止时钟（无操作）、右移、左移、同步并行加载
• 同步并行加载操作：输入四位数据后，将模式控制输入S0和S1均置高即可完成，数据加载至对应触发器后，会在时钟输入正跳变后出现在输出端，加载过程中串行数据流被禁止
• 右移操作：S0为高、S1为低时，在时钟脉冲上升沿同步完成右移，该模式下串行数据从右移数据输入端口输入
• 左移操作：S0为低、S1为高时，同步完成左移，新数据从左移串行输入端口输入
• 两个模式控制输入均为低电平时，移位寄存器时钟被禁止；模式控制仅可在时钟输入为高电平时改变
• 不同型号典型时钟频率：'194为36MHz，'LS194A为36MHz，'S194为105MHz
• 不同型号典型功耗：'194为195mW，'LS194A为75mW，'S194为425mW
• 提供多种封装，包括J、W、N、D、FK封装
• 最大额定参数：电源电压VCC为7V，输入电压为5.5V，存储温度范围为-65℃~150℃
• 工作温度范围：SN54194系列为-55℃~125℃，SN74194系列为0℃~70℃
• 所有典型参数均在VCC=5V，TA=25℃条件下测得
