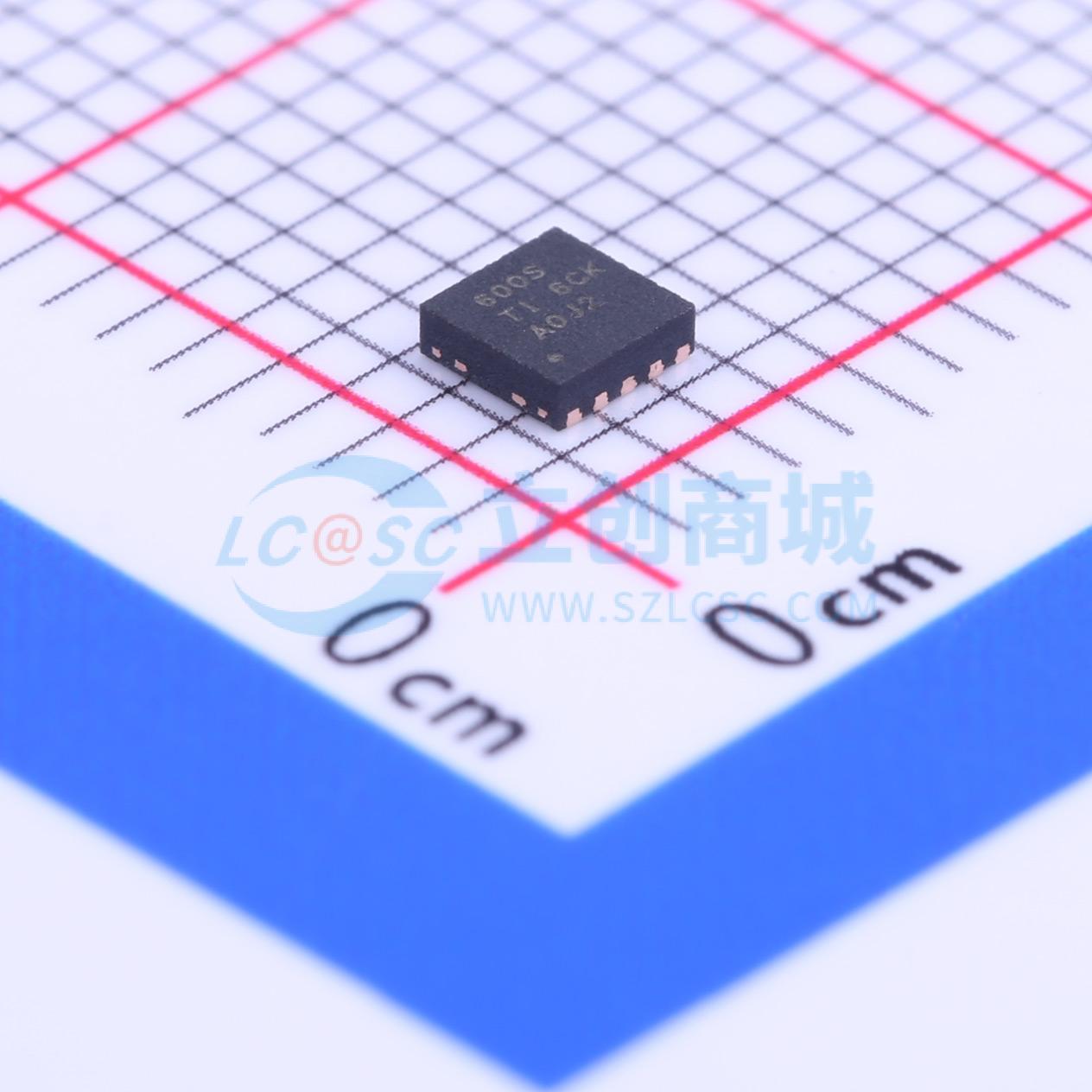

SN75LVCP600SDSKT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN75LVCP600S 1.5/3.0/6.0Gbps 单通道 SATA/SAS 转接驱动器
品牌名称: TI(德州仪器)
商品型号: SN75LVCP600SDSKT
商品编号: C181398
商品封装: WSON-10-EP(2.5x2.5)
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

商品概述

SN75LVCP600S是一款单通道SATA/SAS信号调节器，支持最高达6 Gbps的数据速率。该设备符合SATA物理规范3.0版和SAS电气规范2.0版。SN75LVCP600S工作于单一3.3V电源，并具有100-Ω线路端接及自偏置特性，使设备适用于交流耦合。输入端集成了带外（OOB）检测器，在维持与SATA/SAS链路兼容的稳定共模电压的同时自动抑制输出。

SN75LVCP600S通过可选择的均衡设置来处理输入端的互连损耗，这些设置可以编程以匹配信道中的损耗。对于3 Gbps及以下的数据速率，LVCP600S能够均衡长达50英寸FR4板材上的信号。对于6 Gbps的数据速率，该设备能补偿超过40英寸（1米）FR4材料的损耗。接收/发送均衡级别由信号控制引脚EQ和DE的设置控制。

该设备支持热插拔，防止在设备热插入过程中如异步信号插拔、未供电插拔、已供电插拔或意外插拔等情况导致的设备损坏。

应用领域

笔记本电脑和台式机
对接站
Active Cable
服务器工作站

	属性	参数值
	商品目录	信号缓冲器/中继器/分配器
	类型	-
	输入类型	CML
	输出类型	-
	工作电压	3V~3.6V

	属性	参数值
	通道数	1
	数据速率	6Gbps
	延迟时间	280ps
	输入电容	-
	工作温度	-40℃~+85℃
