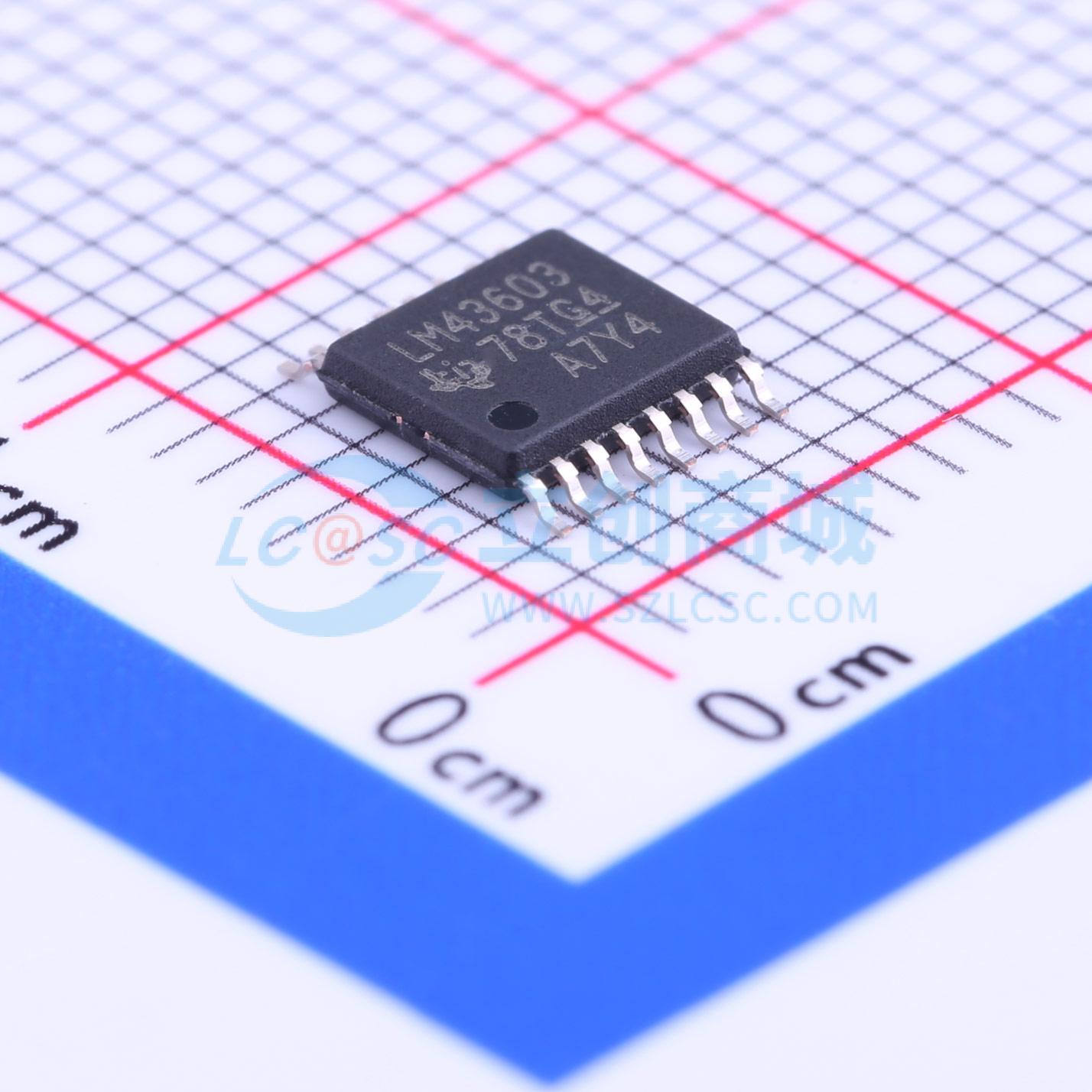

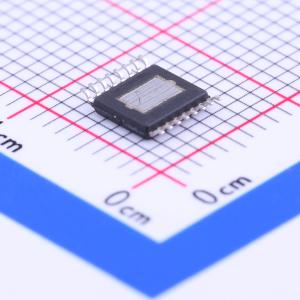

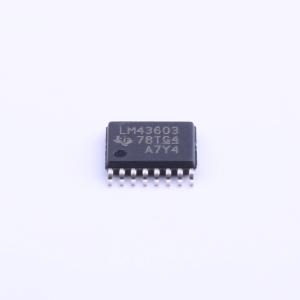

温馨提醒：图片仅供参考，商品以实物为准
LM43603PWPT
3.5V至36V，3A同步降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM43603是一款3.5V至36V输入电压范围的3A同步降压DC-DC转换器,具有高效率和低静态电流。该器件支持可调频率范围,内置同步整流,提供多种保护功能,适用于各种工业和通信系统。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM43603PWPT
- 商品编号
- C181415
- 商品封装
- HTSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.158克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.5V~36V | |
| 输出电压 | 1V~28V | |
| 输出电流 | 3A | |
| 开关频率 | 2.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM43603调节器是一种易于使用的同步降压DC-DC转换器，能够从3.5 V至36 V（最大绝对值42 V）的输入电压驱动高达3 A的负载电流。LM43603在非常小的解决方案尺寸中提供了出色的效率、输出精度和压降电压。该系列还提供0.5 A、1 A和2 A负载电流选项，并采用引脚对引脚兼容的封装。峰值电流模式控制用于实现简单的控制环路补偿和逐周期电流限制。可选功能包括可编程开关频率、同步、电源良好标志、精密使能、内部软启动、可扩展软启动和跟踪，为广泛的应用提供了灵活且易于使用的平台。轻载时的不连续导通模式和自动频率调制提高了轻载效率。该系列产品所需的外部元件很少，引脚排列允许简单、最佳的PCB布局。保护功能包括热关断、VCC欠压锁定、逐周期电流限制和输出短路保护。LM43603器件有HTSSOP / PWP 16引脚封装（5.1 mm x 6.6 mm x 1.2 mm）和带可湿侧翼的VSON-16封装。HTSSOP封装与LM43600、LM43601、LM43602、LM46000、LM46001、LM46002引脚对引脚兼容。VSON-16封装仅与LM43602引脚对引脚兼容。
应用领域
- 工业电源系统
- 电信系统
- 次AM频段汽车应用
- 通用宽V_IN 调节
- 高效率负载点调节
