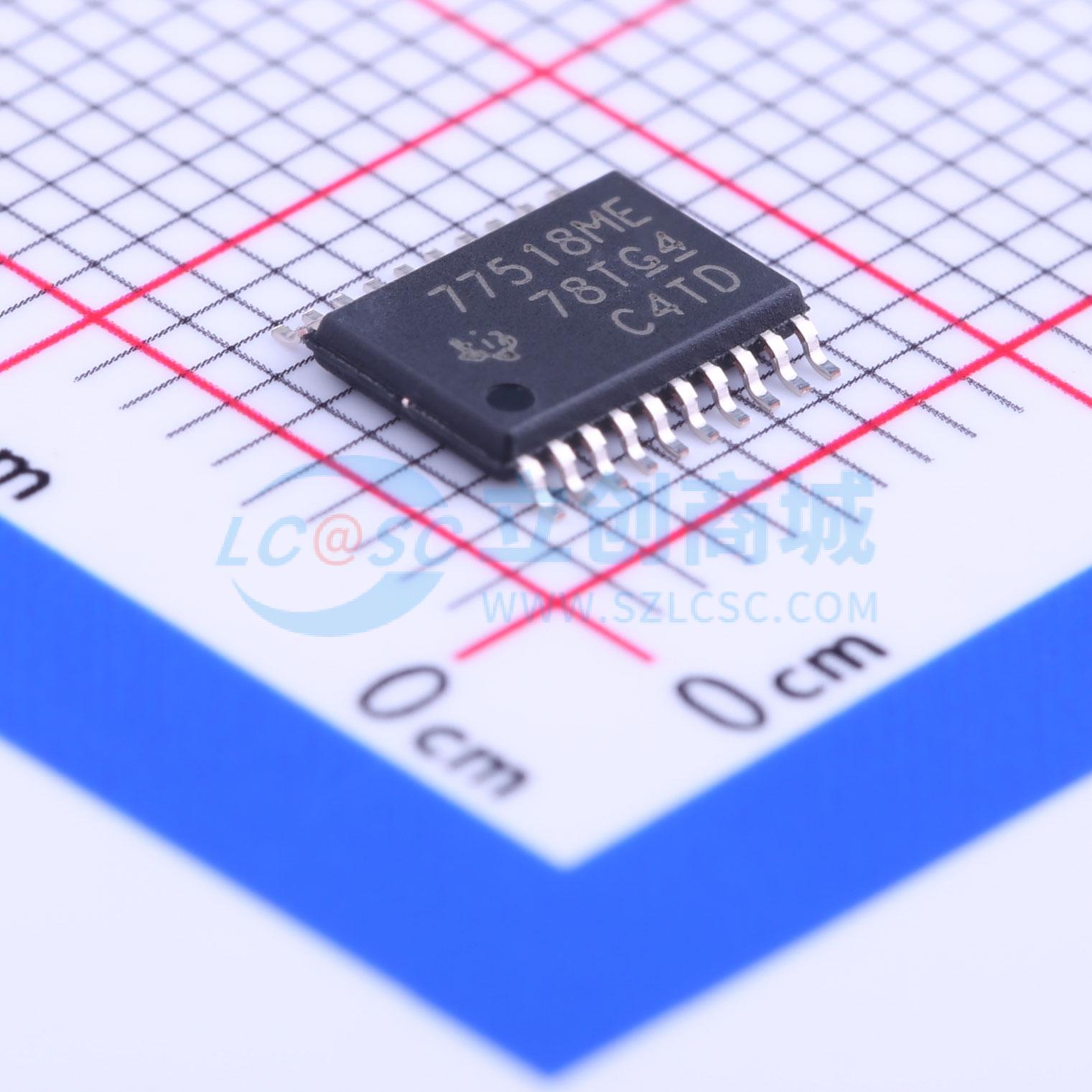

温馨提醒：图片仅供参考，商品以实物为准

TPS77518MPWPREP

1.8V 500mA 10V

描述: TPS77518-EP 增强型产品快速瞬态响应 500Ma 低压降稳压器
品牌名称: TI(德州仪器)
商品型号: TPS77518MPWPREP
商品编号: C181367
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.208克(g)

商品参数

商品概述

TPS775xx是低压差稳压器，设计具备快速瞬态响应，搭配10μF低等效串联电阻电容即可保持稳定，可实现高性能表现。器件采用PMOS导通元件，PMOS器件相当于低阻值电阻，压降低且与输出电流成正比；PMOS导通元件为电压驱动器件，静态电流极低且不随输出负载变化，可有效延长电池供电系统的工作寿命；该系列还具备休眠模式，使能端接入高电平信号可关闭稳压器，降低静态电流。器件内部集成比较器，监测稳压器输出电压以检测欠压状况，复位输出可在欠压条件下触发微型计算机和微处理器系统复位。器件提供多种固定电压版本以及可调输出版本，固定输出版本在全范围工作条件下输出电压容差最大为2%，采用20引脚TSSOP封装。

商品特性

最大输出电流500mA
提供1.5V、1.6V、1.8V、2.5V、3.3V固定输出版本，以及可调输出版本，可调版本输出电压范围为1.5V~5.5V
扩展工作温度范围为-55℃~125℃
TPS77533在500mA输出下压差典型值为169mV
典型静态电流低至85μA，在0mA~500mA全输出电流范围保持稳定
休眠模式下，结温25℃时静态电流可降至1μA
具备快速瞬态响应
固定输出版本在指定条件下输出电压容差为2%
带有200ms延迟的开漏上电复位功能
具备热关断保护
采用20引脚TSSOP PWP封装
输入电压最大范围为-0.3V~13.5V
输出电压最大值为7V
最高结温为125℃
存储温度范围为-65℃~150℃
HBM模式ESD等级为2kV

应用领域

电池供电系统
微型计算机系统
微处理器系统

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	10V
	输出电压	1.8V
	输出电流	500mA
	电源纹波抑制比(PSRR)	60dB@(1kHz)
	压差	-

	属性	参数值
	静态电流(Iq)	85uA
	噪声	53uVrms
	功能特性	复位功能；使能控制；过流保护；热关断
	工作温度	-55℃~+125℃@(Tj)
	输出类型	固定
	输出通道数	1
