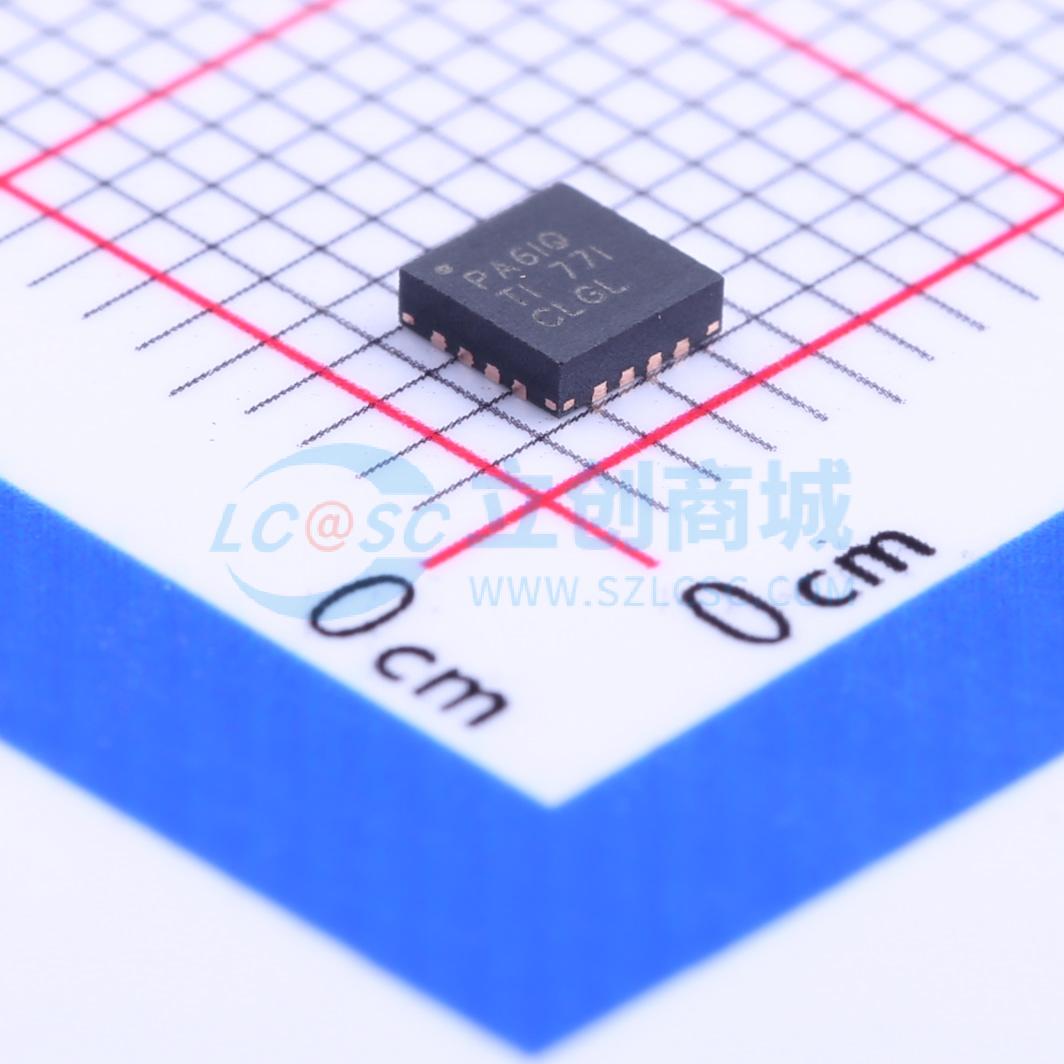

温馨提醒：图片仅供参考，商品以实物为准
TPS62130AQRGTTQ1
采用DCS控制的3V至17V、3A降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS62130A-Q1 采用 3 × 3 QFN 封装的 TPS62130A-Q1 3V 至 17V 3A 汽车类降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS62130AQRGTTQ1
- 商品编号
- C181388
- 商品封装
- VQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~17V | |
| 输出电压 | 900mV~6V | |
| 输出电流 | 3A | |
| 开关频率 | 1.25MHz；2.5MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 17uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS6213XA-Q1器件是易于使用的同步降压DC-DC转换器，针对高功率密度应用进行了优化。典型2.5 MHz的高开关频率允许使用小型电感器，并通过采用DCS-Control™拓扑结构，提供快速瞬态响应以及高输出电压精度。
该器件的工作输入电压范围为3至17 V，非常适合由中间总线电源轨供电的系统。该器件在0.9 V至6 V的输出电压（支持100%占空比模式）下，可支持高达3 A的连续输出电流。输出电压启动斜坡由软启动引脚控制，允许其作为独立电源或在跟踪配置中运行。通过配置使能和开漏电源正常引脚，也可以实现电源排序。
在省电模式下，该器件从VIN汲取的静态电流约为17 μA。当负载较小时，器件会自动无缝进入省电模式，可在整个负载范围内保持高效率。在关断模式下，器件关闭，关断电流消耗小于2 μA。该器件采用3×3 mm（RGT）的16引脚VQFN封装。
商品特性
- 适用于汽车应用的DCS-Control™拓扑结构
- 通过AEC-Q100认证，结果如下：
- 器件温度等级：-40℃至125℃工作结温范围
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C4B
- 输入电压范围：3至17 V
- 输出电压可在0.9至6 V之间调节
- 引脚可选输出电压（标称值，±5%）
- 可编程软启动和跟踪
- 无缝省电模式转换
- 静态电流17 μA（典型值）
- 可选工作频率
- 电源正常输出
- 100%占空比模式
- 短路保护
- 过温保护
- 与TPS62150A-Q1引脚兼容
- 采用3×3 mm、VQFN-16封装
- 使用WEBENCH电源设计器，利用TPS62130AQ1创建定制设计
应用领域
- 汽车负载点（POL）电源
- 信息娱乐系统、CAN、USB电源
- 嵌入式系统
- 替代LDO
