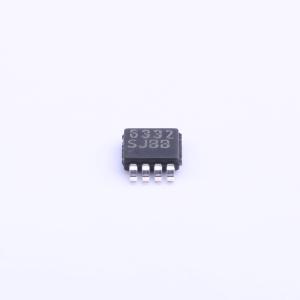

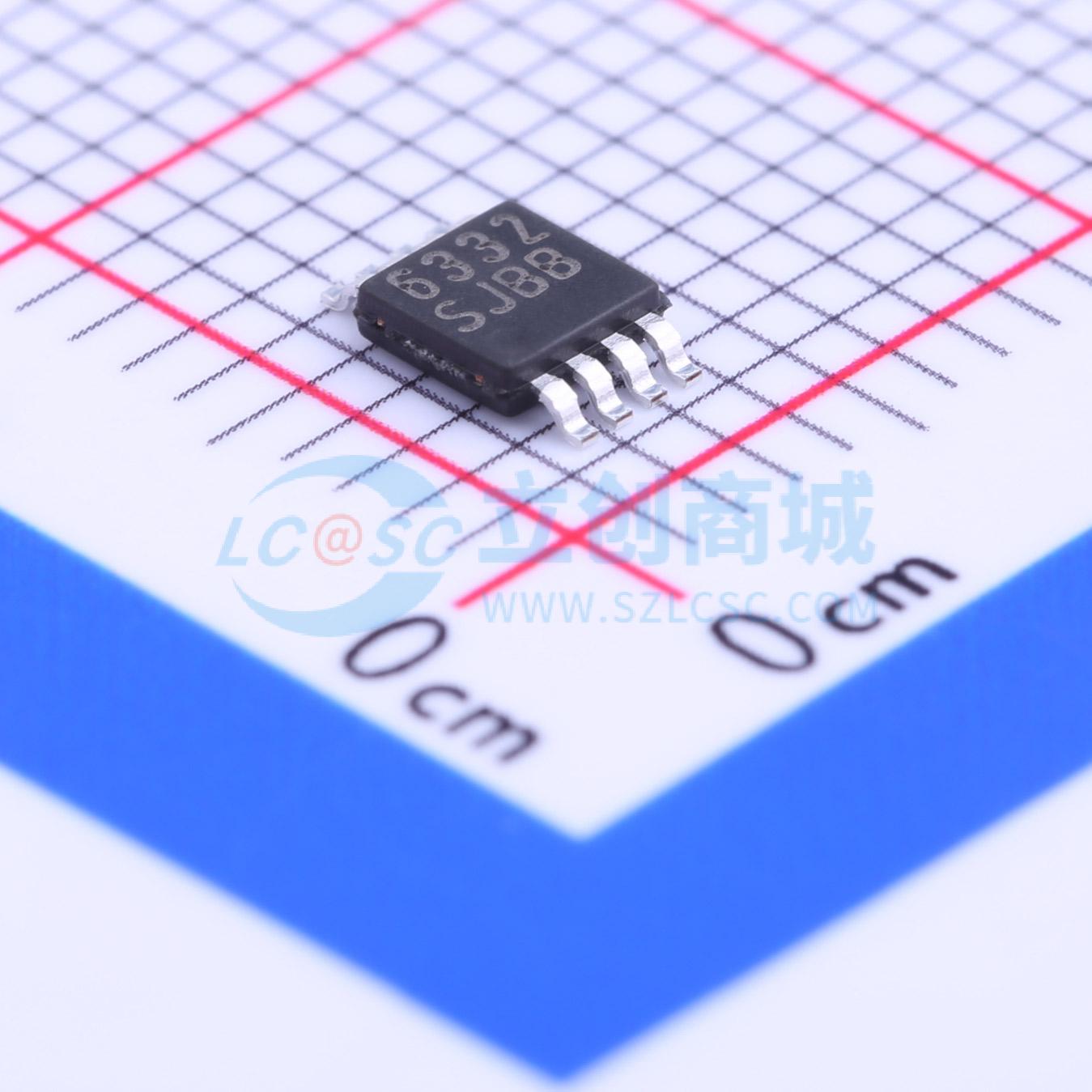

LM2738YMY/NOPB

高频率PWM降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2738是一款单片高频率、PWM降压DC-DC转换器,采用8引脚WSON或8引脚MSOP-PowerPAD封装。它提供所有用于本地DC-DC转换的主动功能,具有快速瞬态响应和精确调节,占用最小的PCB面积。该器件具有3 V至20 V的输入电压范围,0.8 V至18 V的输出电压范围,最大输出电流为1.5 A,开关频率为550kHz（LM2738Y）或1.6MHz（LM2738X）。内部250 mΩ NMOS开关和先进的0.5 μm BiCMOS技术使得该器件具有最佳的功率密度。开关频率由内部设置,允许使用非常小的表面贴装电感器和芯片电容器。即使在非常高的工作频率下,效率最高可达90%。外部使能功能包括超低待机电流（400 nA）,内部软启动电路,逐周期电流限制,热关断和输出过压保护。
品牌名称: TI(德州仪器)
商品型号: LM2738YMY/NOPB
商品编号: C181393
商品封装: MSOP-8-EP
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

商品概述

LM2738稳压器是一款采用8引脚WSON或8引脚MSOP-PowerPAD封装的单片高频PWM降压DC-DC转换器。它在尽可能小的PCB面积内提供了所有用于局部DC-DC转换的有源功能，具有快速瞬态响应和精确调节。凭借最少的外部元件，LM2738易于使用。利用先进的0.5微米BiCMOS技术，内部250毫欧NMOS开关能够驱动1.5安负载，从而实现最佳的功率密度。开关频率内部设定为550千赫（LM2738Y）或1600千赫（LM2738x），允许使用极小的表面贴装电感器和芯片电容器。尽管工作频率非常高，但效率可以轻松达到90%。该稳压器还包括外部使能功能，具有400纳安的超低待机电流。LM2738利用电流模式控制和内部补偿，在广泛的运行条件下提供高性能调节。其他特性包括内部软启动电路以减少浪涌电流、逐周期电流限制、热关断和输出过压保护。

商品特性

节省空间的WSON和MSOP-PowerPAD封装
输入电压范围3V至20V
输出电压范围0.8V至18V
输出电流1.5A
550kHz（LM2738Y）和1.6MHz（LM2738X）开关频率
250 mΩ NMOS开关
400nA关断电流
内部电压基准0.8V，精度2%
内部软启动
电流模式，PWM操作
过热关断

应用领域

本地负载点调节
硬盘中的核心电源
机顶盒
电池供电设备
USB供电设备
DSL调制解调器

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~20V
	输出电压	800mV~18V
	输出电流	1.5A
	开关频率	550kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.9mA
	开关管(内置/外置)	内置
	输出类型	可调
