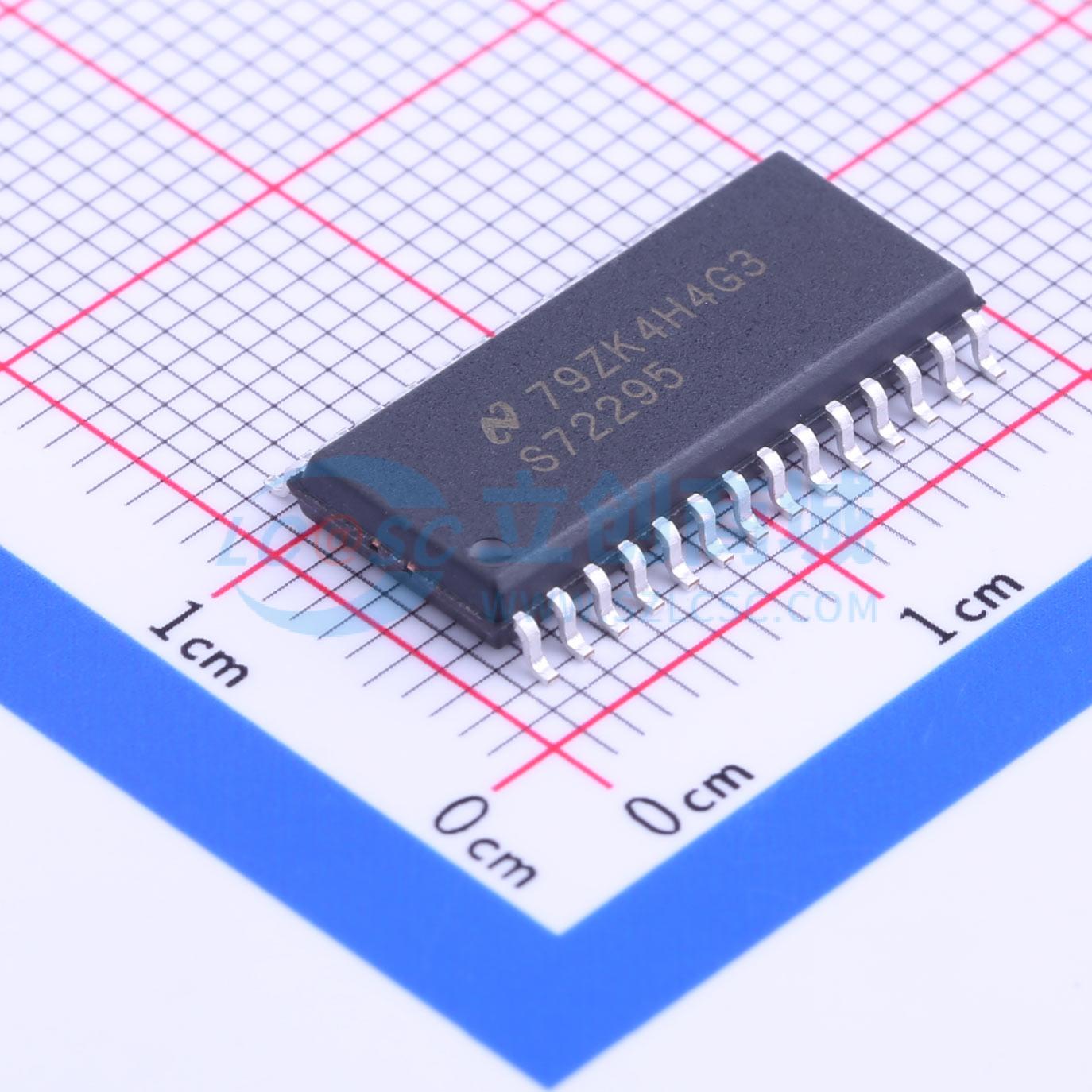

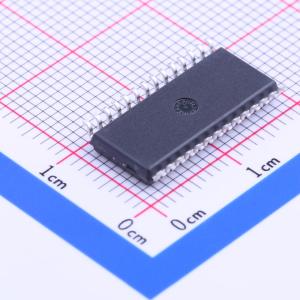

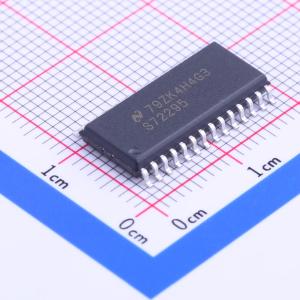

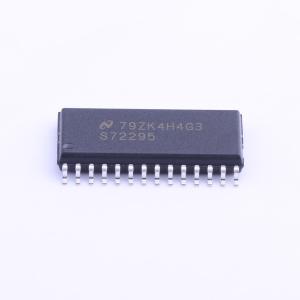

SM72295MAX/NOPB
SM72295MAX/NOPB
- 描述
- SM72295 具有集成电流感应放大器的 3A、100V 全桥栅极驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SM72295MAX/NOPB
- 商品编号
- C181394
- 商品封装
- SOIC-28-300mil
- 包装方式
- 编带
- 商品毛重
- 1.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 负载类型 | MOSFET | |
| 灌电流(IOL) | 3A | |
| 拉电流(IOH) | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 8V~14V | |
| 下降时间(tf) | 8ns | |
| 工作温度 | -40℃~+125℃ |
商品概述
SM72295 旨在以全桥配置驱动 4 个分立的 N 型 MOSFET。驱动器可提供 3A 的峰值电流，实现快速高效开关，并集成了高速自举二极管。电流检测由 2 个跨导放大器完成，其增益和滤波可通过外部编程设置，以去除纹波电流，为控制电路提供平均电流信息。如有需要，电流检测放大器的缓冲输出可用于为 A/D 转换器提供低阻抗接口。此外，还集成了一个可通过外部编程设置的输入过压比较器，用于关闭所有输出。带有 PGOOD 指示的欠压锁定功能可防止在 VCC 电压过低时驱动器工作。
商品特性
- 可再生能源等级
- 双半桥 MOSFET 驱动器
- 集成 100V 自举二极管
- 独立的高端和低端驱动器逻辑输入
- 自举电源电压范围高达 115V DC
- 两个电流检测放大器，增益可通过外部编程设置，且具备缓冲输出
- 可编程过压保护
- 带电源正常指示的电源轨欠压锁定功能
