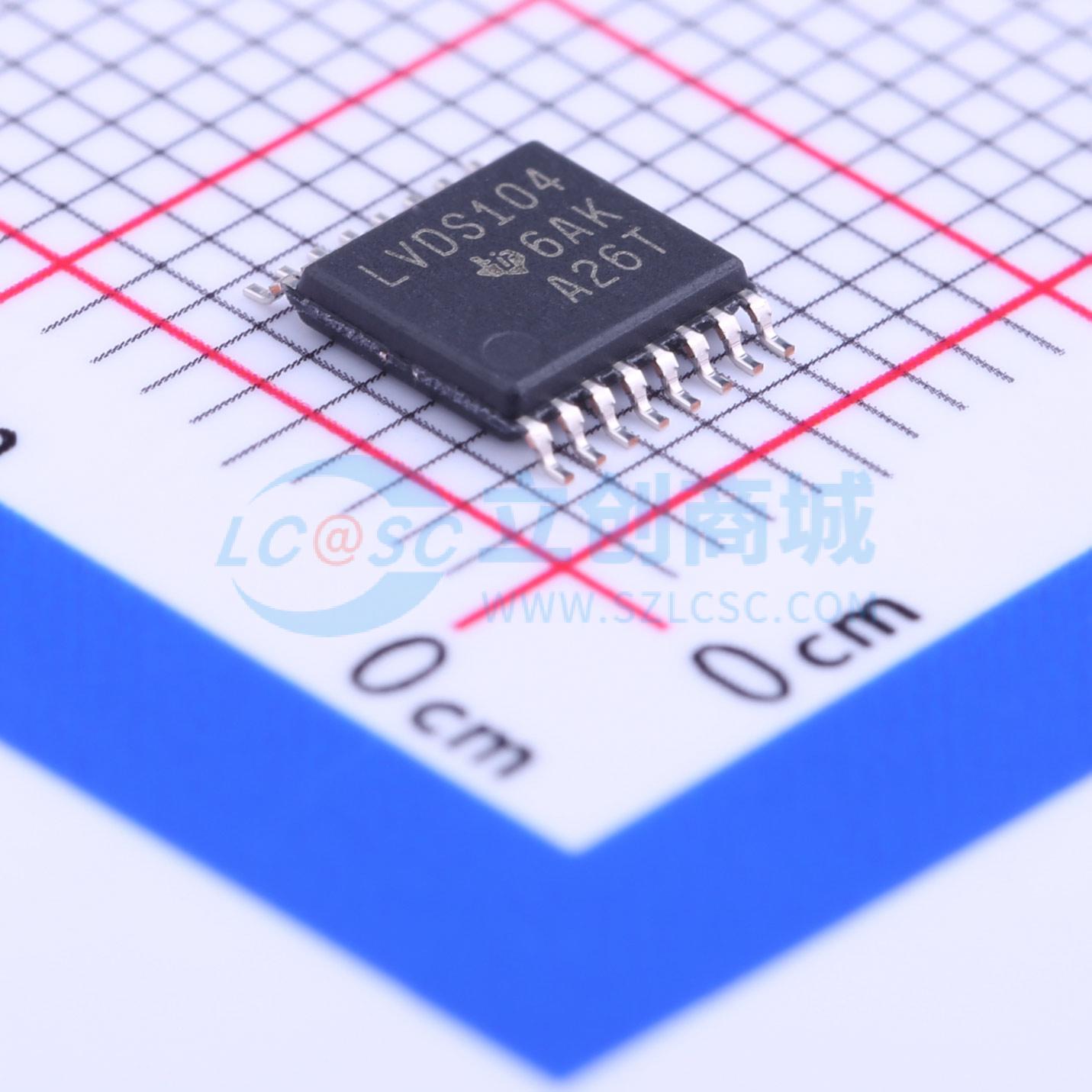

温馨提醒：图片仅供参考，商品以实物为准
SN65LVDS104PWR
SN65LVDS104, SN65LVDS105 4端口LVDS和4端口TTL至LVDS中继器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 差分线接收器和四个差分线驱动器，实现低电压差分信号（LVDS）的电气特性。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65LVDS104PWR
- 商品编号
- C181380
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 缓冲器；多路复用器 | |
| 驱动器数 | 4 | |
| 接收器数 | 0 | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 400Mbps | |
| 工作温度 | -40℃~+85℃ | |
| 电平标准 | LVDS | |
| 功能特性 | 故障安全 |
商品概述
SN65LVDS10x是LVDS中继器，不同型号分别集成差分线路接收器与LVTTL输入，均连接四个实现低压差分信号LVDS电气特性的差分线路驱动器。LVDS符合EIA/TIA-644标准规范，是一种数据信号传输技术，具备低功耗、低噪声耦合的特点，可在相对长的距离传输数据。该器件设计用于约100Ω阻抗受控介质上的点对点基带数据传输，传输介质可为印刷电路板走线、背板或电缆。驱动器集成在同一衬底，搭配平衡信号的低脉冲偏移，可对输入转发的信号实现极高精度的时序对齐，尤其适用于时钟或串行数据流这类信号的分配或扩展，器件工作温度范围为-40℃至85℃。
商品特性
- 接收器和驱动器满足或超过ANSI EIA/TIA-644标准要求
- SN65LVDS105可接收低压TTL（LVTTL）电平
- SN65LVDS104可接收差分输入电平，输入范围为±100mV
- 典型数据信号速率可达400Mbps，时钟频率可达400MHz
- 采用单路3.3V电源供电
- 在100Ω负载下，低压差分信号典型输出电压为350mV
- 传输延迟典型值：SN65LVDS105为2.2ns，SN65LVDS104为3.1ns
- LVTTL电平具备5V耐压能力
- 通过外接网络可与LVDS、PECL、LVPECL、LVTTL、LVCMOS、GTL、BTL、CTT、SSTL或HSTL输出电气兼容
- 器件禁用或Vcc＜1.5V时，驱动器输出为高阻态
- 总线引脚ESD防护能力超过16kV
- 提供SOIC和TSSOP封装
应用领域
- 时钟分配
- 无线基站
- 网络路由器
- 阻抗受控介质上的点对点基带数据传输
- 时钟或串行数据流的信号分配与扩展
