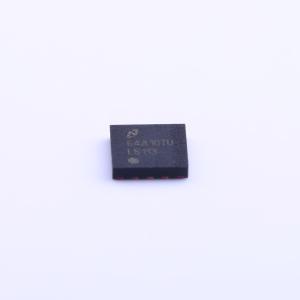

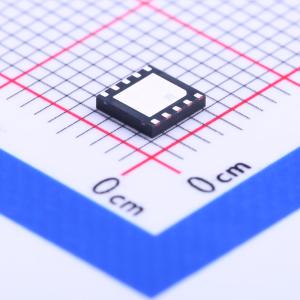

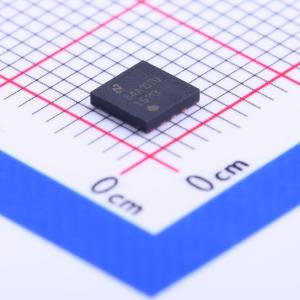

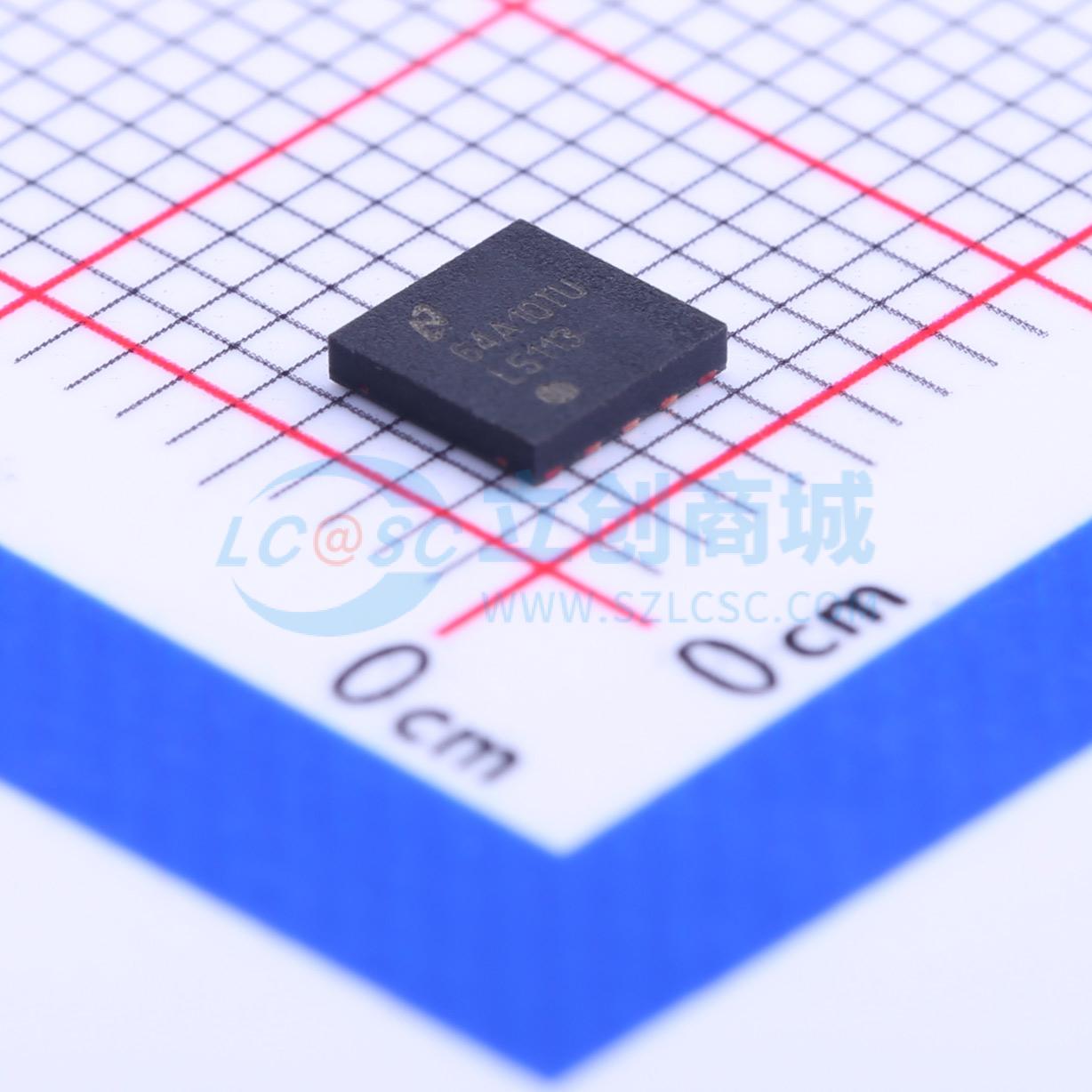

LM5113SD/NOPB
80V半桥氮化镓驱动器
- 描述
- LM5113 适用于 GaN FET 的 1.2A/5A、90V 半桥栅极驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5113SD/NOPB
- 商品编号
- C181365
- 商品封装
- WSON-10-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 5A | |
| 拉电流(IOH) | 1.2A | |
| 工作电压 | 4.5V~5.5V | |
| 上升时间(tr) | 7ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 1.5ns | |
| 传播延迟 tpLH | 28ns | |
| 传播延迟 tpHL | 26.5ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 1.89V~2.18V | |
| 输入低电平(VIL) | 1.48V~1.76V | |
| 静态电流(Iq) | 70uA |
商品概述
LM5113器件旨在以同步降压或半桥配置驱动高端和低端增强型氮化镓(GaN)场效应晶体管(FET)。浮动高端驱动器能够驱动工作电压高达100 V的高端增强型GaN FET。高端偏置电压采用自举技术生成,并在内部钳位至5.2 V,可防止栅极电压超过增强型GaN FET的最大栅源电压额定值。LM5113的输入与TTL逻辑兼容,无论VDD电压如何,都能承受高达14 V的输入电压。LM5113具有分离式栅极输出,可灵活独立调节导通和关断强度。 LM5113强大的灌电流能力可使栅极保持低电平状态,防止开关过程中意外导通。LM5113可在数MHz的频率下工作。LM5113提供标准的WSON-10引脚封装和12凸点DSBGA封装。WSON-10引脚封装包含一个外露焊盘,有助于散热。DSBGA封装尺寸紧凑,封装电感极小。
商品特性
- 独立的高端和低端TTL逻辑输入
- 1.2 A / 5 A峰值源电流/灌电流
- 高端浮动偏置电压轨
- 最高可在100 VDC下工作
- 内部自举电源电压钳位
- 分离式输出,可调节导通/关断强度
- 0.6 Ω / 2.1 Ω下拉/上拉电阻
- 快速传播时间(典型值28 ns)
- 出色的传播延迟匹配(典型值1.5 ns)
- 电源轨欠压锁定
- 低功耗
应用领域
- 电流馈电推挽式转换器
- 半桥和全桥转换器
- 同步降压转换器
- 双开关正激式转换器
- 带有源钳位的正激式转换器
