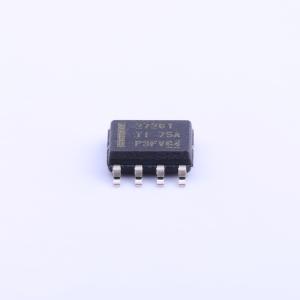

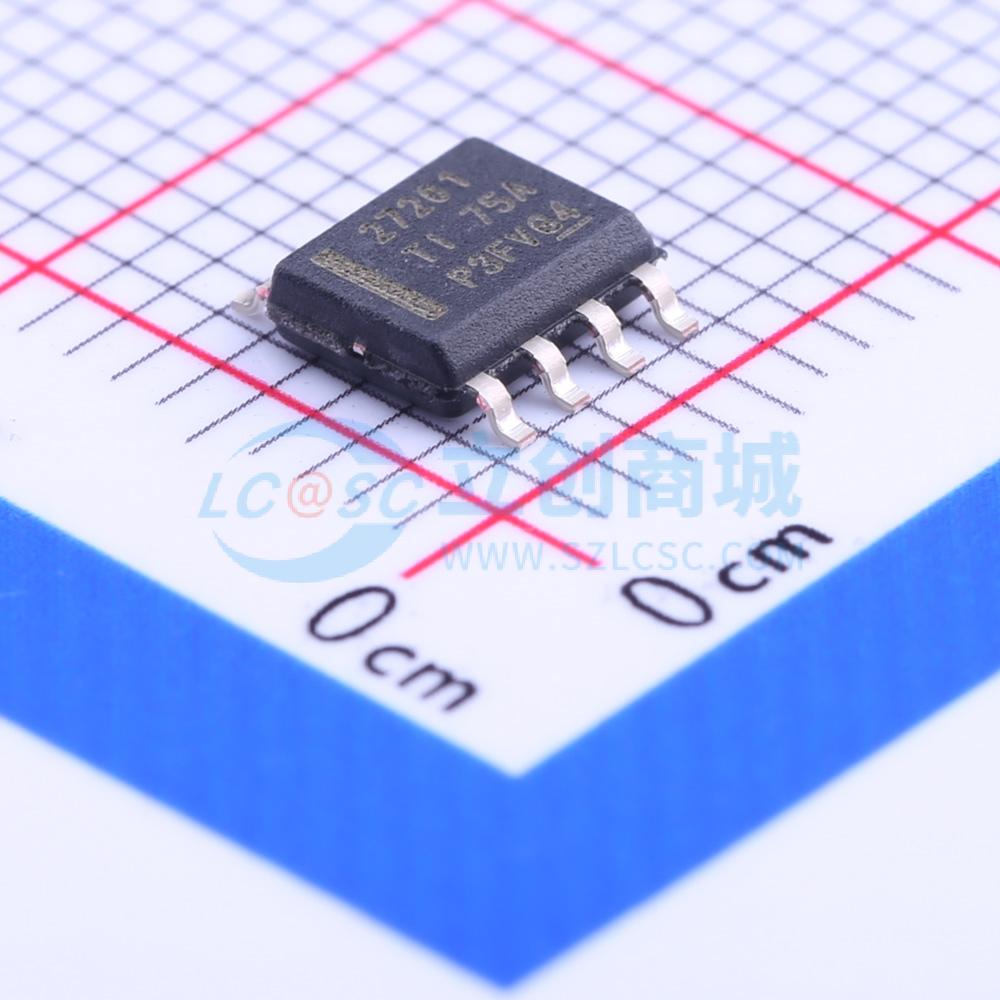

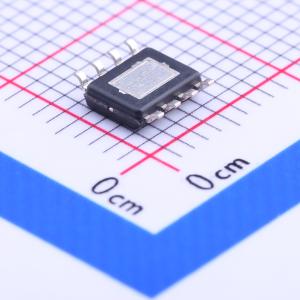

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 3A | |
| 工作电压 | 8V~17V | |
| 上升时间(tr) | 8ns | |
| 下降时间(tf) | 7ns | |
| 工作温度 | -40℃~+140℃ |
商品概述
UCC2720x系列高频N沟道MOSFET驱动器包含一个120V自举二极管，以及具有独立输入的高端和低端驱动器，以实现最大的控制灵活性。这允许在半桥、全桥、双开关正激和有源钳位正激转换器中对N沟道MOSFET进行控制。低端和高端栅极驱动器可独立控制，且彼此的导通和关断时间匹配至1ns。 片上自举二极管省去了外部分立二极管。高端和低端驱动器均设有欠压锁定功能，若驱动电压低于指定阈值，则强制输出为低电平。 提供两种版本的UCC27200。UCC27200具有高抗噪CMOS输入阈值，而UCC27201具有TTL兼容阈值。
商品特性
- 以高端和低端配置驱动两个N沟道MOSFET
- 高端可处理负电压（–5V）
- 最大自举电压为120V
- 最大VDD电压为20V
- 片上0.65V正向电压、0.6Ω电阻的自举二极管
- 工作频率大于1MHz
- 传播延迟时间为20ns
- 灌电流和拉电流输出均为3A
- 负载为1000pF时，上升时间为8ns，下降时间为7ns
- 延迟匹配为1ns
- 高端和低端驱动器均有欠压锁定功能
- 工作温度范围为–40℃至140℃
应用领域
- 电信、数据通信和商用市场的电源
- 半桥应用和全桥转换器
- 隔离总线架构
- 双开关正激转换器
- 有源钳位正激转换器
- 高压同步降压转换器
- D类音频放大器
