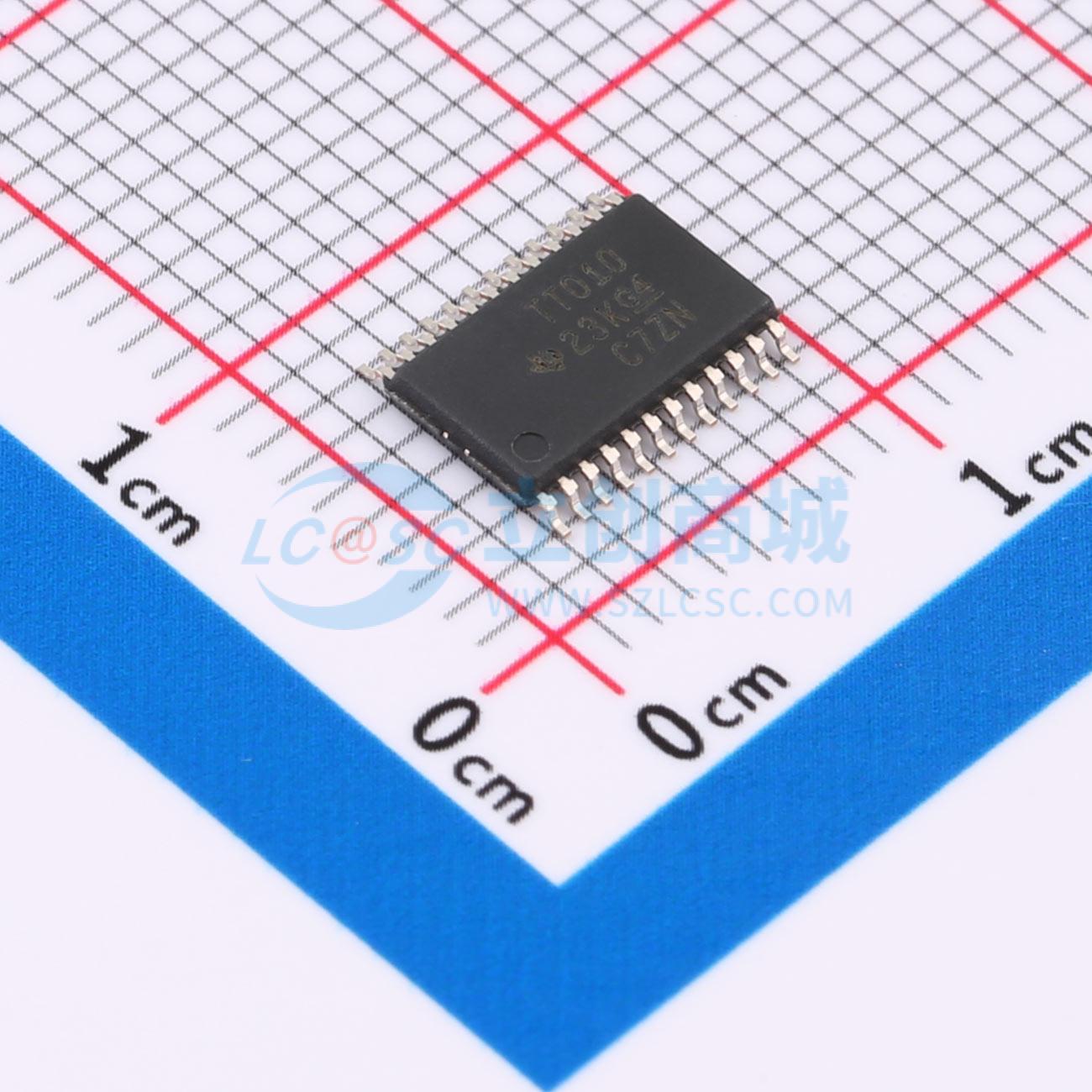

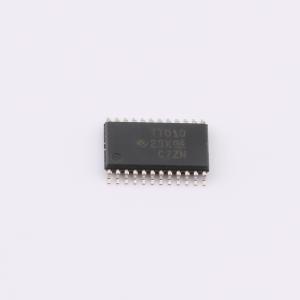

温馨提醒：图片仅供参考，商品以实物为准

SN74TVC3010PWR

10位电压钳位器

描述: SN74TVC3010 6.5V、1:1 (SPST)、10 通道电压钳位
品牌名称: TI(德州仪器)
商品型号: SN74TVC3010PWR
商品编号: C181361
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 0.31克(g)

商品参数

商品概述

SN74TVC3010提供11个并联NMOS传输晶体管，共用一个栅极。开关的低导通态电阻允许连接具有最小传播延迟。该器件可用作10位开关，栅极级联到一个参考晶体管。每个传输晶体管的低压侧电压被限制在参考晶体管设定的电压，这样做是为了保护对高态电压电平过冲敏感的输入元器件。TVC阵列中的所有晶体管都具有相同的电气特性；因此，任何一个晶体管都可以用作参考晶体管。由于器件内晶体管之间的特性一致，最大输出高态电压VOH近似为参考电压VREF，不同输出之间的偏差最小。这是TVC方案比分立器件的一大优势。由于晶体管制造是对称的，每个位的任意端口连接都可以用作低压侧，每个FET的I/O信号都是双向的。

商品特性

设计用于限压应用
A端口和B端口之间导通态电阻为6.5Ω
直通引脚排布，便于印刷电路板走线
可直接与GTL+电平接口
ESD防护超过JESD 22
人体模型(A114-A) 2000-V
带电器件模型(C101) 1000-V

应用领域

限压应用
个人计算机（PC）架构总线
GTL+主机总线
AGP图形端口
PCI本地总线

	属性	参数值
	商品目录	模拟开关/多路复用器
	通道数	11
	导通电阻(Ron)	12.5Ω
	工作电压	0V~5V

	属性	参数值
	导通电容(Con)	12pF
	工作温度	-40℃~+85℃
	传播延迟(tpd)	4ns
	功能特性	双向模拟通道；故障保护
