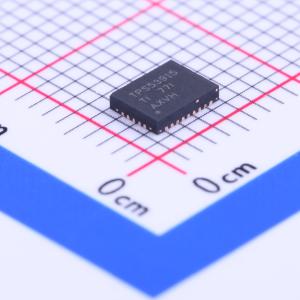

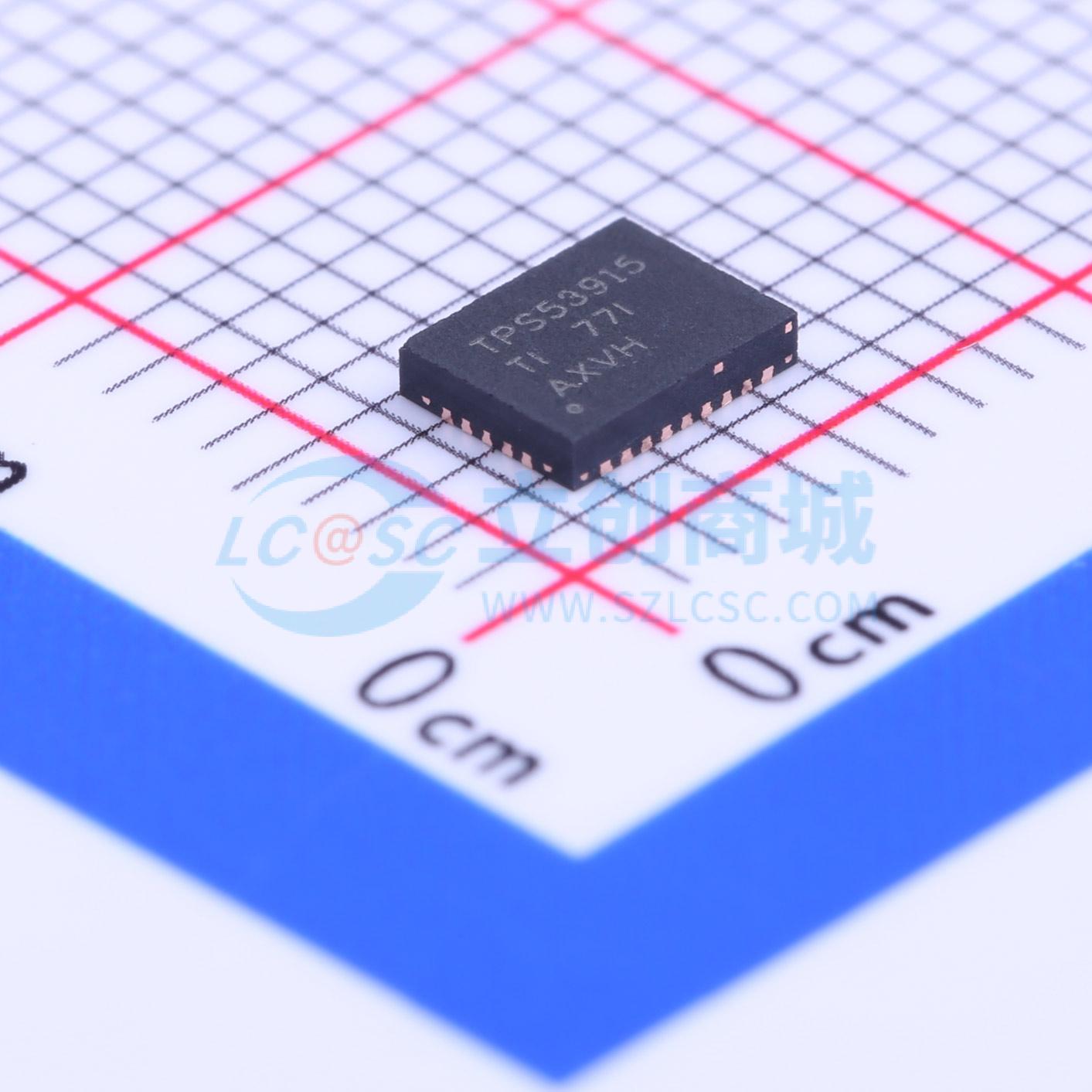

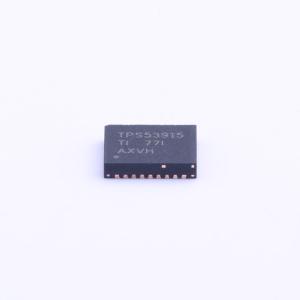

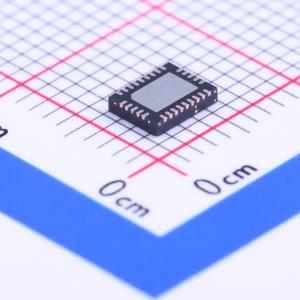

温馨提醒：图片仅供参考，商品以实物为准

TPS53915RVET

1.5到18V输入，12A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS53915是一款高效率的单通道同步降压转换器,适用于低输出电压的应用。该设备具有专有的D-CAP3模式控制和自适应导通时间架构,能够实现现代低占空比和超快速负载瞬态响应的DC-DC转换器。输入电压范围为1.5V至18V,偏置电压范围为4.5V至25V。D-CAP3模式使用模拟电流电压,并在负载瞬态期间根据需要增加开关频率。
品牌名称: TI(德州仪器)
商品型号: TPS53915RVET
商品编号: C181336
商品封装: VQFN-CLIP-28-EP(3.5x4.5)
包装方式: 编带
商品毛重: 0.167克(g)

商品参数

商品概述

TPS53915是一款小型同步降压转换器，采用自适应导通时间D-CAP3控制模式。为注重空间的电源系统提供了易用性和低外部元件数量。此器件具有高性能集成MOSFET、精确的0.5% 0.6V参考电压和集成升压开关。其竞争优势包括非常低的外部元件数量、快速负载瞬态响应、自动跳过模式操作、内部软启动控制以及无需补偿。还通过PMBus提供可编程性和故障报告功能，以简化电源设计。强制连续导通模式有助于满足高性能DSP和FPGA所需的严格电压调节精度要求。TPS53915采用28引脚QFN封装，工作环境温度范围为-40℃至85℃。

商品特性

集成的13.8–和5.9-mΩ MOSFET支持12-A连续输出电流
可通过PMBus进行调整
- 电压裕量和调整
- 软启动时间
- 上电延迟
- VDD UVLO电平
- 故障报告
- 开关频率
支持所有陶瓷输出电容
基准电压600 mV ±0.5% 容差
输出电压范围：0.6 V至5.5 V
D-CAP3控制模式，具有快速负载阶跃响应
自动跳过Eco模式以实现高轻负载效率
FCCM用于严格的输出纹波和电压要求
八个可选频率设置，从200 kHz到1 MHz
3.5 mm x 4.5 mm，28引脚QFN封装

应用领域

服务器和云计算负载点（POL）产品
宽带、网络与光通信基础设施
输入/输出供应
在WEBENCH 设计中心提供支持

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	1.5V~18V
	输出电压	600mV~5.5V
	输出电流	12A
	开关频率	1MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
