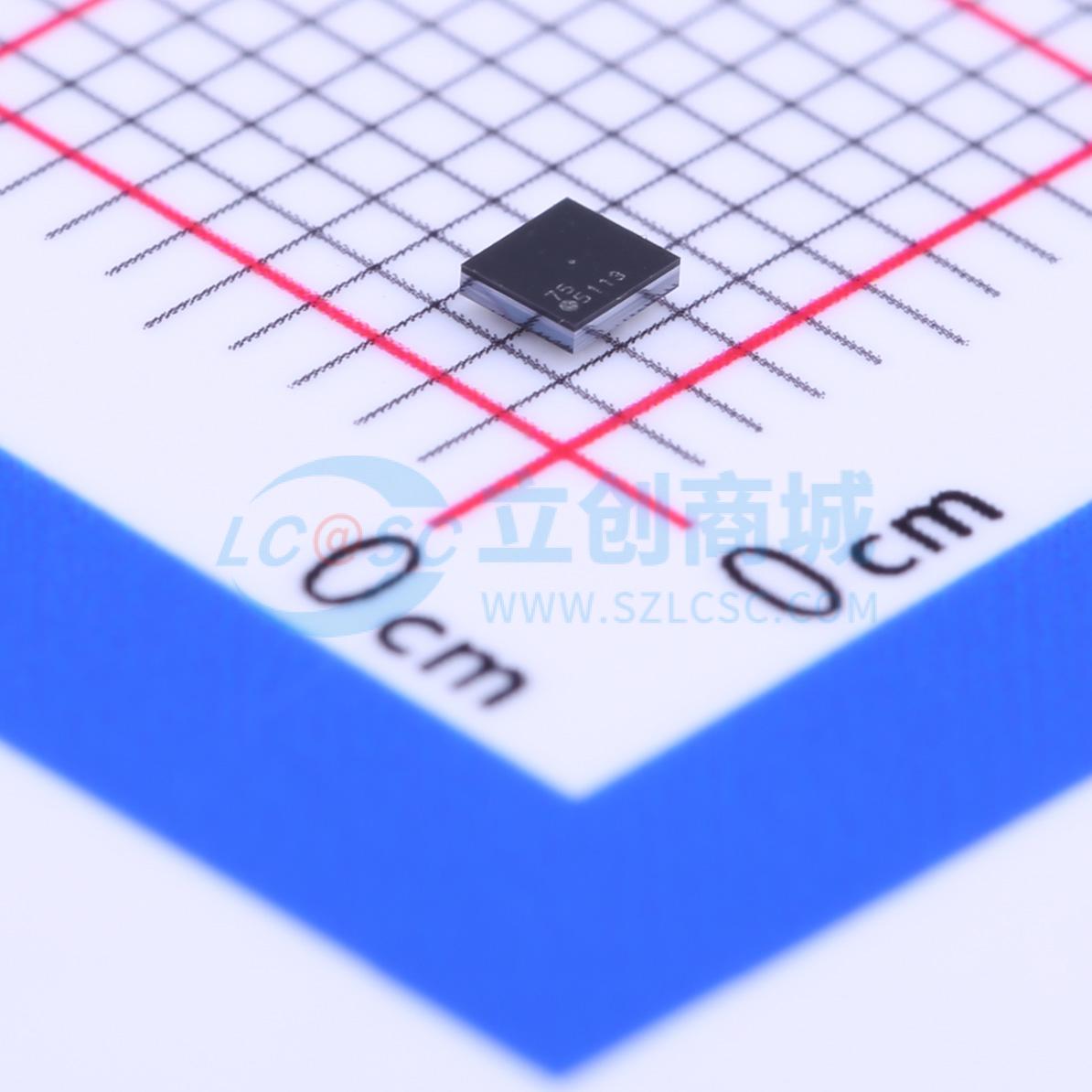

LM5113TME/NOPB实物图

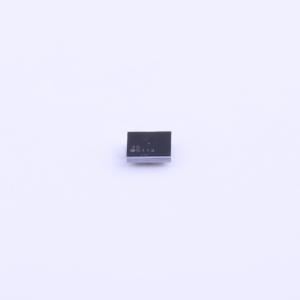

  • LM5113TME/NOPB商品缩略图
  • LM5113TME/NOPB商品缩略图
  • LM5113TME/NOPB商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

LM5113TME/NOPB

80V半桥氮化镓驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
LM5113 适用于 GaN FET 的 1.2A/5A、90V 半桥栅极驱动器
品牌名称
TI(德州仪器)
商品型号
LM5113TME/NOPB
商品编号
C181340
商品封装
DSBGA-12​
包装方式
编带
商品毛重
0.036克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置半桥
负载类型MOSFET
驱动通道数2
灌电流(IOL)5A
拉电流(IOH)1.2A
工作电压4.5V~5.5V
上升时间(tr)7ns
属性参数值
下降时间(tf)1.5ns
传播延迟 tpLH28ns
传播延迟 tpHL26.5ns
特性欠压保护(UVP)
工作温度-40℃~+125℃
输入高电平(VIH)1.89V~2.18V
输入低电平(VIL)1.48V~1.76V
静态电流(Iq)70uA

商品概述

LM5113器件旨在以同步降压或半桥配置驱动高端和低端增强型氮化镓(GaN)场效应晶体管(FET)。浮动高端驱动器能够驱动工作电压高达100 V的高端增强型GaN FET。高端偏置电压采用自举技术生成,并在内部钳位至5.2 V,可防止栅极电压超过增强型GaN FET的最大栅源电压额定值。LM5113的输入与TTL逻辑兼容,无论VDD电压如何,都能承受高达14 V的输入电压。LM5113具有分离式栅极输出,可灵活独立调节导通和关断强度。 LM5113强大的灌电流能力可使栅极保持低电平状态,防止开关过程中意外导通。LM5113可在数MHz的频率下工作。LM5113提供标准的WSON-10引脚封装和12凸点DSBGA封装。WSON-10引脚封装包含一个外露焊盘,有助于散热。DSBGA封装尺寸紧凑,封装电感极小。

商品特性

  • 独立的高端和低端TTL逻辑输入
  • 1.2 A / 5 A峰值源电流/灌电流
  • 高端浮动偏置电压轨
  • 最高可在100 VDC下工作
  • 内部自举电源电压钳位
  • 分离式输出,可调节导通/关断强度
  • 0.6 Ω / 2.1 Ω下拉/上拉电阻
  • 快速传播时间(典型值28 ns)
  • 出色的传播延迟匹配(典型值1.5 ns)
  • 电源轨欠压锁定
  • 低功耗

应用领域

  • 电流馈电推挽式转换器
  • 半桥和全桥转换器
  • 同步降压转换器
  • 双开关正激式转换器
  • 带有源钳位的正激式转换器
