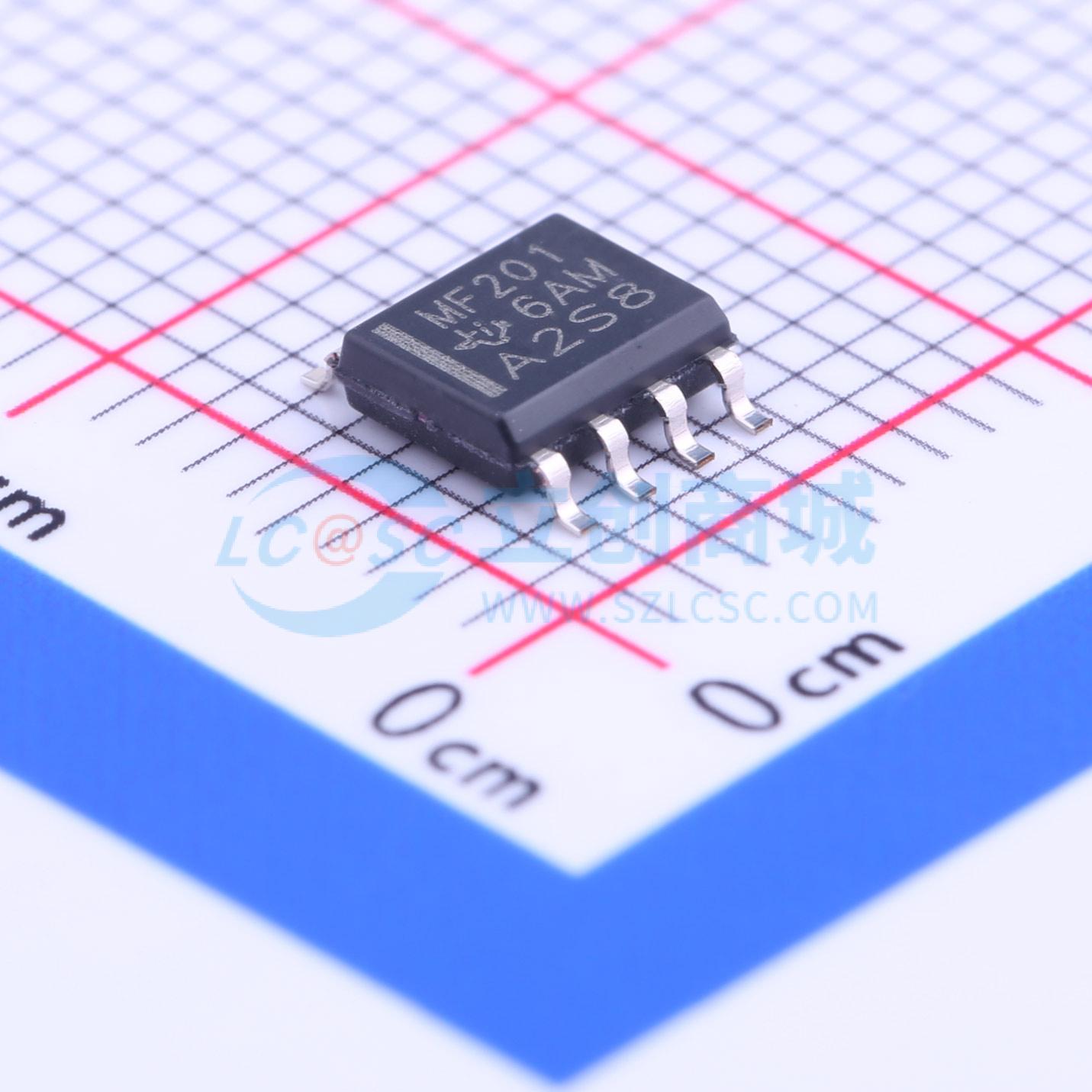

温馨提醒：图片仅供参考，商品以实物为准

SN65MLVD201D

多点LVDS线路驱动器和接收器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 多点低电压差分信号（M-LVDS）线路驱动器和接收器，支持高达200 Mbps的数据传输速率。
品牌名称: TI(德州仪器)
商品型号: SN65MLVD201D
商品编号: C181337
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.173克(g)

商品参数

商品概述

该产品为多点低电压差分（M-LVDS）线路驱动器与接收器，包含SN65MLVD201、SN65MLVD203、SN65MLVD206、SN65MLVD207等型号，优化后可在最高200Mbps的信号速率下工作，所有产品均符合多点低电压差分信号M-LVDS标准TIA/EIA-899，与符合TIA/EIA-644标准的LVDS同类产品类似，新增了适配多点应用的功能，驱动器输出可支持低至30Ω负载的多点总线，内置受控转换时间，允许主干传输线路设置分支，器件工作温度范围为-40℃至85℃，内置有限的ESD保护。

商品特性

提供低压差分线路驱动器与接收器，支持30Ω至55Ω负载，信号速率最高可达200Mbps
1类接收器内置25mV迟滞
2类接收器提供100mV偏移阈值，可检测开路和空闲总线状态
符合多点数据交换M-LVDS标准TIA/EIA-899要求
控制驱动器输出电压转换时间，可提升信号质量
共模电压范围为-1V至3.4V，允许在存在2V接地噪声的情况下进行数据传输
器件禁用或VCC ≤ 1.5V时，总线引脚呈现高阻抗
提供100Mbps信号速率的器件，型号包括SN65MLVD200A、SN65MLVD202A、SN65MLVD204A、SN65MLVD205A
M-LVDS总线上下电无干扰
可在-1V至3.4V共模电压范围内，检测低至50mV差分输入电压的总线状态
1类接收器具备25mV差分输入电压迟滞，可防止信号缓慢变化或输入丢失时出现输出振荡
2类接收器包含偏移阈值，可在开路、空闲总线及其他故障条件下输出确定的状态

应用领域

作为低功耗高速短距离方案替代TIA/EIA-485
背板或电缆多点数据与时钟传输
蜂窝基站
中心局交换机
网络交换机与路由器

	属性	参数值
	商品目录	LVDS芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~3.6V

	属性	参数值
	数据速率	200Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS
	功能特性	边沿速率控制；热插拔/上电无毛刺；故障安全
